Өнеркәсіптік шкафтарға арналған үш иілген топса

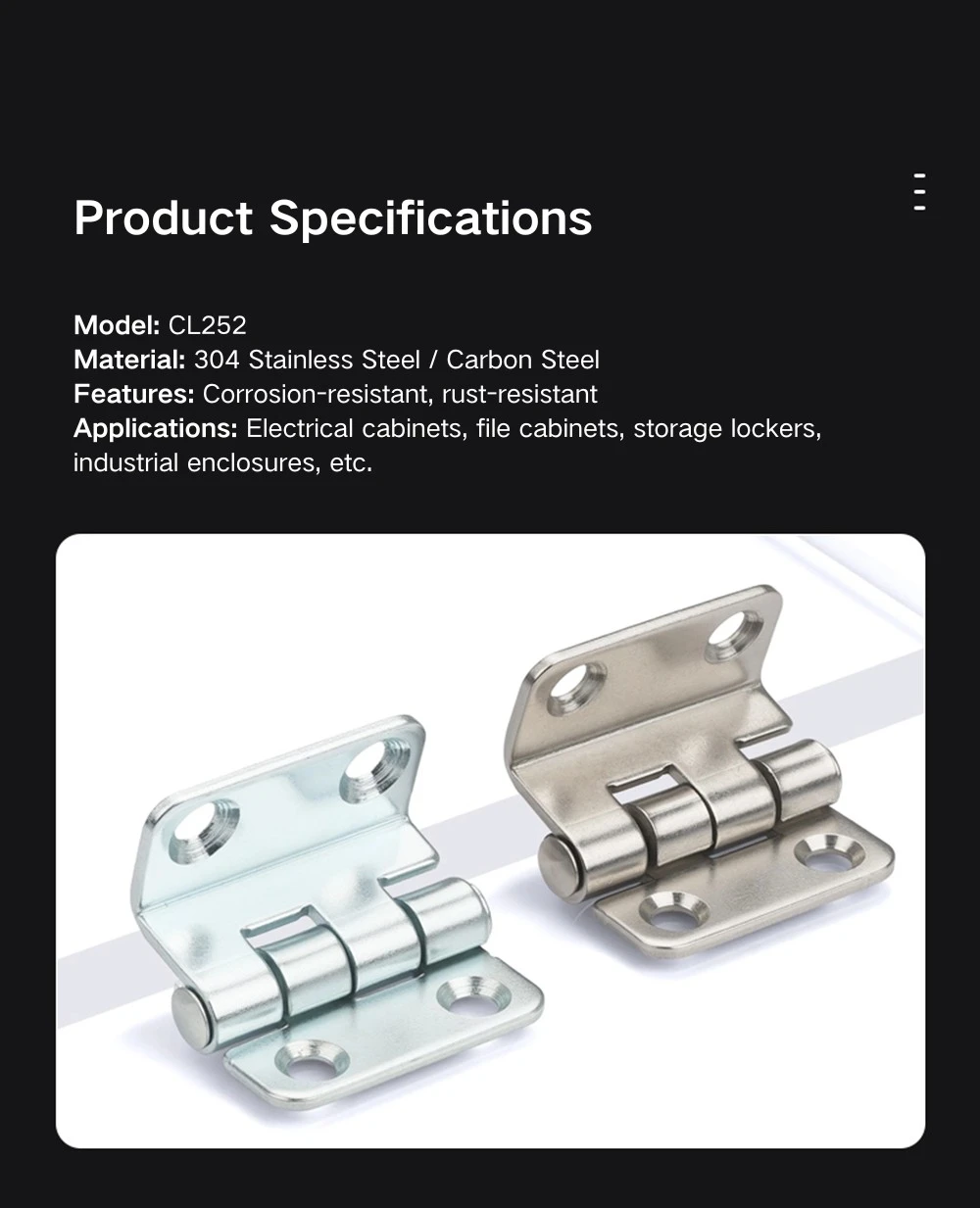

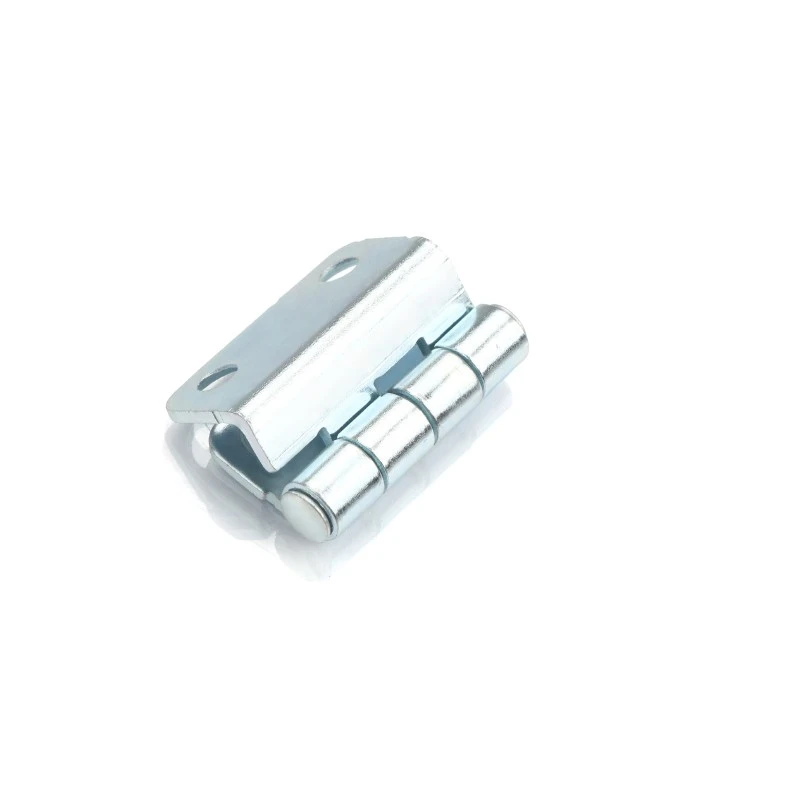

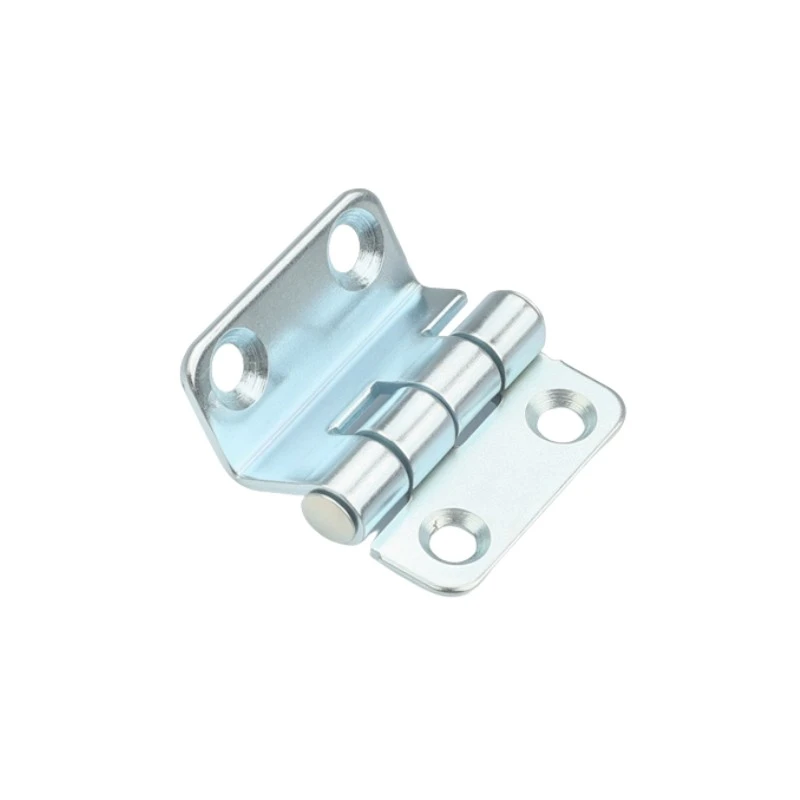

Yitai Lock-тен көтерме сатылатын өнеркәсіптік шкаф топсалары CL252 өнеркәсіптік шкафтарына арналған үш иілген топсаны тек бір өлшемді, 38 × 37 мм-де табады — толық өлшемді топса орынсыз көрінетін кішірек қоршау есіктері үшін жеткілікті ықшам. Үш иілу пішіні әрбір жапыраққа сатылы профиль береді, бұл есік тербелгенде топсаға есік жиегін және жақтау еріндерін байламай босатуға мүмкіндік береді. Φ5 мм бөшке барлық үш түйіннен өтеді және есіктің қалыпты айналуы кезінде бұралуды тұрақты ұстайды.

Құрылымы және өлшемдері

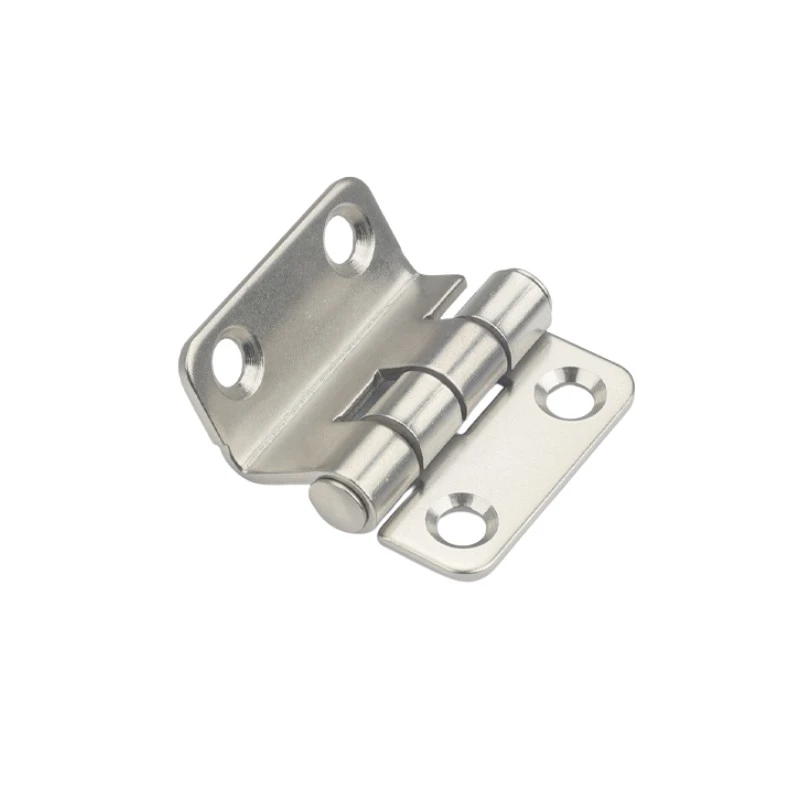

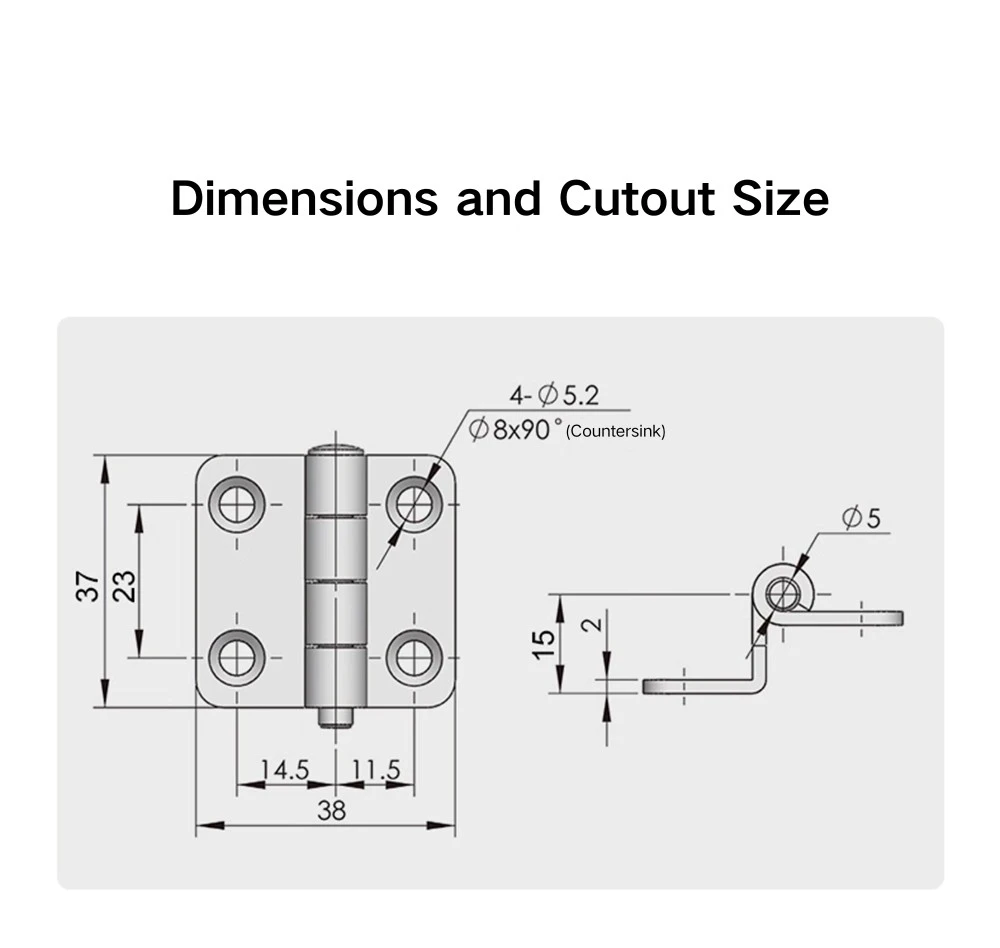

Өнеркәсіптік шкафтарға арналған үш иілімді топсаның ені 38 мм және жалпы биіктігі 37 мм, ортасында иілу аралығы 23 мм. Екі жапырақ асимметриялы - кеңірек жапырақ - 14,5 мм және тар жапырақ - 11,5 мм - бұл топсаның екі жақтарын ауыстырмай есік пен жақтау арасында қайтымды емес екенін білдіреді. Бөшкенің диаметрі Φ5 мм, ал бүйірлік профиль иілу кезінде 2 мм қадаммен 15 мм жалпы биіктігін көрсетеді, бұл жапырақтың офсеттік пішінін береді.

Өнеркәсіптік шкафтарға арналған үш иілген топсаның әрбір жапырағында екі бекіту саңылаулары бар: диаметрі Φ5,2 мм, Φ8×90° қарсы раковинасы бар, барлығы төрт бекіту нүктесі үшін. Қоспа профилі жалпақ басты бұрандалардың жапырақтың бетімен бірдей орналасуына мүмкіндік береді, сондықтан орнатудан кейін топсаның бетін мақтан ететін ешқандай жабдық жоқ. Бұранданың ұзындығын есік тақтасы мен монтаждау орнындағы жақтаудың қалыңдығына қарай таңдау керек.

Беттік өңдеу және материал

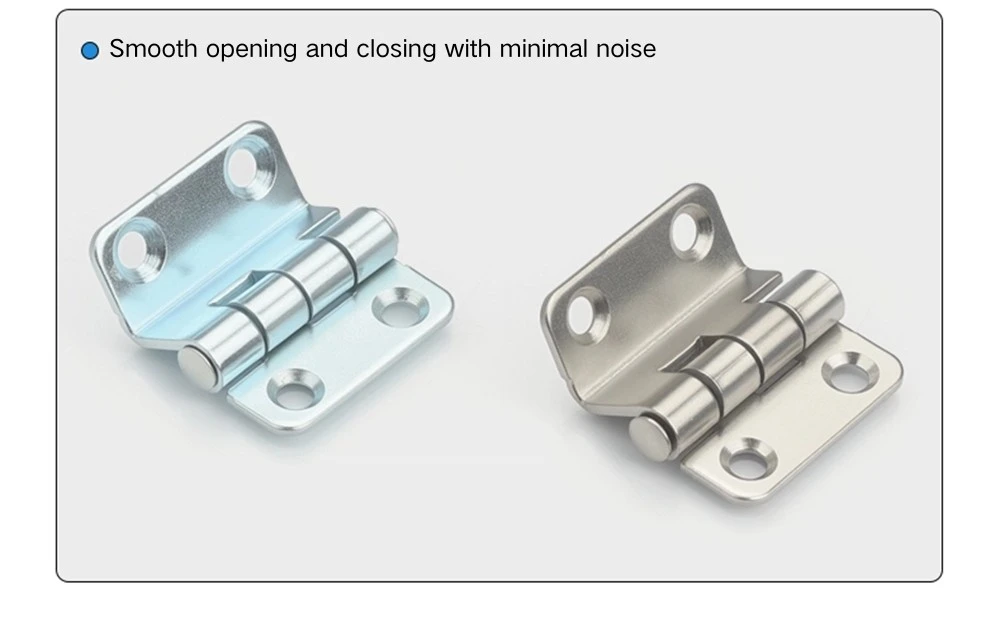

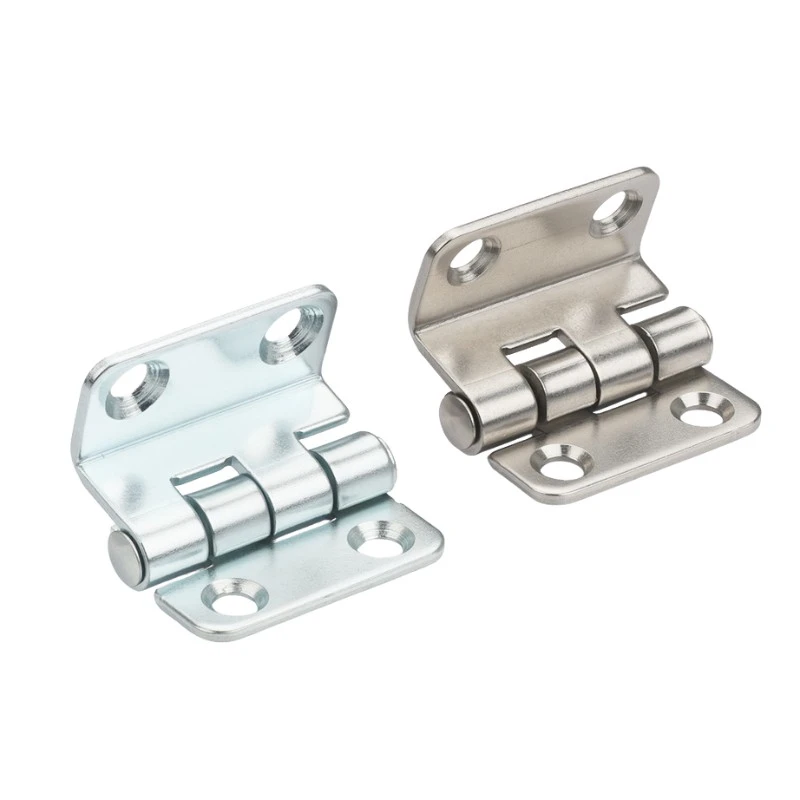

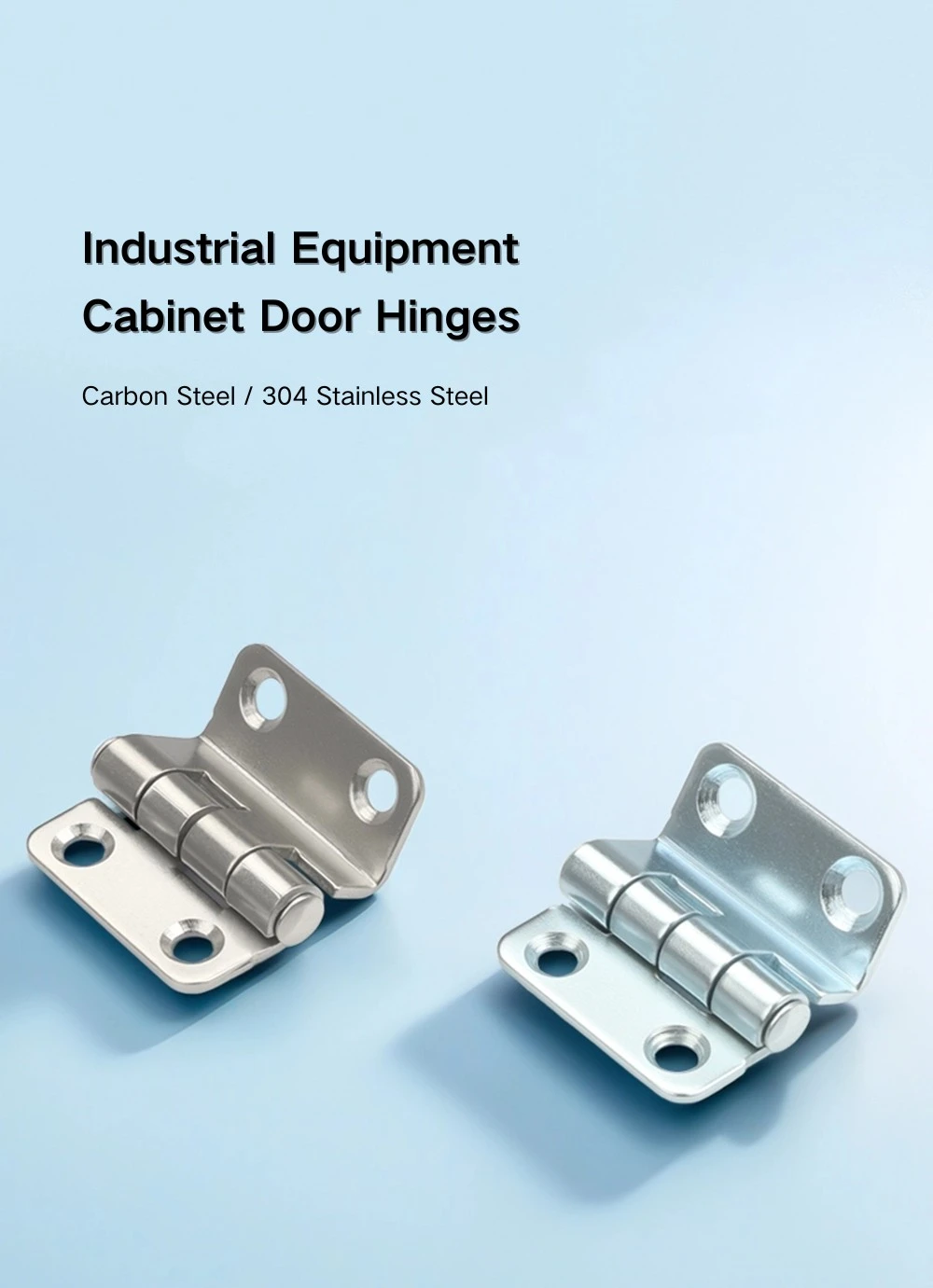

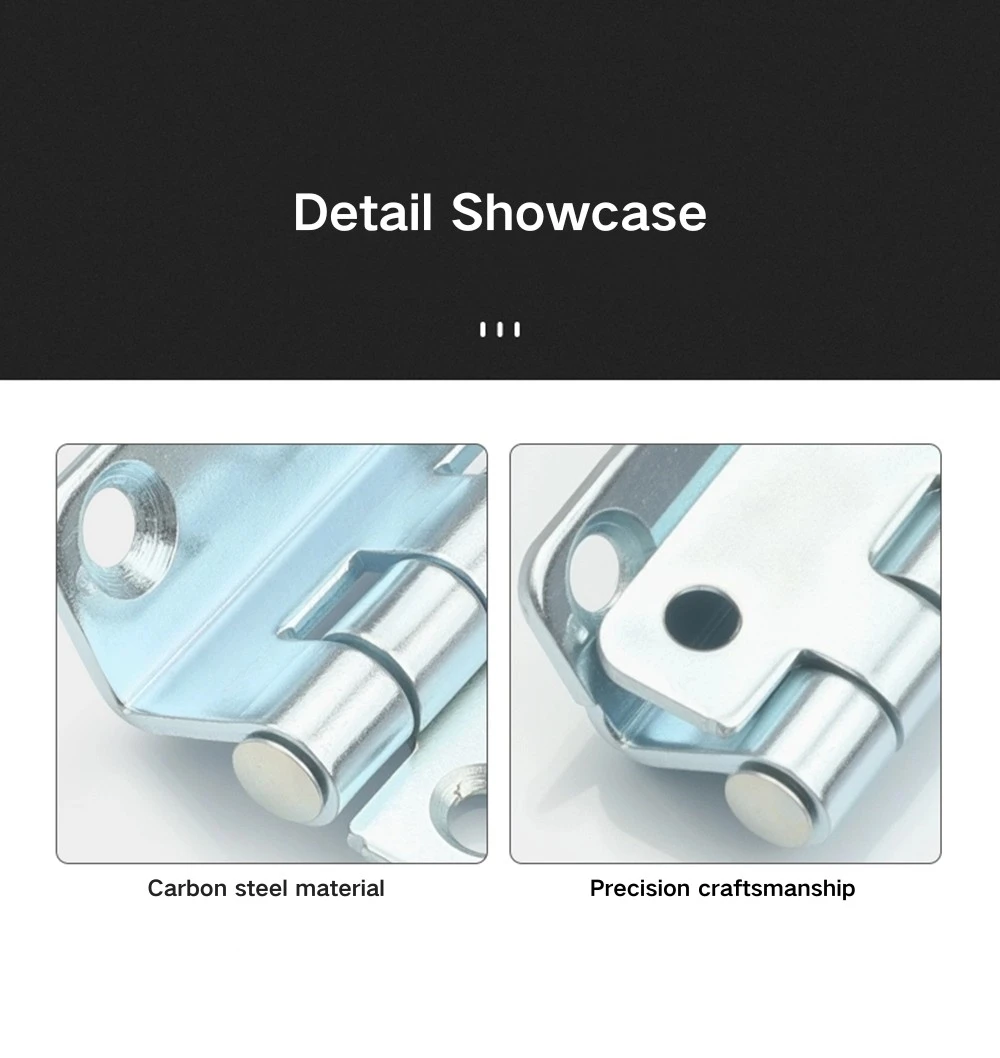

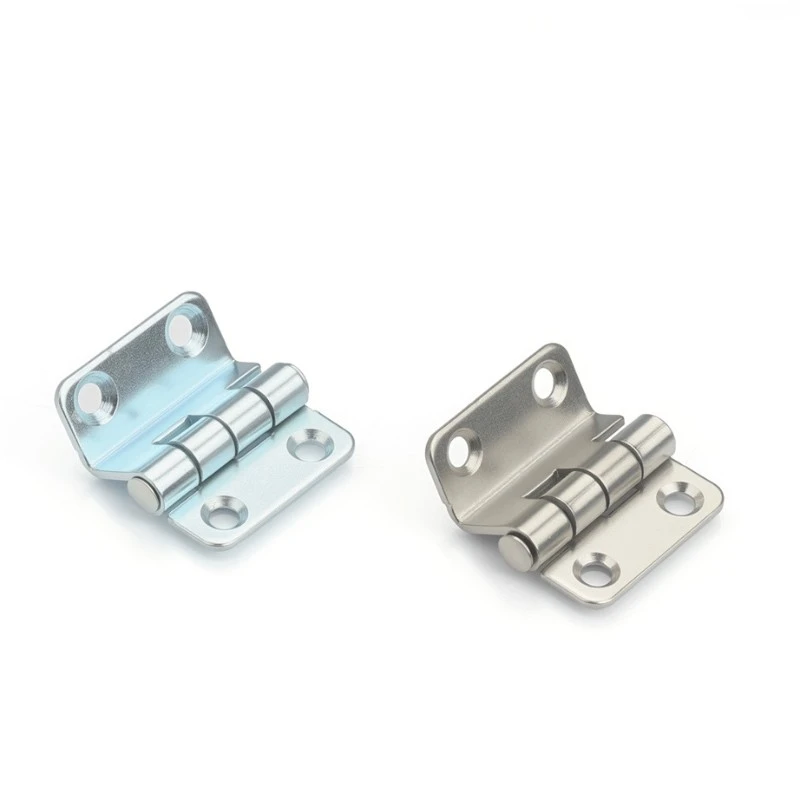

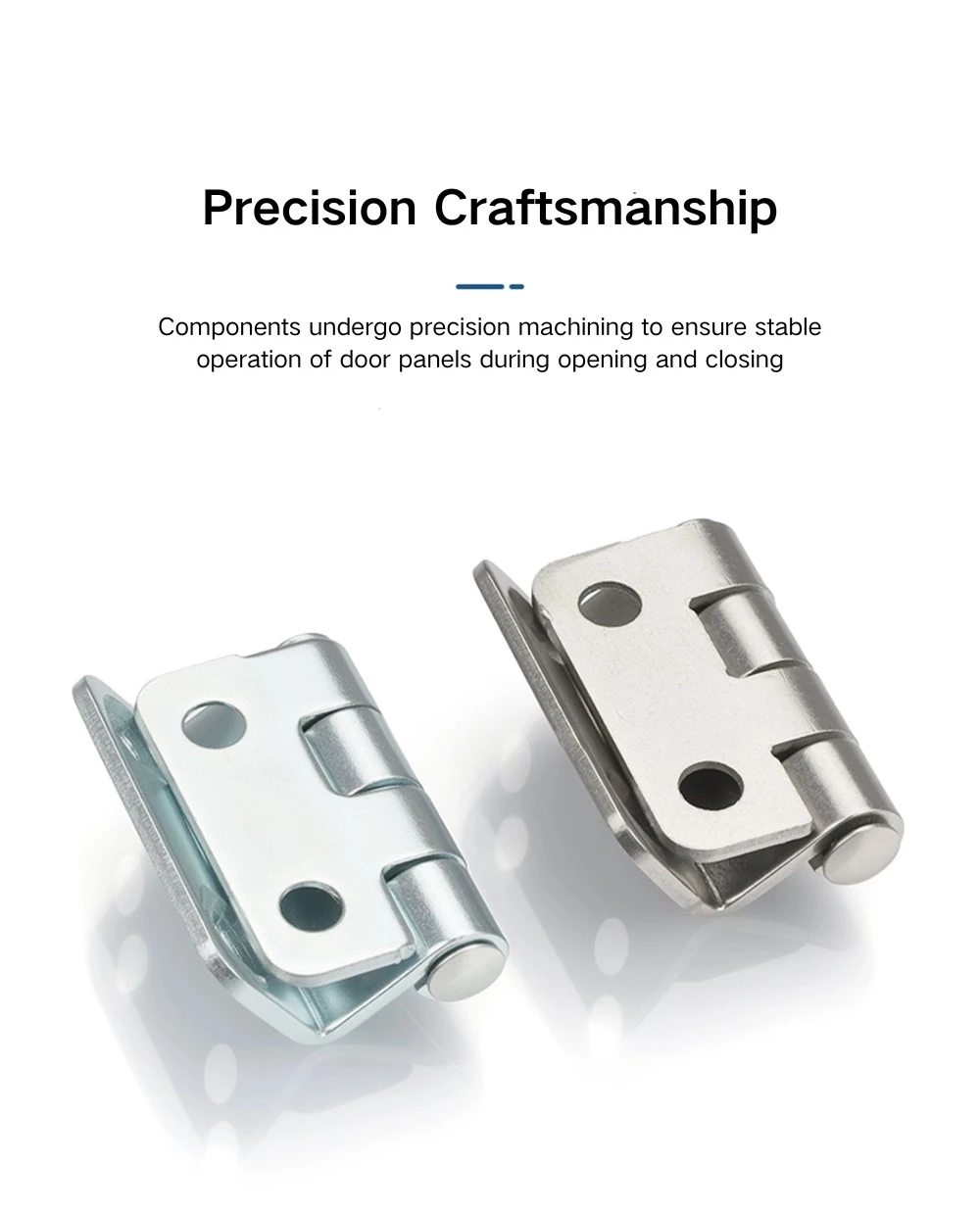

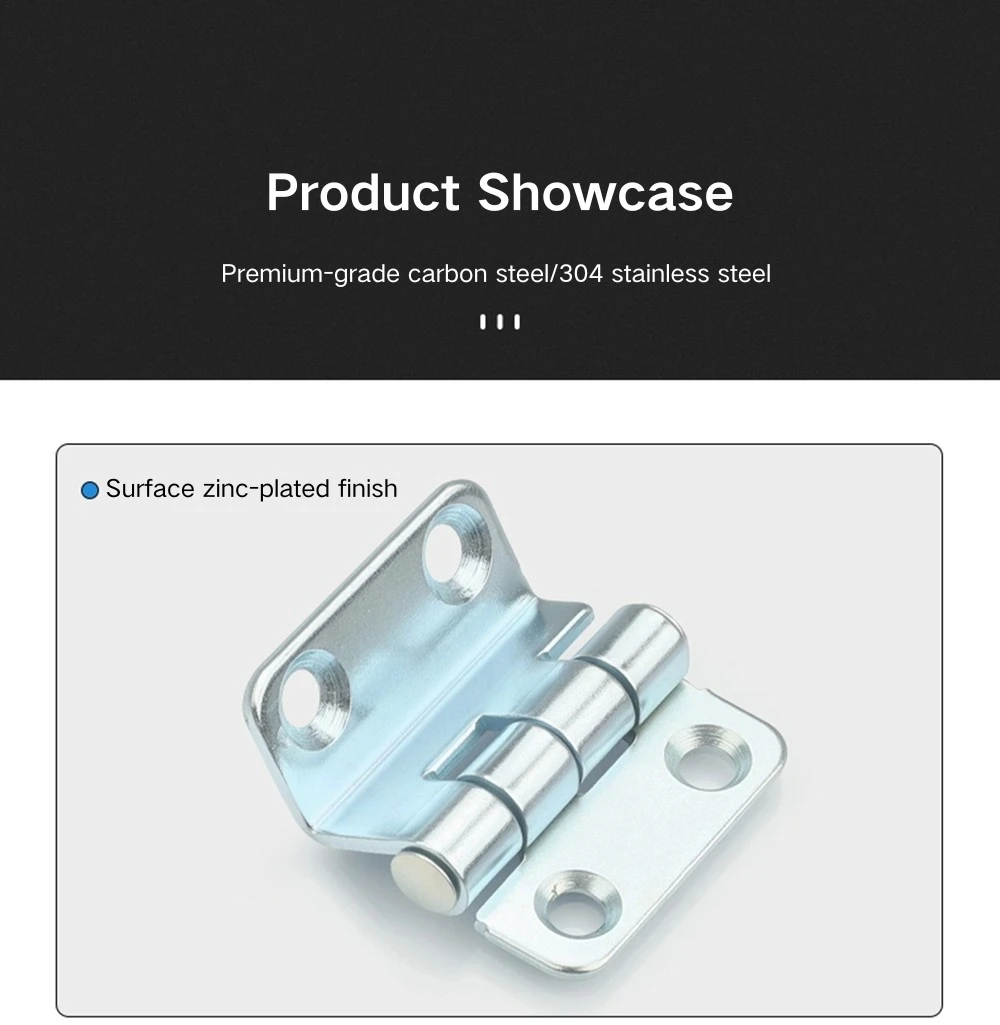

Өнеркәсіптік шкафтарға арналған үш иілген топса екі материал нұсқасында қол жетімді. Көміртекті болаттан жасалған нұсқасы стандартты ішкі қоршау орталары - тарату тақталары, басқару панелдері және құрғақ немесе климаттық бақыланатын кеңістіктердегі жабдық шкафтары үшін коррозиядан қорғауды қамтамасыз ететін мырышталған қаптамаға ие. Бұл шығындар мен коррозия талаптары қалыпты болатын жалпы өнеркәсіптік шкаф қолданбалары үшін кең таралған таңдау.

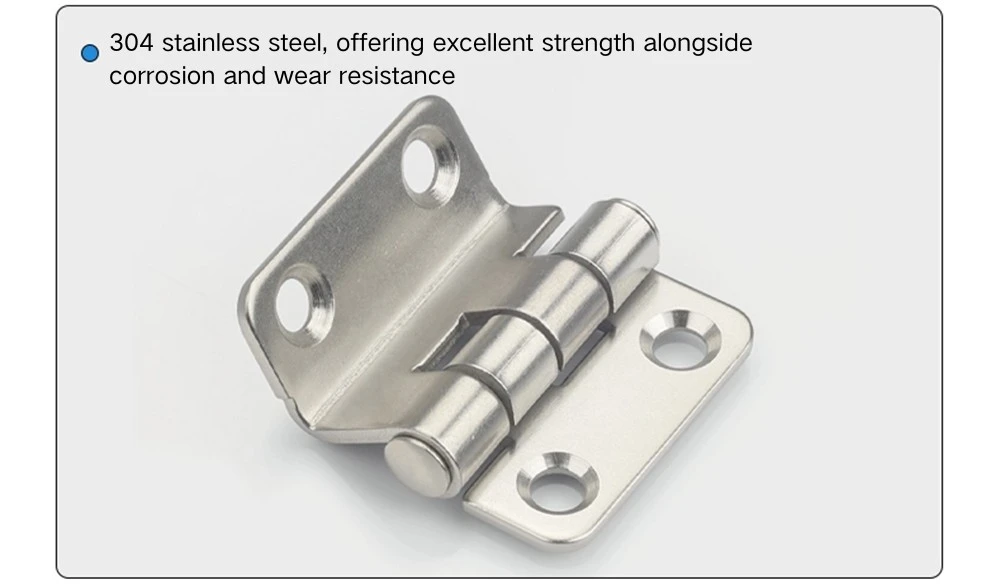

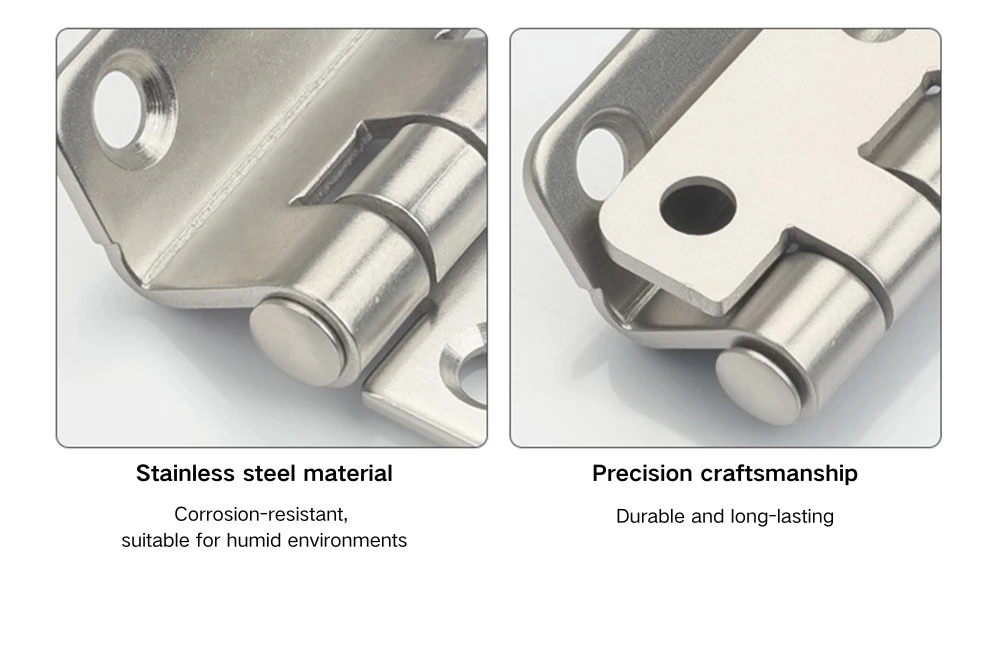

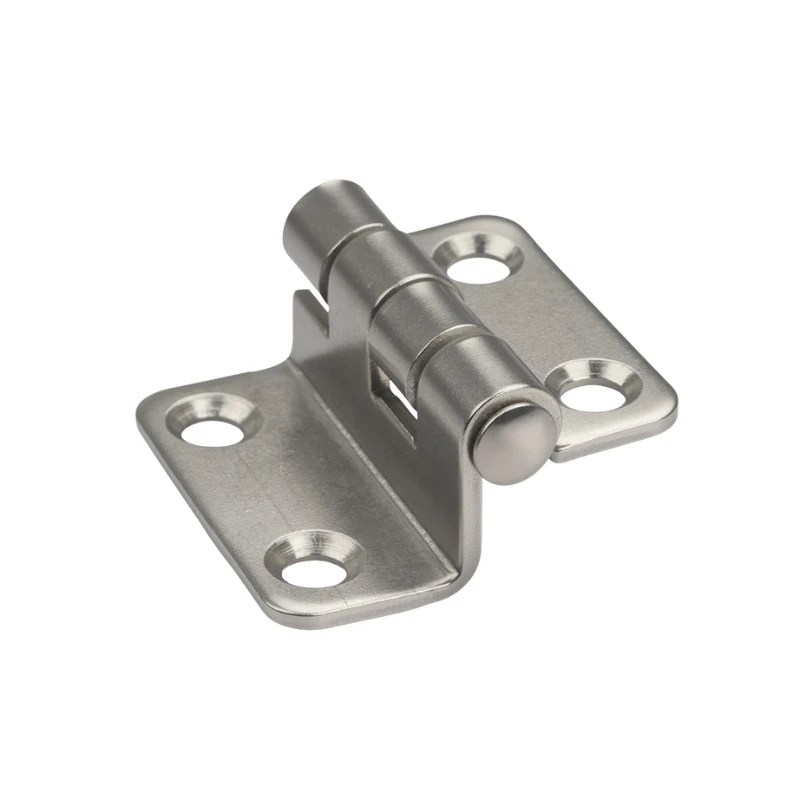

Өнеркәсіптік шкафтарға арналған 304 тот баспайтын болаттан жасалған үш иілімді топса діріл жылтыратудан өтеді, ол бұрандалар мен өткір жиектерді кетіру үшін бөлшектерді айналдыру арқылы дәйекті күңгірт бет береді. Бұл щеткамен немесе айнамен қаптау емес - нәтиже - өнеркәсіптік қолдануға жарамды төмен жылтыр, біркелкі көрініс. Тот баспайтын нұсқасы ылғалды ортадағы, сыртқы қондырғылардағы немесе мырышталған көміртекті болаттан жасалған әрлеу уақыт өте келе тұрмайтын кез келген жерде қоршаулар үшін дұрыс таңдау болып табылады.

Қолдану сценарийлері

Өнеркәсіптік шкафтарға арналған үш иілімді топса электр тарату панелінің есіктеріне, тарату құрылғыларының корпустарына және өнеркәсіптік жабдық шкафтарының есіктеріне практикалық сәйкес келеді, мұнда 90 ° ашылу бұрышы бар ықшам, бұрандалы топса қажет. Үлкен топса есік өлшеміне сәйкес келмейтін жеңілірек шкаф есіктері мен қоршауларда жақсы жұмыс істейді.

Өнеркәсіптік шкафтарға арналған үш иілімді топсаға тек бұрандамен орнату сонымен қатар оны дайындау кезінде топсаларды дәнекерлемейтін шкаф өндірушілеріне де қолайлы етеді — төрт түйіспелі бекіту нүктесі ешқандай қосымша дайындықсыз есік тақтасы мен жақтауына тікелей кіреді. 90° ашылу бұрышы панельге қол жеткізу талаптарының көпшілігі үшін жеткілікті, ал бұрандалы төсем топса орнатылғаннан кейін есік бетін таза ұстайды.

Жиі қойылатын сұрақтар

1-сұрақ: CL252 топсасының өлшемдері қандай?

CL252 ені 38 мм және жалпы биіктігі 37 мм, түйін аралығы 23 мм. Екі жапырақ асимметриялы - бір жағында 14,5 мм, екіншісінде 11,5 мм. Бөшкенің диаметрі Φ5 мм.

2-сұрақ: CL252 қалай орнатылған?

Орнату тек бұрандалы бекіту арқылы жүзеге асырылады - дәнекерлеусіз. Әрбір жапырақта барлығы төрт бекіту нүктесін беретін екі Φ5,2 мм көлденең саңылау (Φ8×90°) бар. Жалпақ басты бұрандалар орнатқаннан кейін жапырақ бетімен бірдей орналасады.

3-сұрақ: Қандай материалдар бар?

CL252 мырышталған көміртекті болаттан және вибрациялық жылтыратылған 304 баспайтын болаттан жасалған. Көміртекті болат жабық, құрғақ орталарға сәйкес келеді; тот баспайтын болат ылғалды немесе сыртқы қоршау қолданбалары үшін жақсы таңдау болып табылады.

4-сұрақ: Діріл жылтырату дегеніміз не?

Діріл жылтырату - бұл бөлік бетіндегі қылшықтар мен өткір жиектерді кетіретін, тұрақты төмен жылтыр күңгірт жабынды қалдыратын айналдыру процесі. Бұл щеткамен өңделген немесе айна емес. Тот баспайтын болаттан жасалған CL252 нұсқасында ол шағылысатын немесе бағытталған бет белгілерінсіз біркелкі өнеркәсіптік көрініс береді.

5-сұрақ: Екі жапырақты есік пен жақтау арасында ауыстыруға болады ма?

Жоқ - жапырақтары асимметриялық (14,5 мм және 11,5 мм), сондықтан кеңірек және тар жақтары бекітіледі. Бұрғылау немесе бекіту алдында топсаны есік тақтасы мен жақтауына дұрыс жапырақпен бағыттағаныңызға көз жеткізіңіз.

6-сұрақ: CL252 қандай шкаф түрлеріне жарамды?

CL252 өнеркәсіптік шкаф топсасы электр тарату панелінің есіктерінде, тарату құрылғыларының корпустарында, басқару шкафының есіктерінде және жалпы өнеркәсіптік жабдықтың шкафтарында қолданылады - әсіресе ықшам, бұрандалы топсаға артықшылық берілген және 90° ашу бұрышы жеткілікті болған жағдайда.
