Толық жасырылған баспайтын болаттан жасалған топса

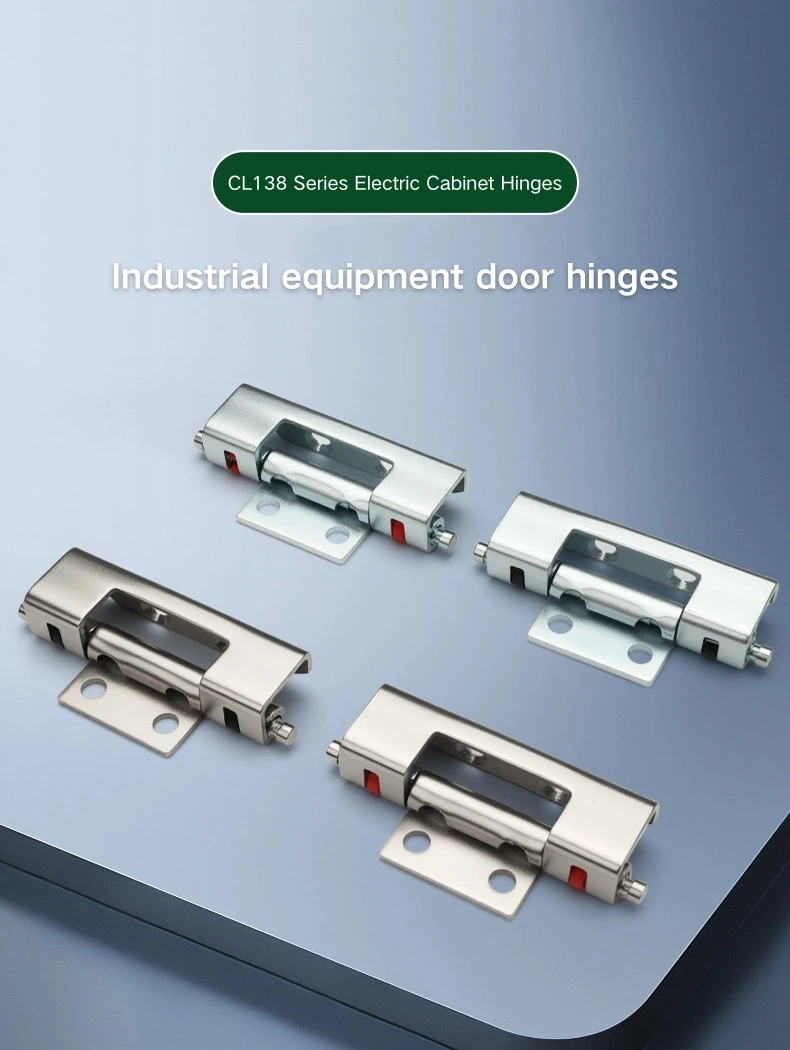

Yitai Lock-тен көтерме сатылатын жасырын шкаф топсалары үшін CL138 толық жасырылған баспайтын болаттан жасалған топса екі материал мен екі қысқыш түсі бойынша төрт нұсқаны қамтиды. Тот баспайтын болаттан жасалған нұсқалар ылғалды немесе коррозиялық ортадағы қоршаулар үшін табиғи таңдау болып табылады, ал көміртекті болаттан жасалған опциялар стандартты ішкі тарату шкафтары үшін жақсы жұмыс істейді. Қысқыштың түсі - қара немесе қызыл - функционалды емес, көрнекі айырмашылық, сондықтан таңдау шкафтың бар жабдығын таңдауға немесе сәйкестігіне байланысты.

Құрылымы және өлшемдері

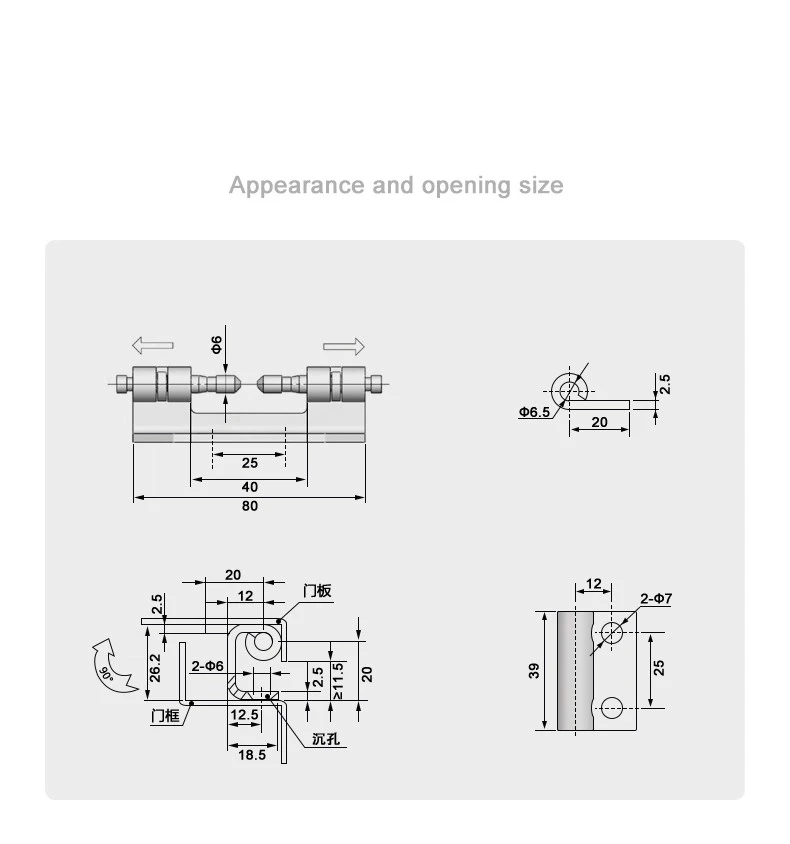

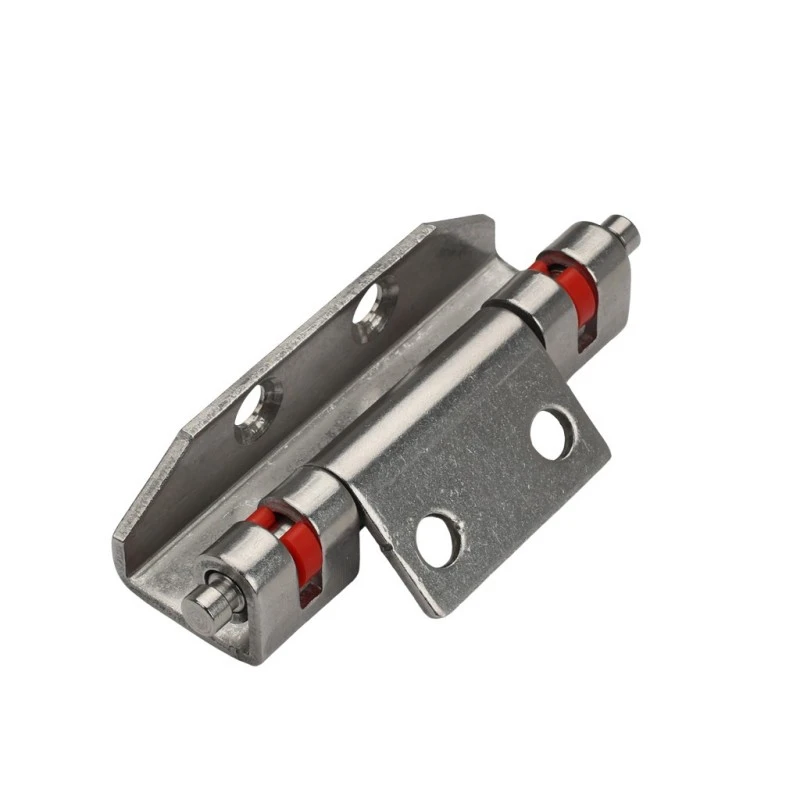

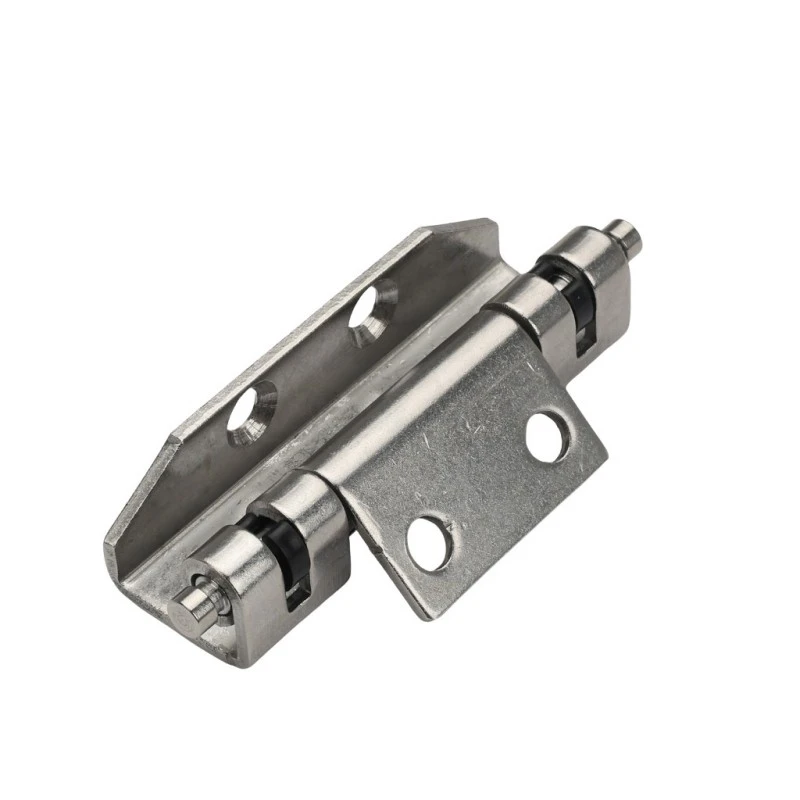

Толығымен жасырылған тот баспайтын болаттан жасалған топсаның жалпы ұзындығы 80 мм, топсаның корпусы 40 мм және екі бөшке ұшының арасында 25 мм ішкі аралығы бар. Бөшкенің диаметрі Φ6 мм және екі бөшке бөлігінің әрқайсысы орталық корпустан сыртқа қарай созылып, топсаға өзінің гантель профилін береді. Қысқыштар жинағы бөшкенің ұштарында орналасады және топсаны есік жақтауының арнасымен байланыстыратын нәрсе.

Толығымен жасырылған тот баспайтын болаттан жасалған топсаның бекіту тақтасының биіктігі 39 мм және ені 25 мм, шетінен 12 мм қашықтықта орналасқан екі Φ7 мм бекіту тесігі бар. Жақтау жағы 12,5 мм негізі, екі Φ6 мм бөшке тесігі және ≥11,5 мм шұңқыр ойысы бар жалпы 18,5 мм тереңдікті көрсетеді. Φ6,5 мм қысқыш түйреуіш 2,5 мм ұзындықтағы 20 мм жапырақ бетімен мақтанады.

Орнату және монтаждау

Толық жасырылған тот баспайтын болаттан жасалған топса дәнекерлеу арқылы орнатылады — бекіту тақтасы есік панеліне дәнекерленген және құрастыру кезінде топсаның корпусы жақтау арнасына қосылады. 90° ашу есіктің шкафтың бетінен тік бұрышқа бұрылуын білдіреді, бұл тарату және басқару шкафының конфигурацияларының көпшілігі үшін стандартты кіру талаптарын қамтиды.

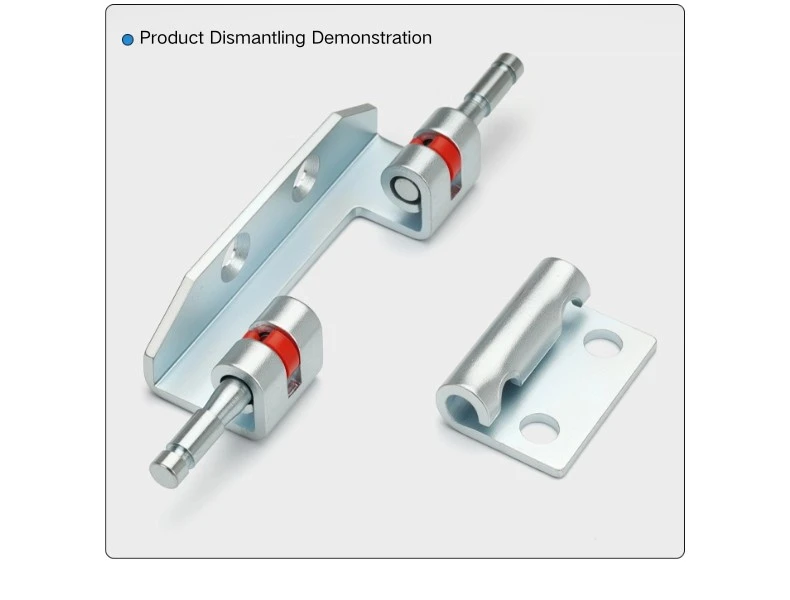

Дәнекерленгеннен кейін, толық жасырылған баспайтын болаттан жасалған топса жақтау профиліне ойысады, осылайша бөшке мен қысқыш жинағы сырттан жасырылады. Бөшкенің әр ұшындағы қысқыш механизм топсаны жақтау арнасына бекітеді және қажет болғанда есікті алу үшін босатылуы мүмкін. Сондай-ақ бұл жасырын кіріспе топсаны Rittal шкафының жақтау жүйелерімен үйлесімді етеді, мұнда арна геометриясы ойық топсаны орнатудың осы түріне сәйкес келеді.

Материал және қысқыш опциялары

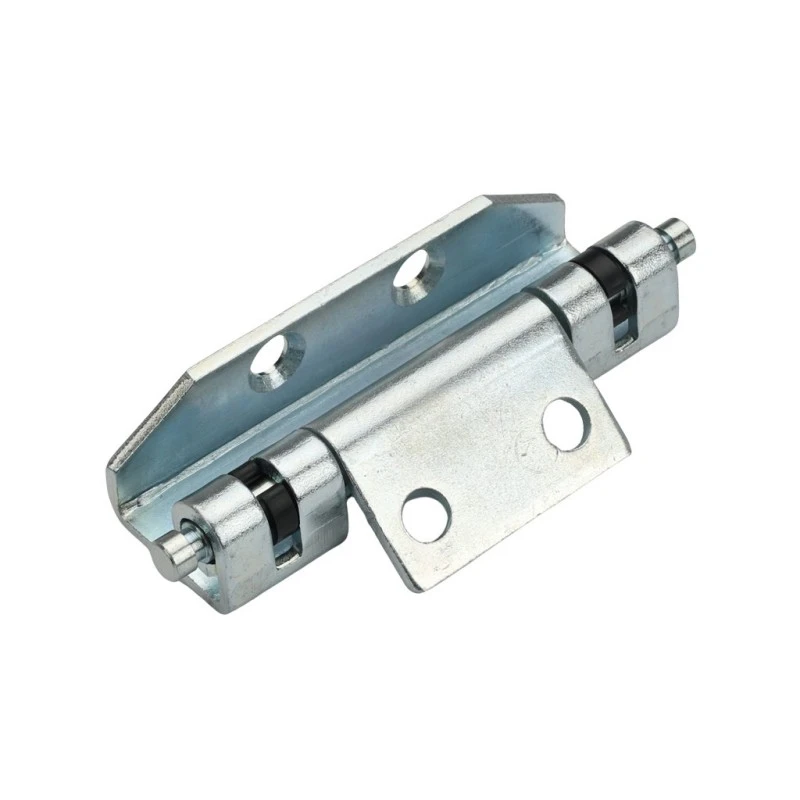

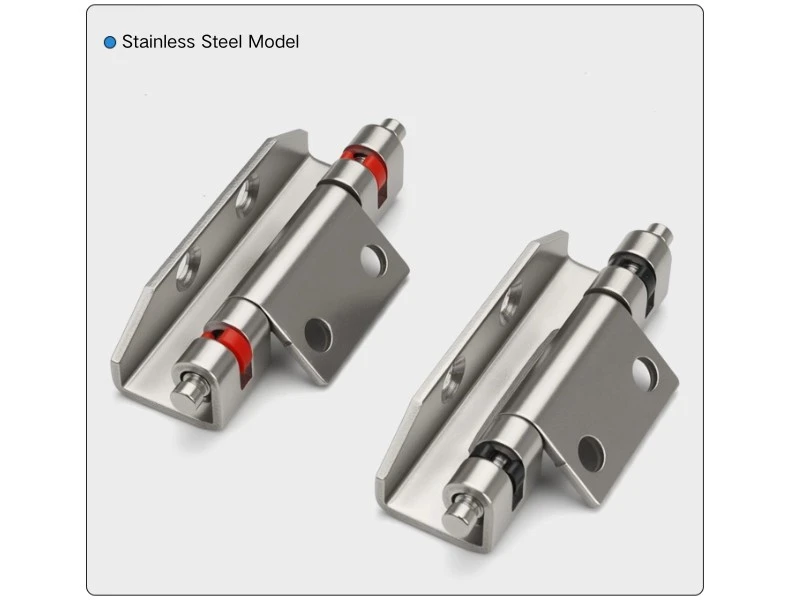

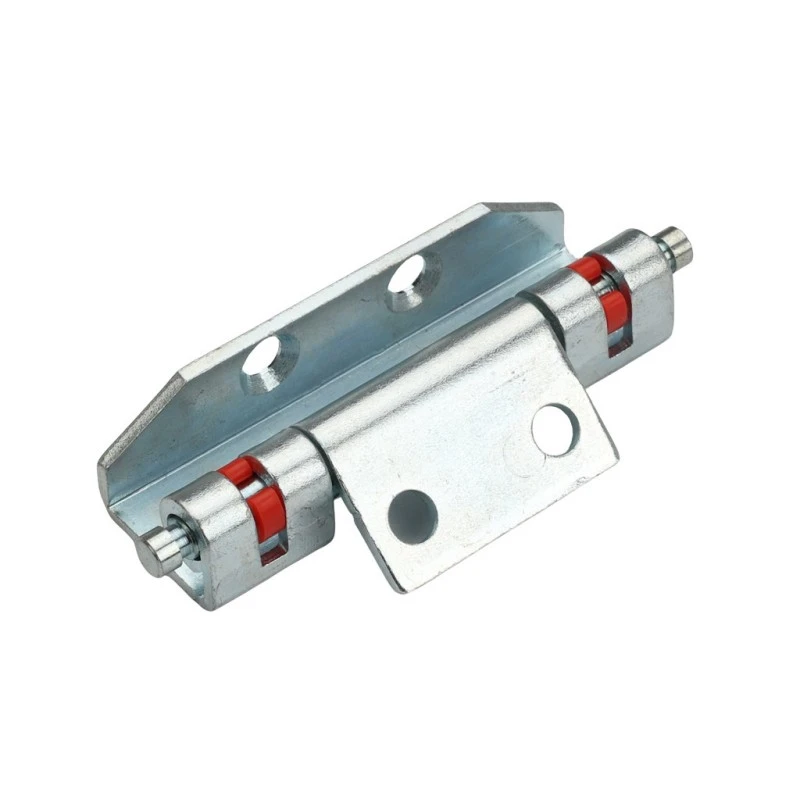

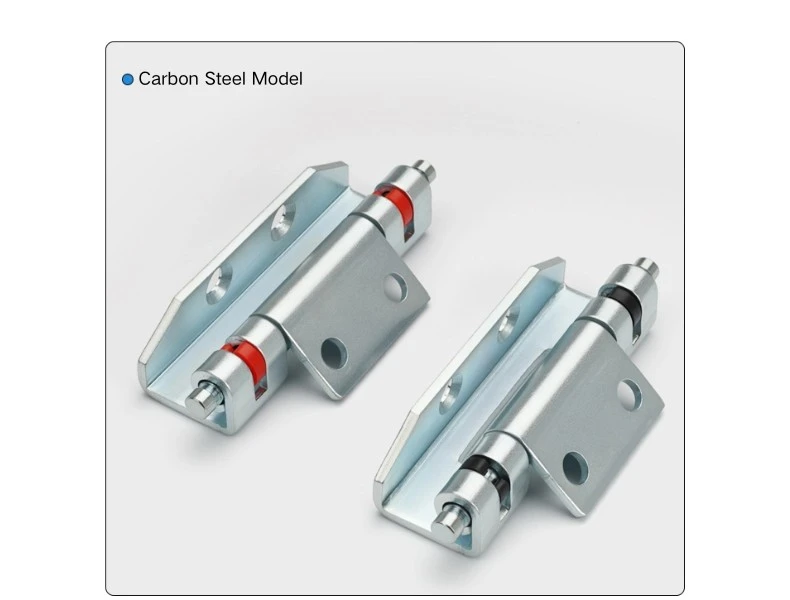

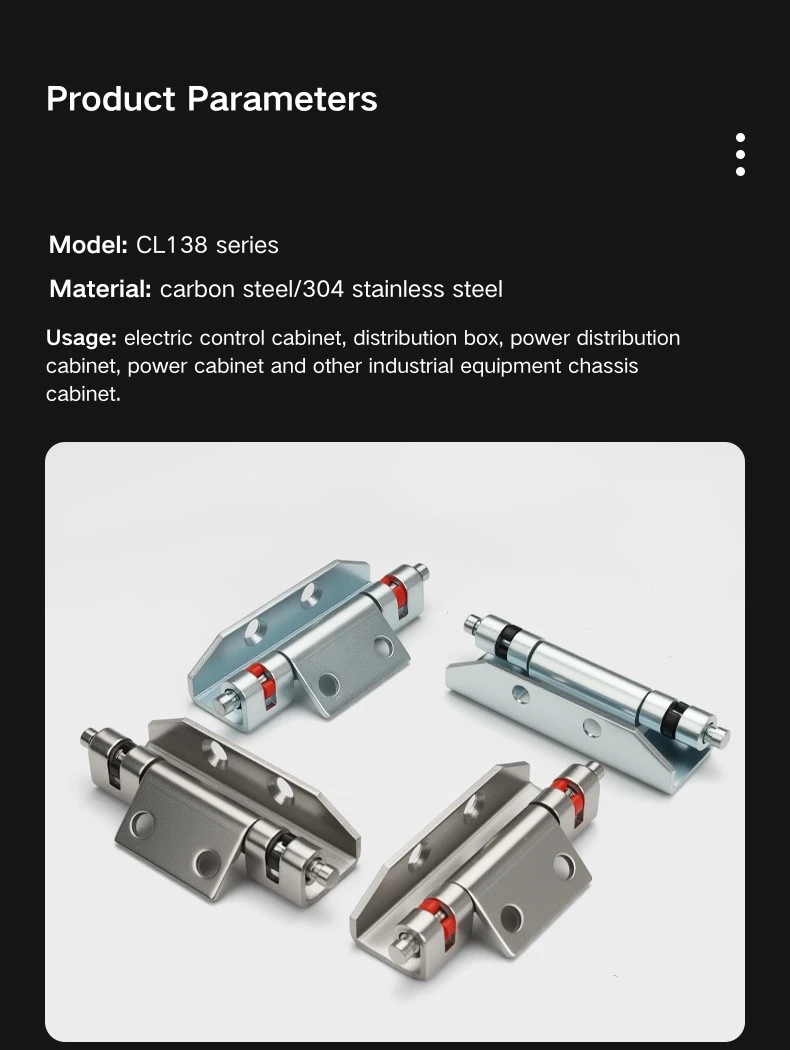

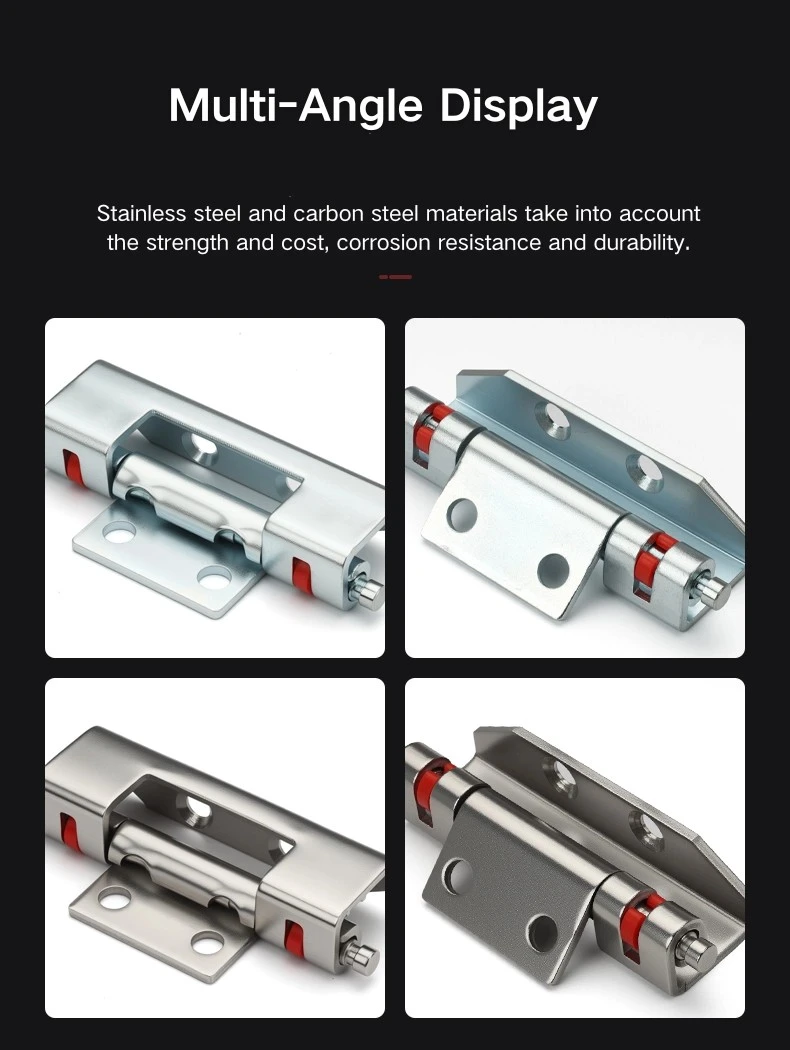

Толығымен жасырылған баспайтын болаттан жасалған топса көміртекті болаттан және тот баспайтын болаттан жасалған, екі материалда да қара немесе қызыл қысқыш түсі бар - барлығы төрт нұсқа. Тот баспайтын болаттан жасалған нұсқасы ылғал кеңістіктердегі, сыртқы қондырғылардағы немесе коррозияға төзімділігі уақыт өте маңызды болатын орталардағы қоршауларға жақсырақ сәйкес келеді. Көміртекті болат әрлеу талаптары анағұрлым стандартты болатын құрғақ жабық шкаф қолданбаларына сәйкес келеді.

Толығымен жасырылған тот баспайтын болаттан жасалған топсадағы қысқыштың түсі - қара немесе қызыл - бұл екеуінің арасындағы материалда немесе жүк көтеру қабілетінде ешқандай айырмашылық жоқ косметикалық айырмашылық. Қызыл қысқыштар кейде шкафтың белгілі бір желілерінде көрнекі индикатор ретінде немесе көп есікті қоршаулардағы топсалардың орналасуын ажырату үшін пайдаланылады; Қара қысқыштар әдепкі бойынша жиі кездеседі. Қалай болғанда да, өнімділік бірдей.

Қолдану сценарийлері

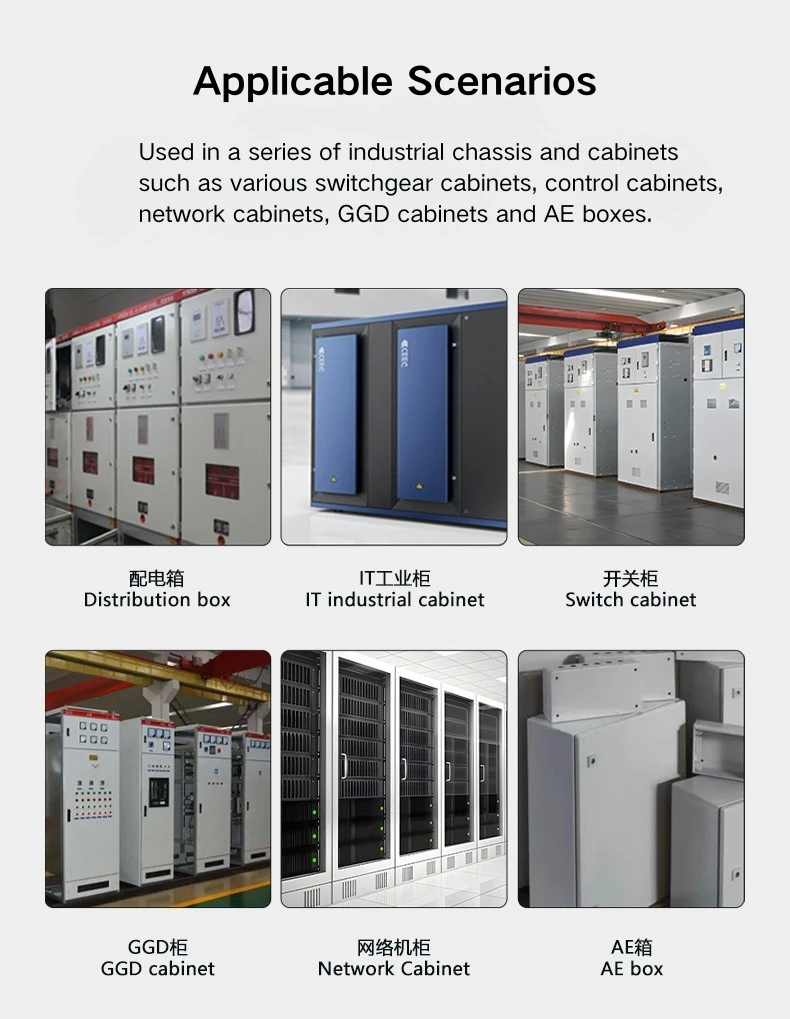

Толығымен жасырылған тот баспайтын болаттан жасалған топса тарату шкафтарында, басқару жабдығы қоршауларында және есіктің сырты таза, аппараттық құралсыз қажет болатын коммутациялық панельдерде қолданылады. Толығымен жасырылған профиль есік жабылған кезде топсаны көрінбейтін етіп сақтайды, бұл көрінетін жерлерде орнатылған шкафтарға сәйкес келеді - сервер бөлмелері, басқару бөлмелері немесе жалпыға ортақ қызмет орындары - ашық топса жабдығы орынсыз көрінетін жерде.

Rittal шкафының жақтауларымен үйлесімділік Толығымен жасырылған баспайтын болаттан жасалған топсаны осы жақтау жүйесімен жұмыс істеп тұрған өндірушілер немесе интеграторлар үшін оңай апаратын опцияға айналдырады. Тот баспайтын болаттан жасалған нұсқасы сыртқы немесе ылғалдылығы жоғары қоршаулардың коррозияға қарсы талаптарын өңдейді, ал көміртекті болат опциясы құны мен қоршаған орта жағдайлары қалыпты болатын стандартты ішкі тарату шкафтарының негізгі бөлігін қамтиды.

Жиі қойылатын сұрақтар

1-сұрақ: CL138 үшін қандай нұсқалар бар?

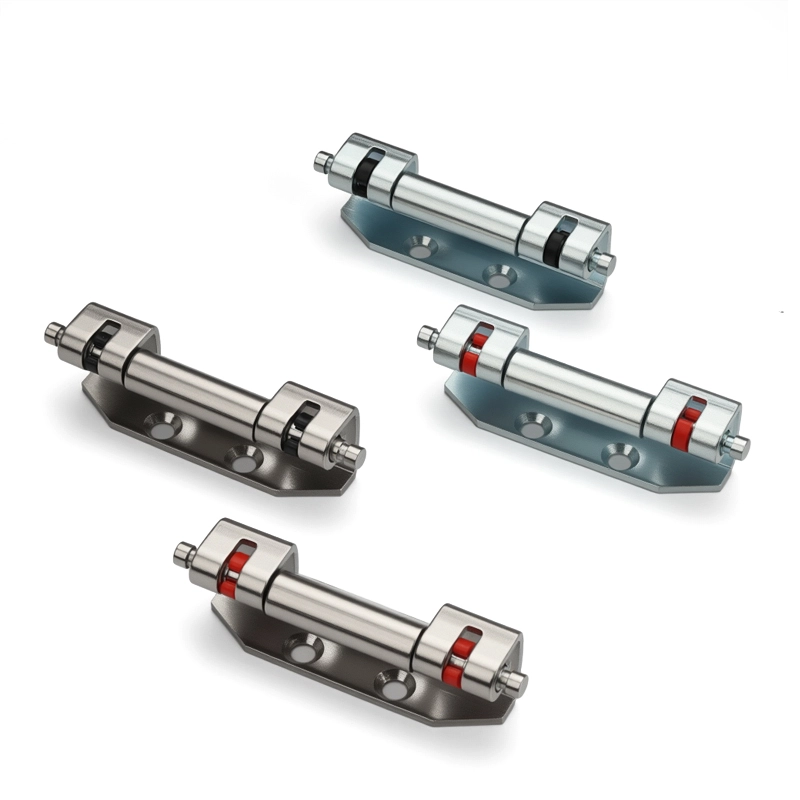

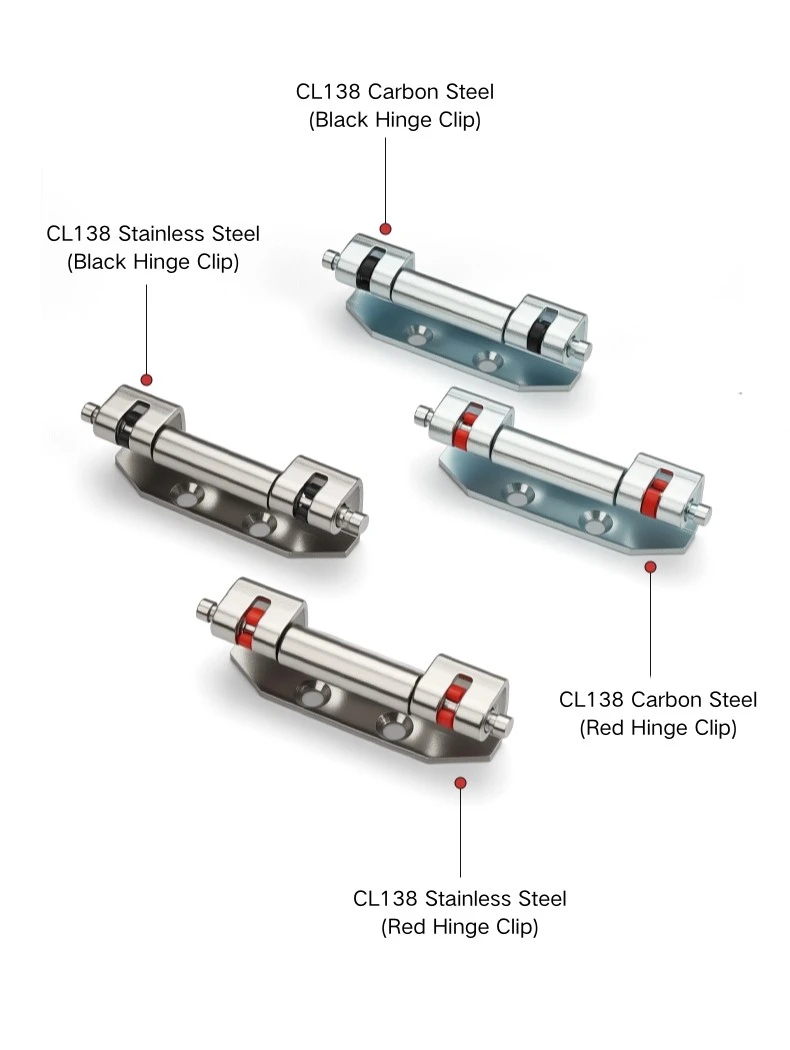

CL138 төрт нұсқада келеді: қара қысқышы бар көміртекті болат, қызыл қысқышы бар көміртекті болат, қара қысқышы бар тот баспайтын болат және қызыл қысқышы бар тот баспайтын болат. Қысқыштың түсі тек косметикалық болып табылады — қара мен қызыл арасында функционалдық айырмашылық жоқ.

2-сұрақ: CL138 ашылу бұрышы қандай?

CL138 жасырын топсасы 90°-қа дейін ашылады, ол тарату шкафы мен басқару корпусының есіктеріне стандартты кіру талаптарын қамтиды.

3-сұрақ: CL138 қалай орнатылған?

CL138 дәнекерленген — монтаждау тақтасы шкафты дайындау кезінде есік тақтасына дәнекерленген, ал топса корпусы жақтау арнасына қосылады. Бұл модель үшін бұрандалы бекіту опциясы жоқ.

4-сұрақ: CL138 Rittal шкафтарымен үйлесімді ме?

Иә, CL138 жасырын топсасы Rittal шкафының жақтауларымен үйлесімді. Топса арнасының қосылу геометриясы Rittal жақтау профиліне сәйкес келеді.

5-сұрақ: Қысқыш түстері нені көрсетеді?

Қара және қызыл қысқыштар тек түсті нұсқалар болып табылады — материал мен жүк көтергіштігі екеуі үшін де бірдей. Қызыл түс кейде топсаның орналасуын немесе шкаф сызықтарын ажырату үшін көрнекі индикатор ретінде пайдаланылады; қара - ең кең таралған әдепкі таңдау.

6-сұрақ: Сыртқы қоршаулар үшін қандай материалды таңдауым керек?

CL138 тот баспайтын болаттан жасалған нұсқасы сыртқы қоршаулар, ылғалды орталар немесе коррозияға төзімділік ұзақ мерзімді талап болып табылатын қондырғылар үшін дұрыс таңдау болып табылады. Көміртекті болат стандартты ішкі тарату шкафының қолданбаларына сәйкес келеді.
