Шпилькалары бар жасырын топса

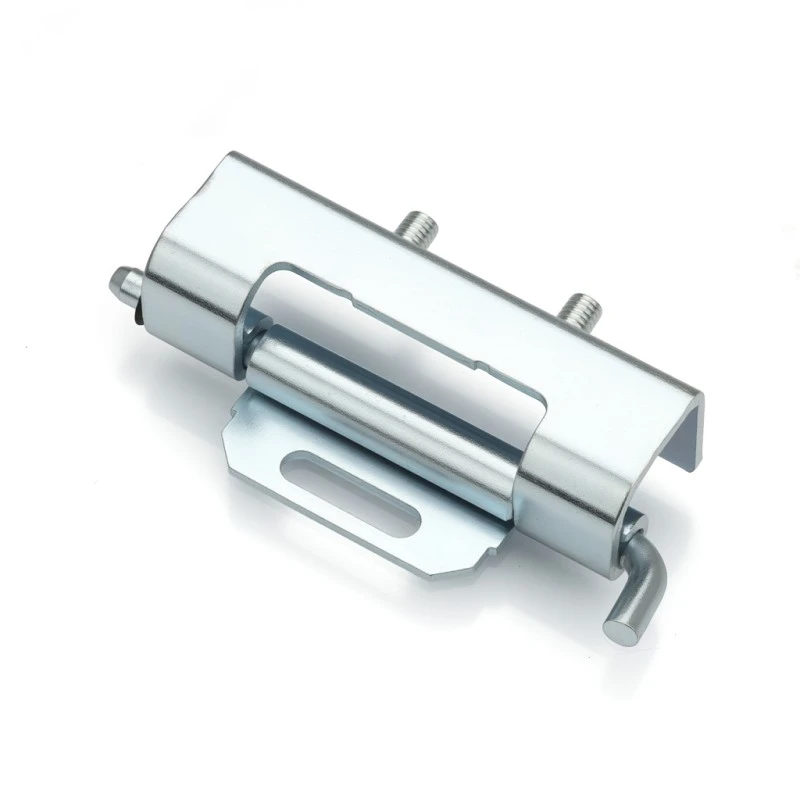

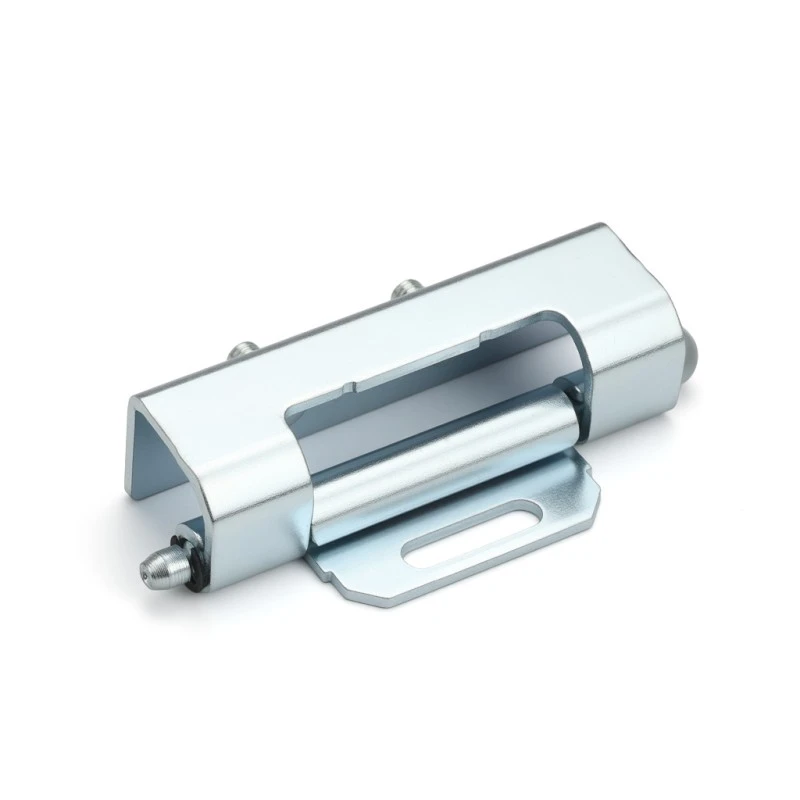

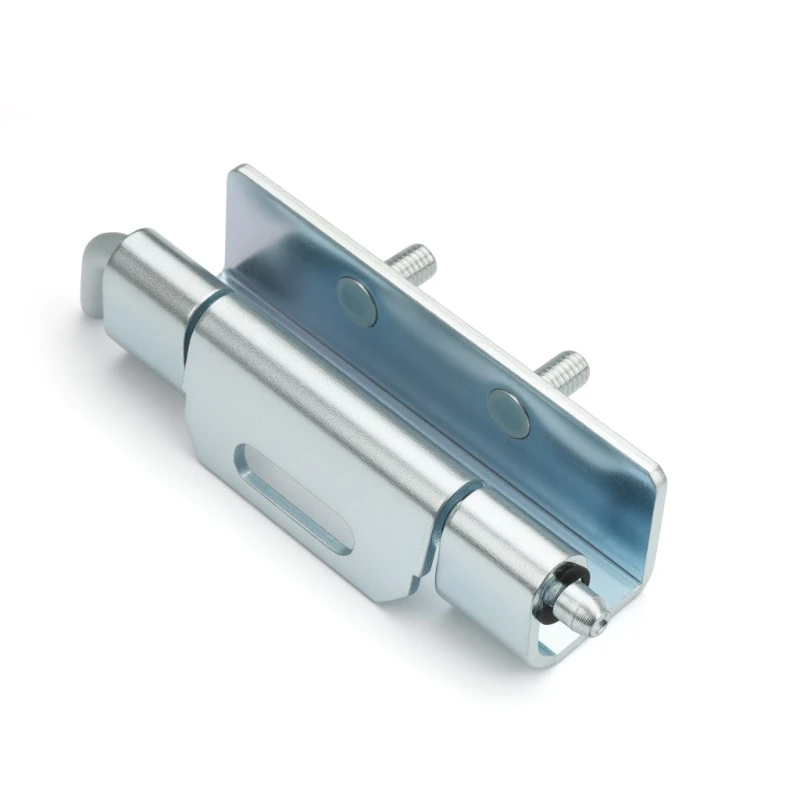

Yitai Lock-тен алынбалы қоршау топсаларын сатып алатын кез келген адам үшін CL060 шпилькалары бар жасырын топса дәнекерлеуді де, гайканы орнатуды да өңдейді және бұрандалар қазірдің өзінде қамтылған. Бекіту қанатында 19,8 мм ұяшық бар, сондықтан оны құлыптаудан бұрын позицияны дәл баптай аласыз — есікті тік ілу қажет болғанда пайдалы. Жалпы ұзындығы 86 мм, 70 мм топса корпусымен және Φ5 мм баррельмен келеді.

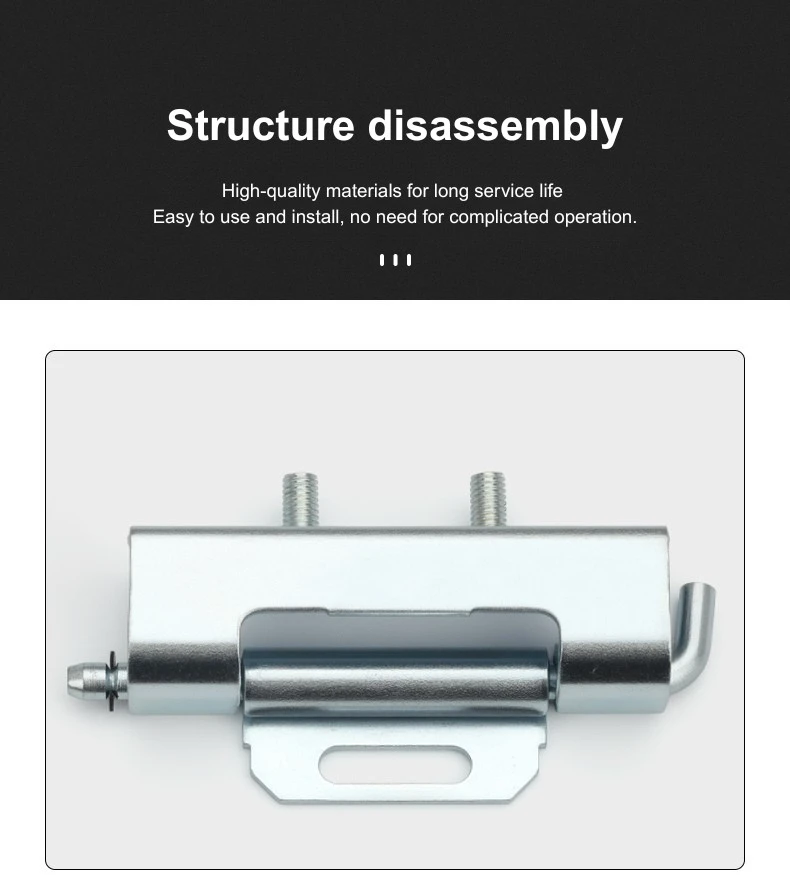

Құрылымы және өлшемдері

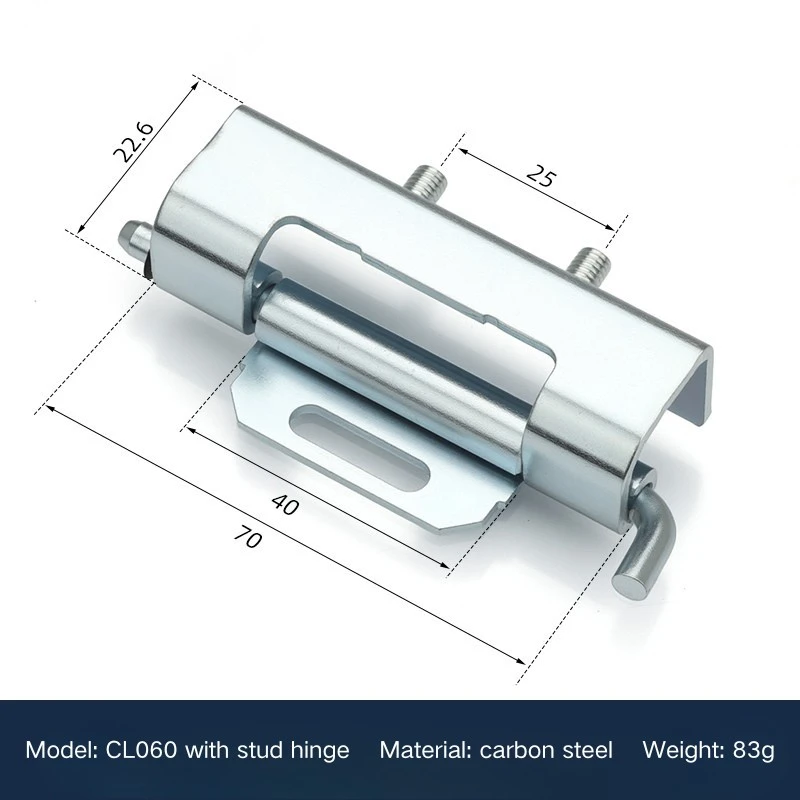

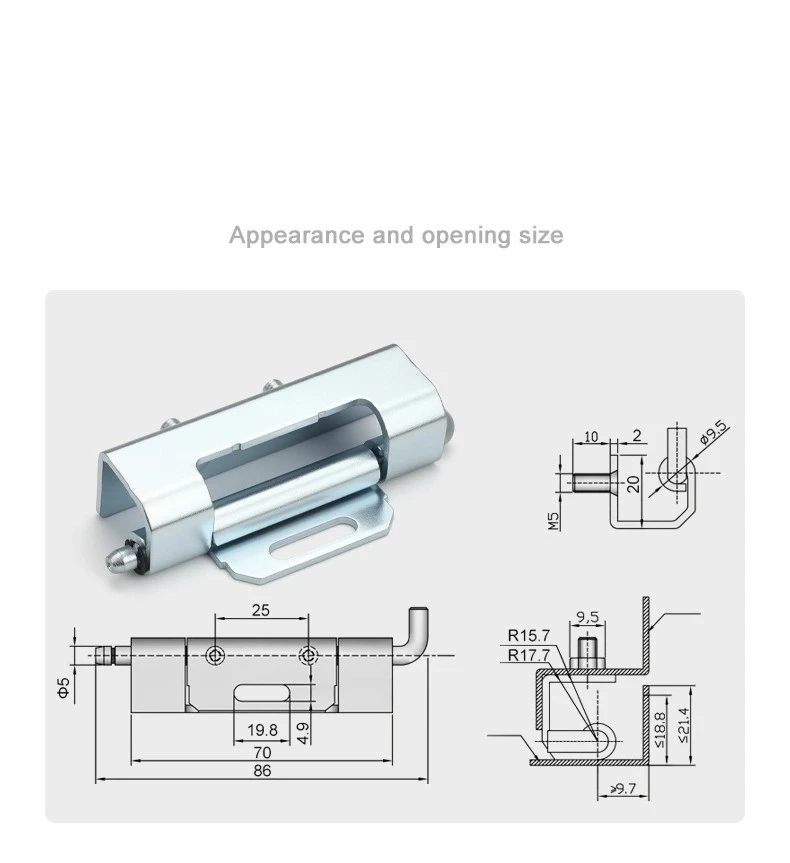

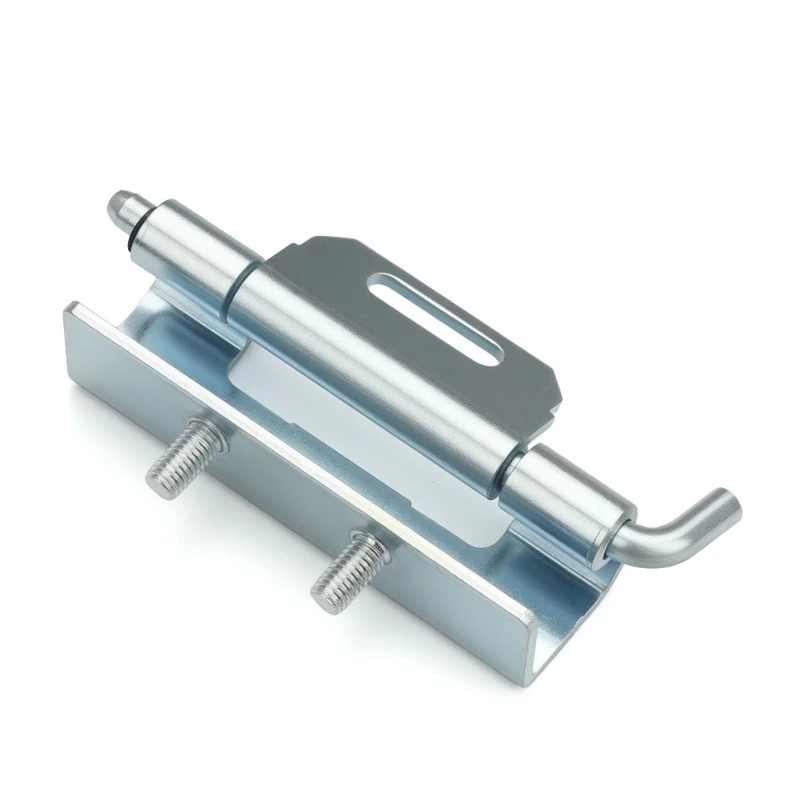

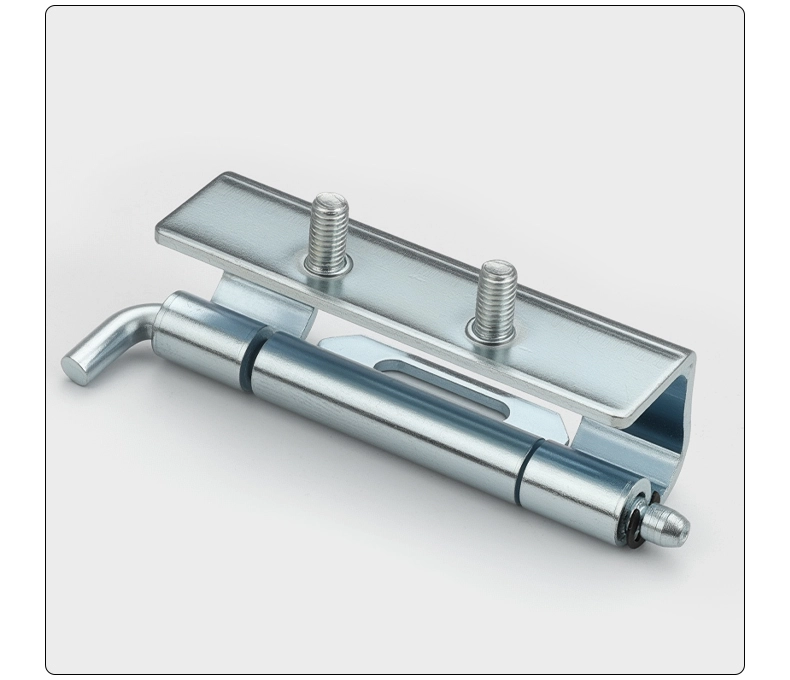

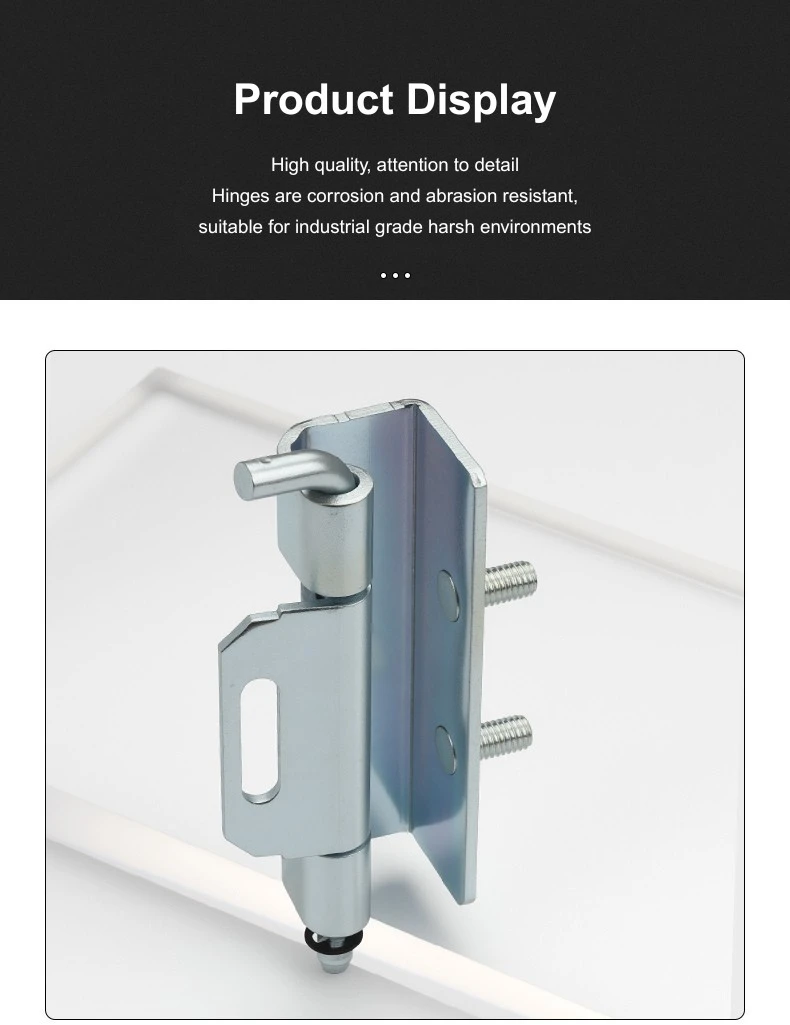

Шпилькалары бар жасырын топсаның жалпы ұзындығы 86 мм, оның негізгі корпусы оның 70 мм-ін алады, ал қалған бөлігін монтаждау қанаты жабады. Бөшке Φ5 мм, ал шпильканың өзі Φ9,5 мм басы, 10 мм білігі, 2 мм иығы және M5 бұрандасы бар - жақтау арнасының гайкасымен тікелей қосылуға болады.

Жақтаумен үйлесімділік үшін, сырғымалы топса ішкі радиусы R15,7-ден R17,7 мм-ге дейін, есік панелінің саңылау тереңдігі ≤18,8 мм, бүйірлік ені ≤21,4 мм және жақтау саңылауы >9,7 мм болатын арналарға арналған. Топсаның корпусының ені 22,6 мм, ал бекіту қанаты ені 25 мм — есіктің бетінен шықпай, жақтаудың ішінде таза отыруға жеткілікті ықшам.

Орнату және монтаждау

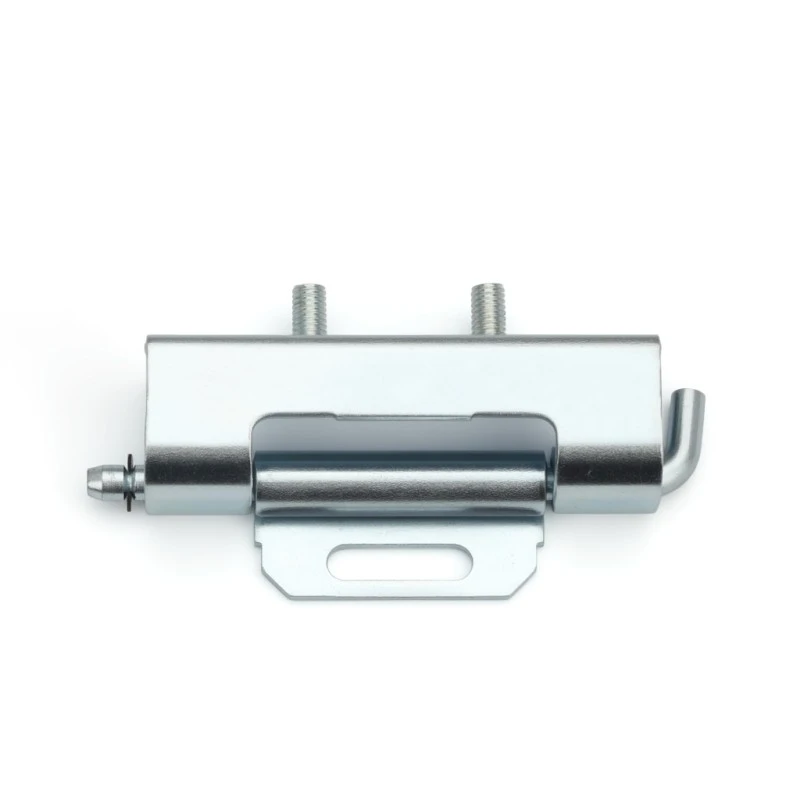

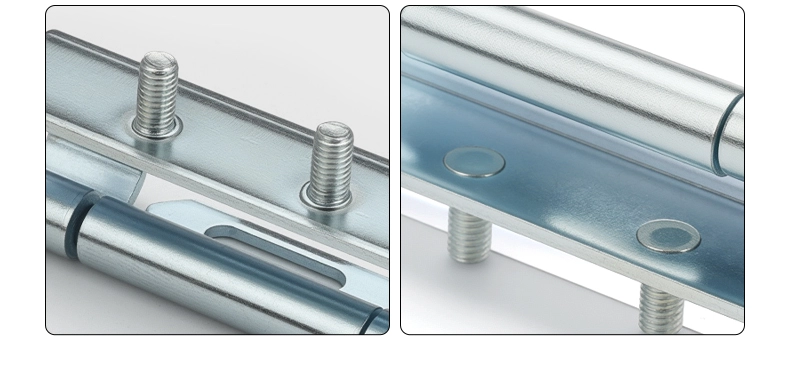

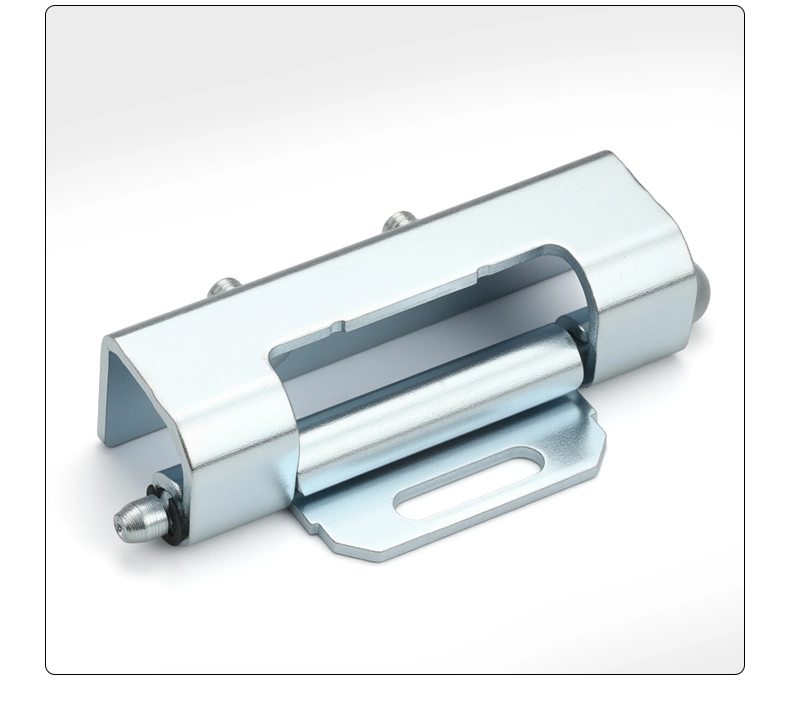

Шпилькалары бар жасырын топса дәнекерлеу және гайкаларды орнату үйлесімімен кіреді. Орнату қанаты дайындау кезінде есік панеліне дәнекерленген болады, ал шпильканың ұшы жинақтағы M5 бұрандалары арқылы жақтау арнасына қосылады. Қанаттағы 19,8 мм ойық барлығын қатайтпас бұрын топсаның орнын ауыстыруға біраз орын береді, бұл құрастыру кезінде есікті туралауды біршама қиындатады.

Барлығы орнына бекітілгеннен кейін, сырғалары бар жасырын топса әлі де қажет болған кезде есіктің шығуына мүмкіндік береді — шпильканы жақтау арнасынан ажыратып, есік бос көтеріледі. Дәнекерленген қанат есік тақтасында тұрақты болады, сондықтан есікті алу топсаның бекітілуіне мүлде әсер етпейді. Бұл сымдарды өткізу немесе ішкі кіру үшін есікті алып тастауды қажет ететін шкафтар үшін ыңғайлы мүмкіндік.

Қолдану сценарийлері

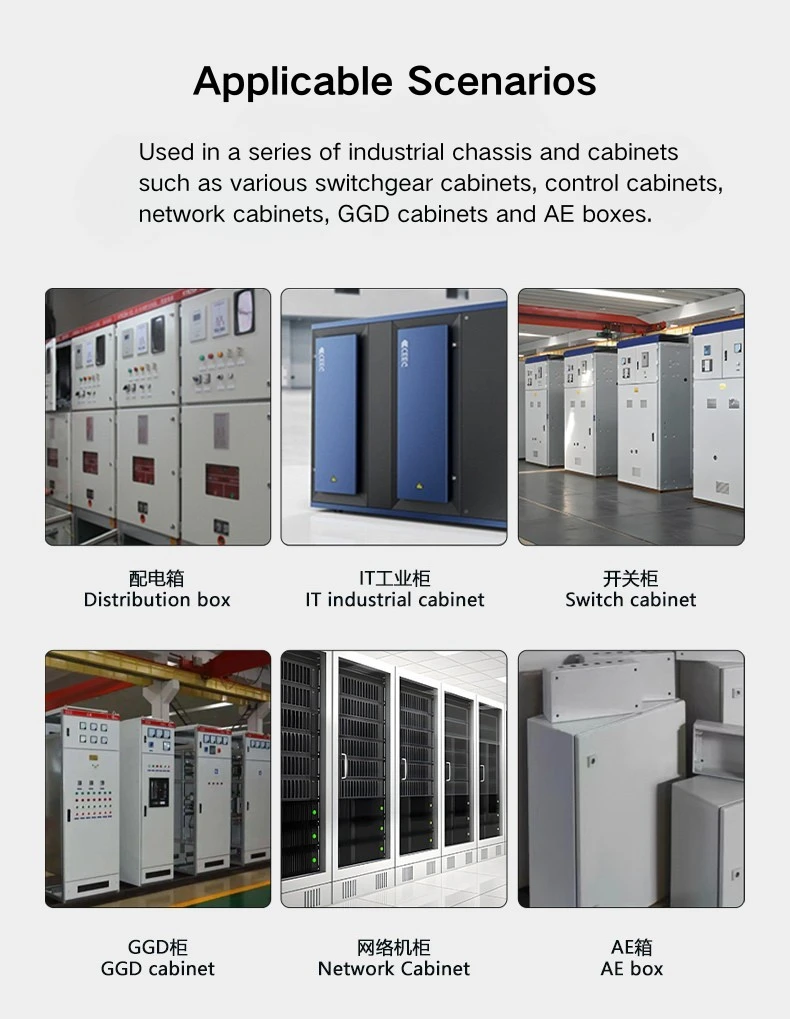

Шпилькалары бар жасырын топса көбінесе тарату панелінің есіктерінде, тарату құрылғыларының қоршауларында, желілік шкафтардың есіктерінде және сыртқы тазалықты сақтау маңызды өнеркәсіптік жабдық шкафтарында көрінеді. Топса жақтаудың ішінде орналасқандықтан, есік жабылған кезде сыртынан ештеңе көрінбейді — шығыңқы бөшке де, ашық қанаты да жоқ.

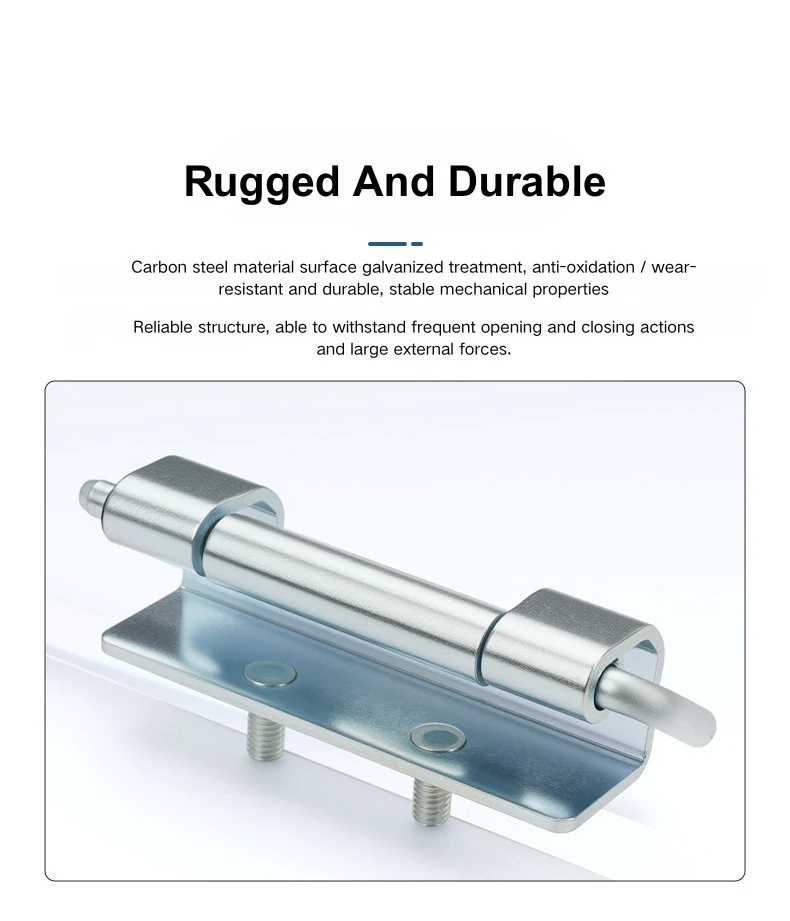

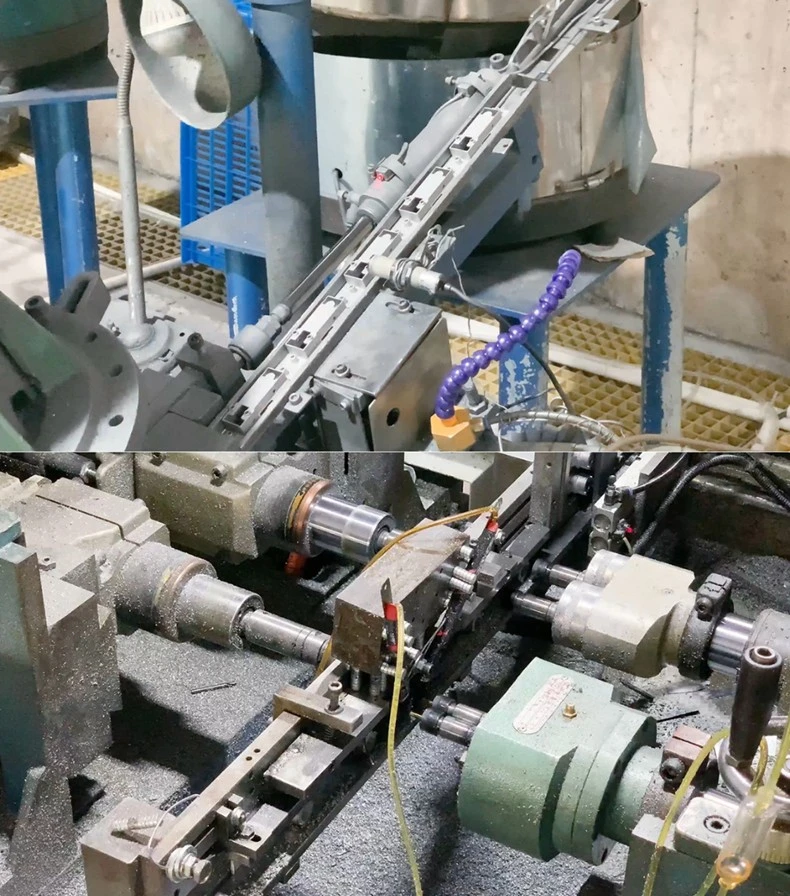

Шпилькалары бар жасырын топсаның алынбалы жағы шеберханада жиналып, сайтқа жөнелтілетін шкафтар үшін де ыңғайлы - есік тасымалдау үшін шығып, шкаф орнына түскеннен кейін қайта қосылуы мүмкін. Мырышпен қапталған көміртекті болаттан жасалған әрлеу стандартты ішкі өндірістік орталар үшін жақсы және 86 мм-де топса әдетте тарату және тарату құрылғыларының қоршауларында таба алатын жақтау арналарының өлшемдеріне сәйкес келеді.

Жиі қойылатын сұрақтар

1-сұрақ: CL060 топсасының жалпы өлшемі қандай?

CL060 жасырын топсасының жалпы ұзындығы 86 мм, топсаның корпусының ұзындығы 70 мм және бөшкенің диаметрі Φ5 мм. Монтаждау қанаты ені 25 мм, топса корпусының ені 22,6 мм. Жалпы салмағы 83 г.

2-сұрақ: CL060 қандай материалдан жасалған?

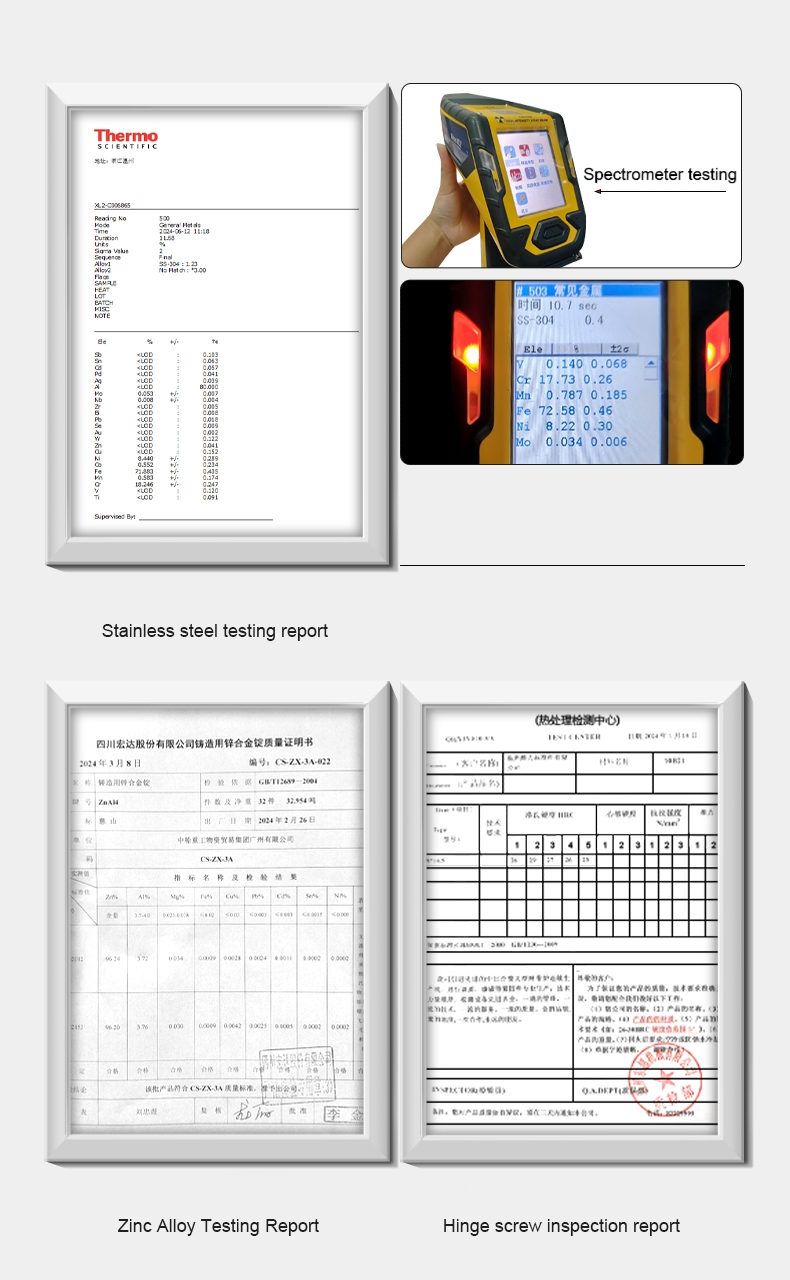

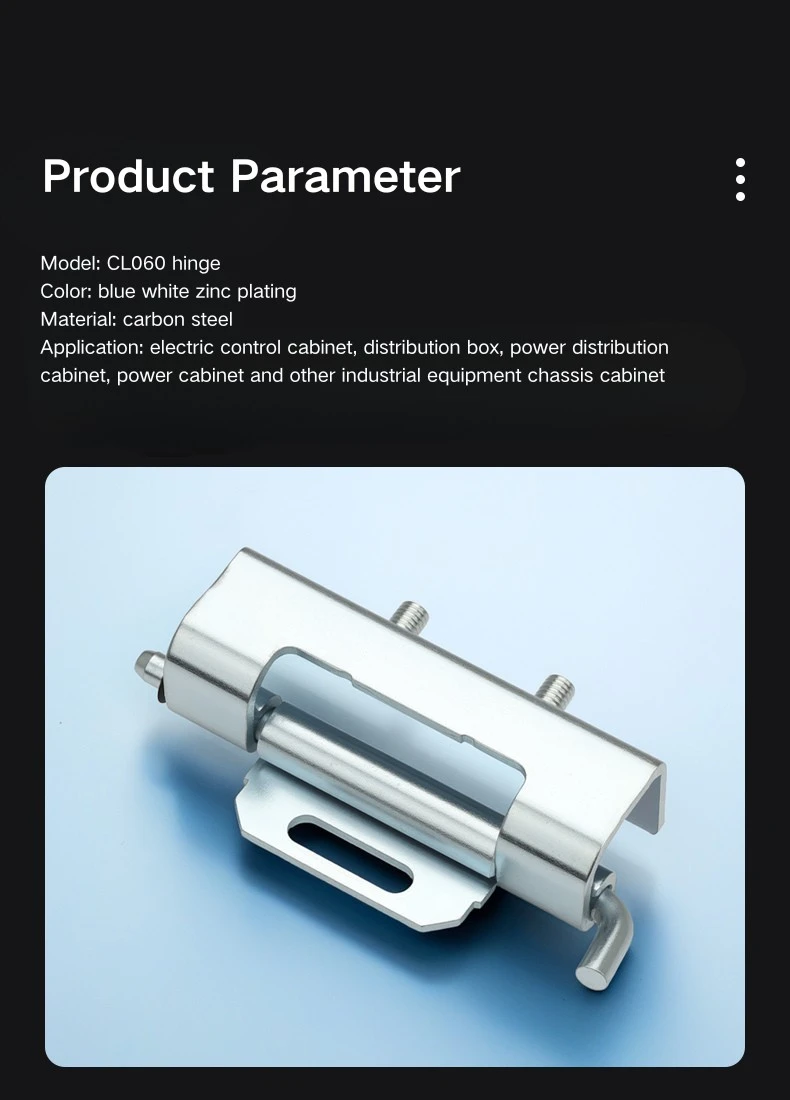

CL060 мырышпен қапталған көміртекті болаттан жасалған. Ол қазір тек бір спецификацияда қол жетімді.

3-сұрақ: CL060 қалай орнатылған?

CL060 дәнекерлеу мен гайканы орнату комбинациясын пайдаланады. Бекіту қанаты есік панеліне дәнекерленген, ал шпилька жинақтағы M5 бұрандалары арқылы жақтау арнасына қосылады. Саңылаулы монтаждау тесігі соңғы бекіту алдында позицияны реттеуге мүмкіндік береді.

4-сұрақ: Тірек өлшемдері қандай?

Шпилька басының диаметрі Φ9,5 мм, білігінің ұзындығы 10 мм, иығы 2 мм және M5 бұрандалы. Ол >9,7 мм саңылауы бар жақтау арнасын қосады.

5-сұрақ: CL060 кадр арнасының қандай өлшемдеріне сәйкес келеді?

CL060 жасырын топса ішкі радиусы R15,7-ден R17,7 мм-ге дейінгі рамалық арнаға сәйкес келеді. Есік панелінің тереңдігі аралығы ≤18,8 мм және жалпы бүйірлік ені ≤21,4 мм.

6-сұрақ: CL060 қандай қоршау түрлеріне жарамды?

CL060 тарату панелінің есіктерінде, тарату құрылғыларының қоршауларында, өнеркәсіптік желі шкафтарында және механикалық жабдық шкафының есіктерінде қолданылады - кез келген жерде жер бетіне орнатылатын опциядан жасырын, алынбалы топсаға артықшылық беріледі.
