Дәнекерленген парламенттік топса

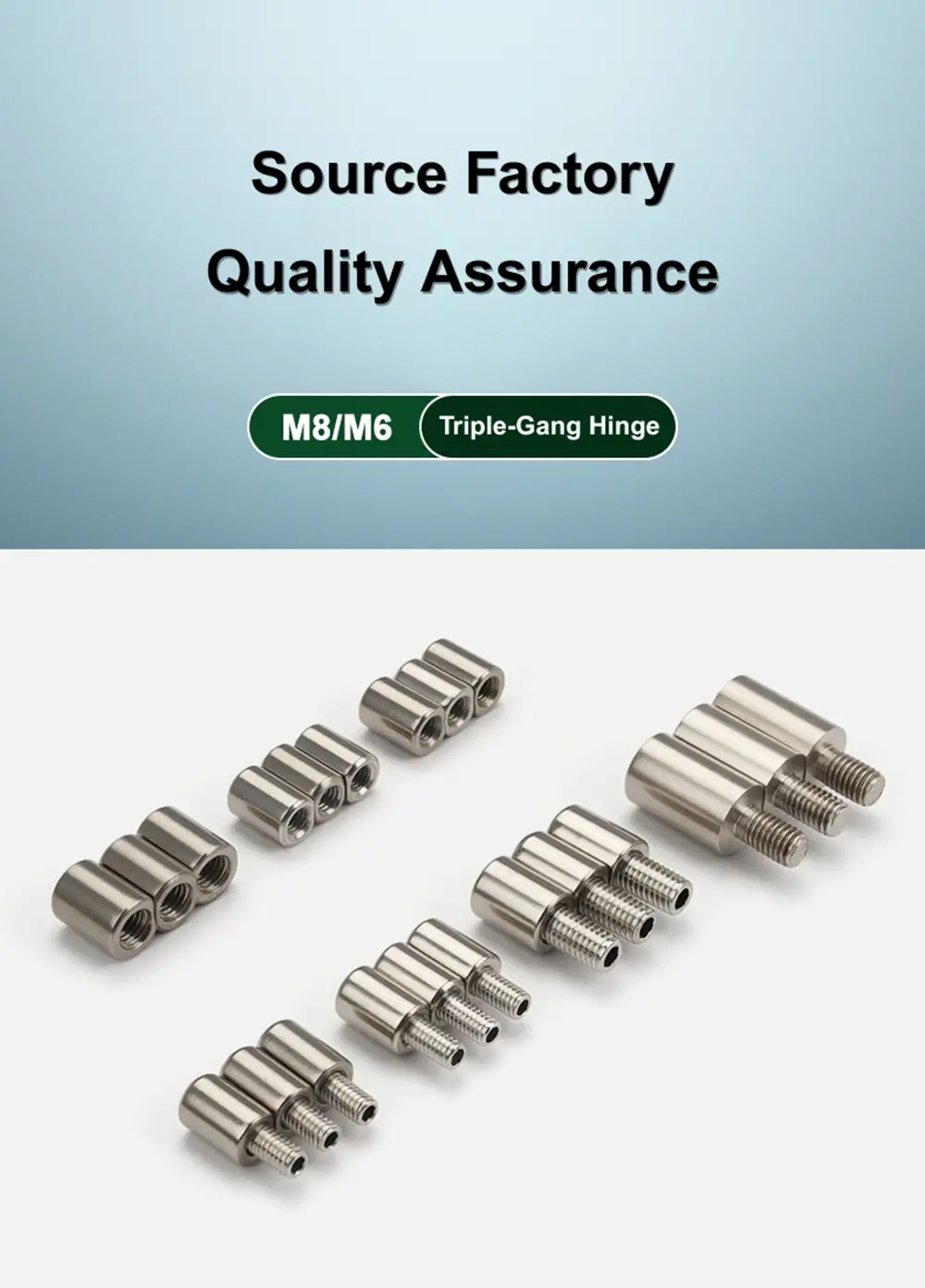

Yitai Lock көтерме панельді есік топсалары үшін дәнекерленген парламенттік айналмалы топса ішкі және сыртқы жіп түрлерін, M6 және M8 өлшемдерін, біріктірілген және алынбалы түйреуіш конфигурацияларын және 201 және 304 баспайтын болатты қамтитын он бір нұсқада келеді. Біріктірілген типте тұрақты қондырғыларға сәйкес келетін бекітілген түйреуіш бар; алынбалы түрі есікті құралдарсыз шығаруға болатын бүйірлік шығыс түйреуішпен ерекшеленеді, бұл техникалық қызмет көрсету немесе орнату кезінде есікті кезеңді түрде алып тастауды қажет ететін қоршаулар үшін кең таралған таңдау болып табылады.

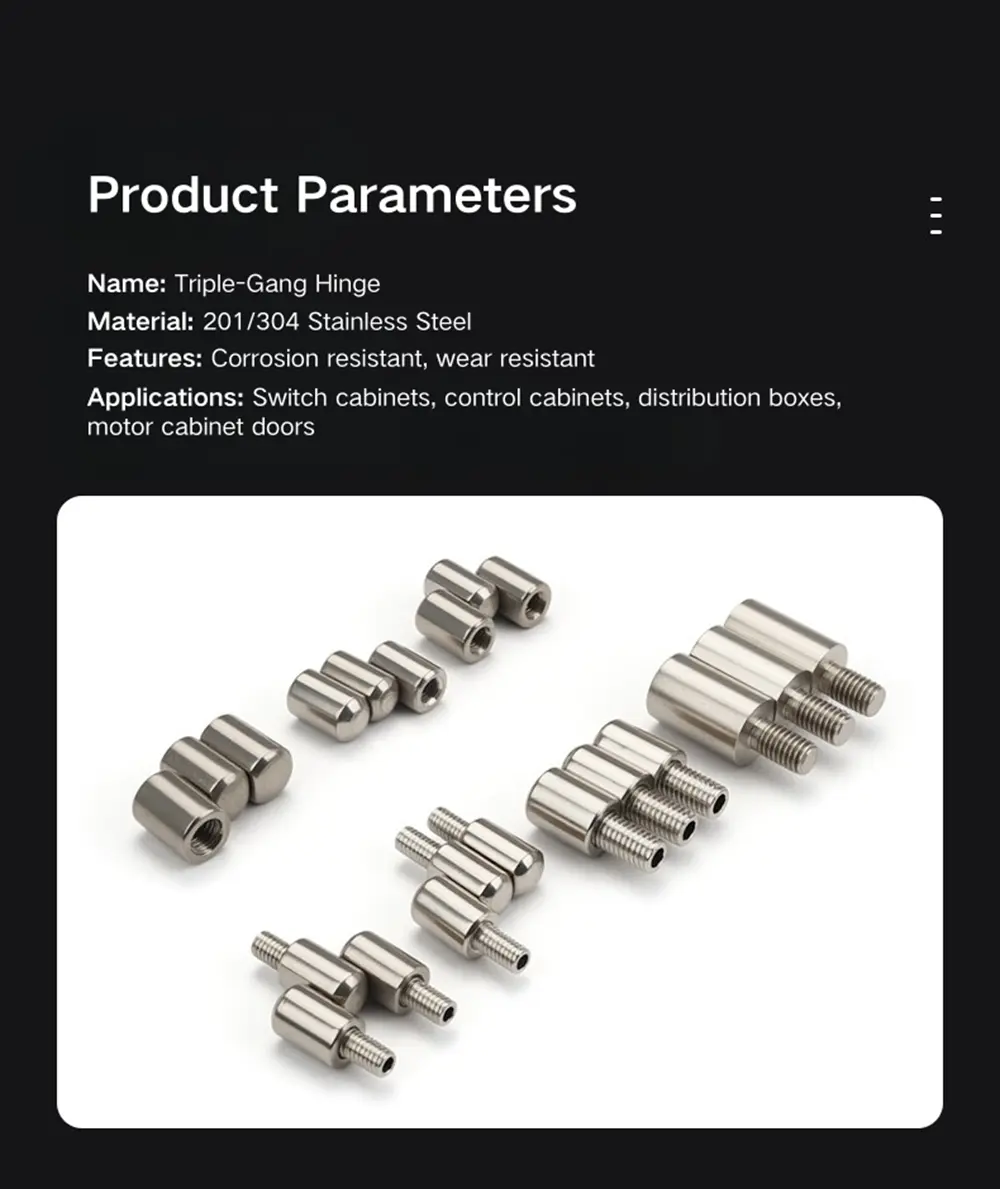

Өнім үлгісі	M8/10/12/14/16 Беттік топса
Материал	Темір/201 баспайтын болат/304 баспайтын болат
түсті таңдай алады	Тот баспайтын болат/қара
Қолданылуы	Түрлі типтегі коммутатор шкафтары, басқару қораптары және т.б

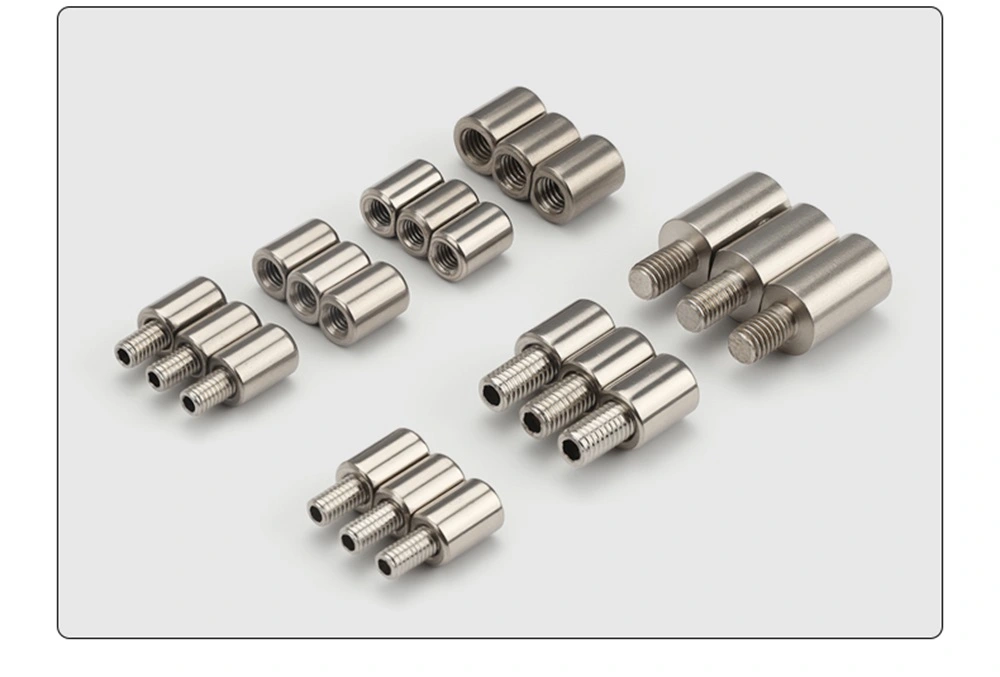

Үлгі опциялары және ағын түрлері

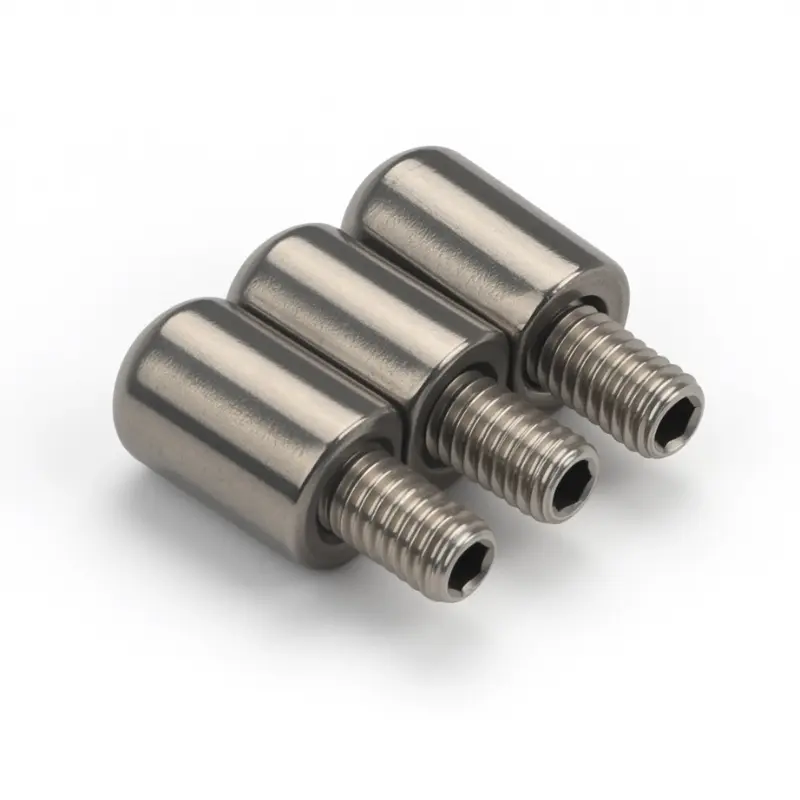

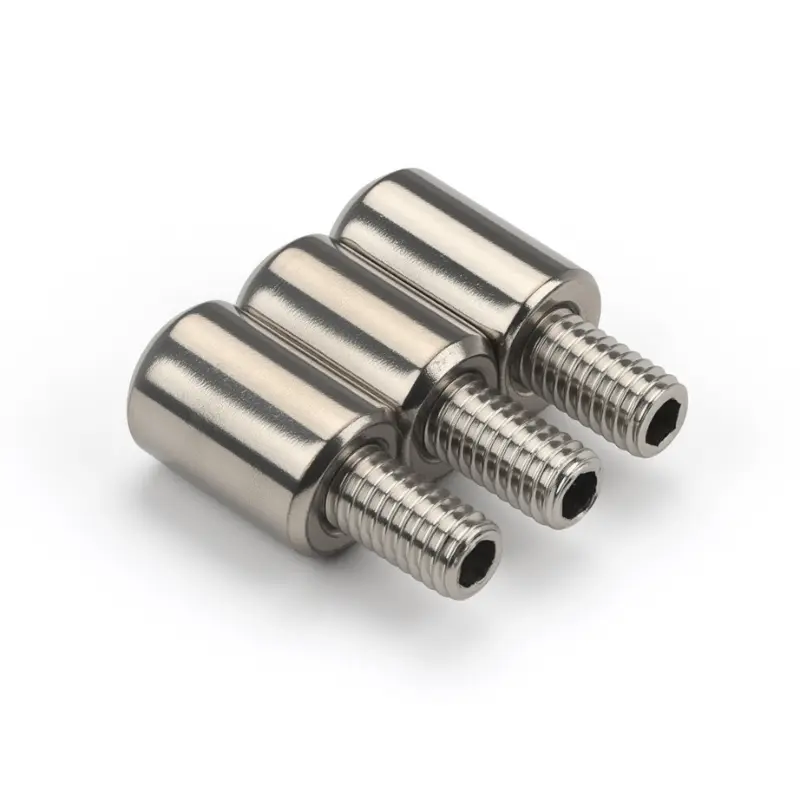

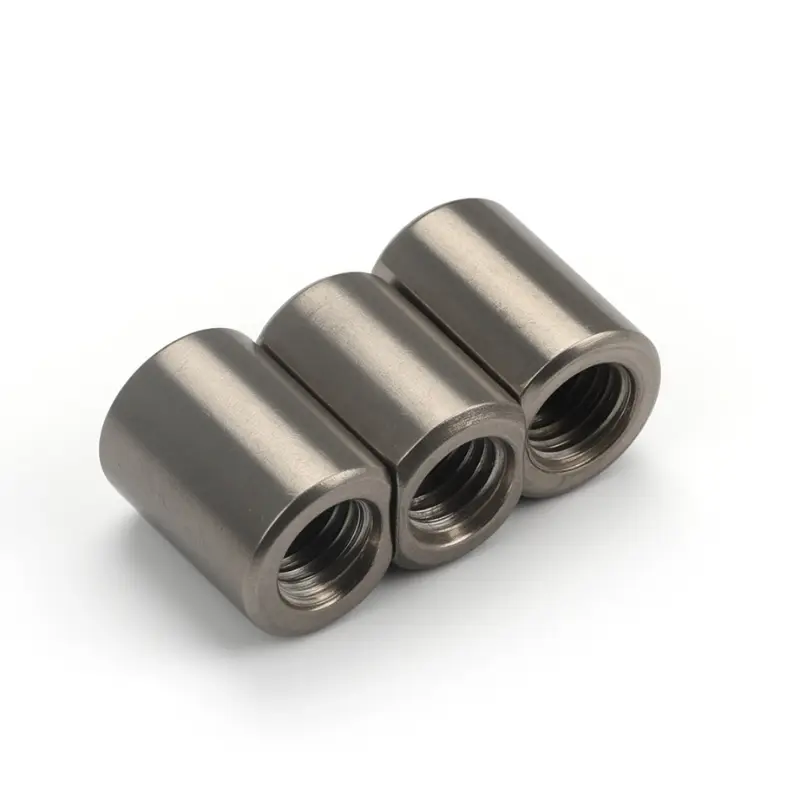

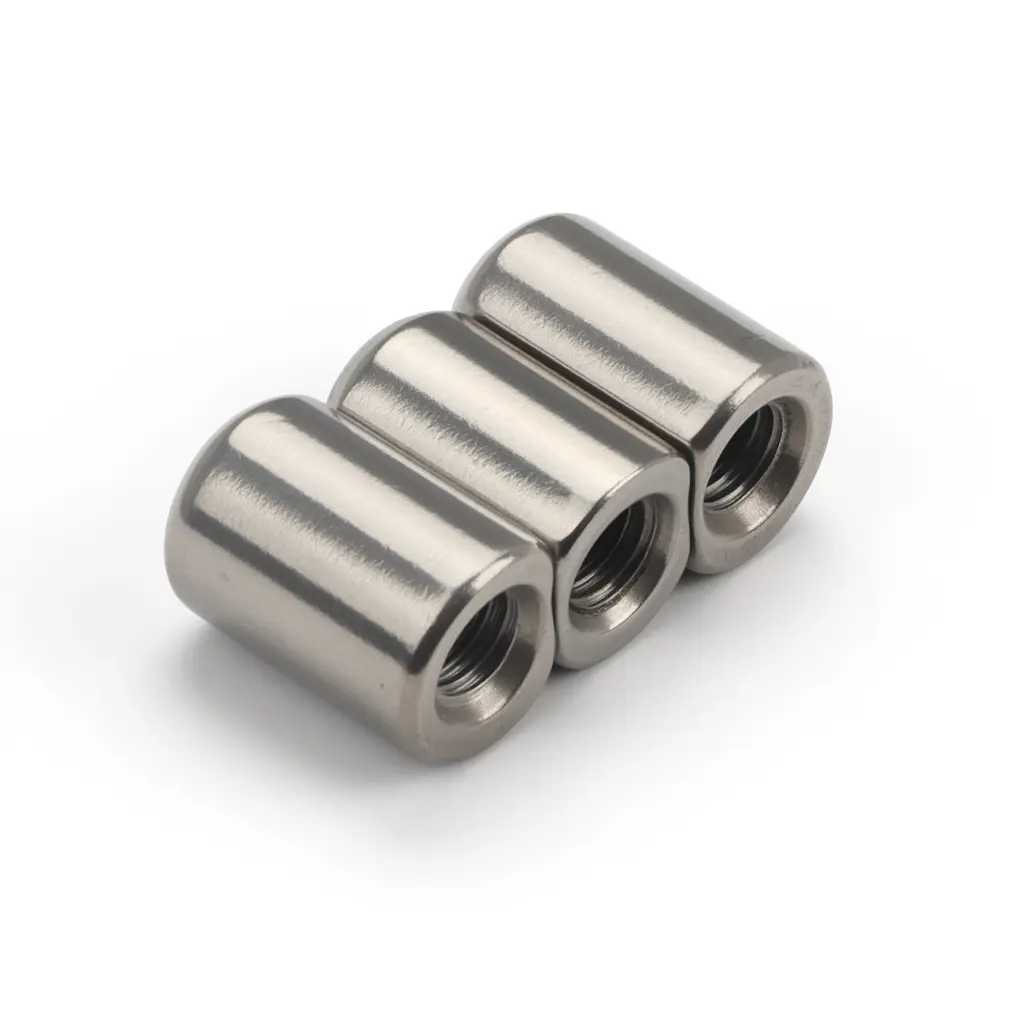

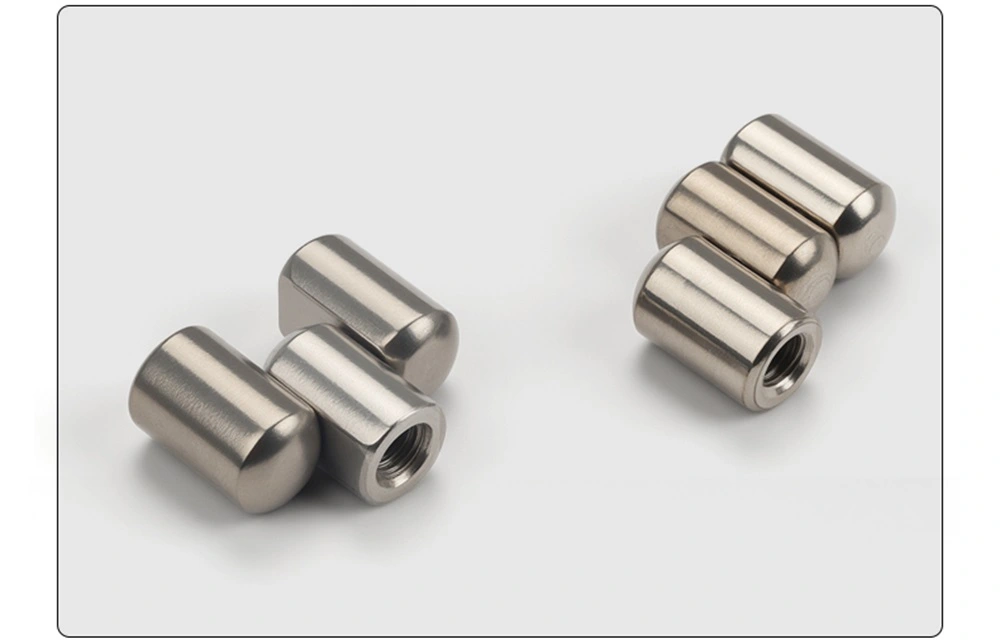

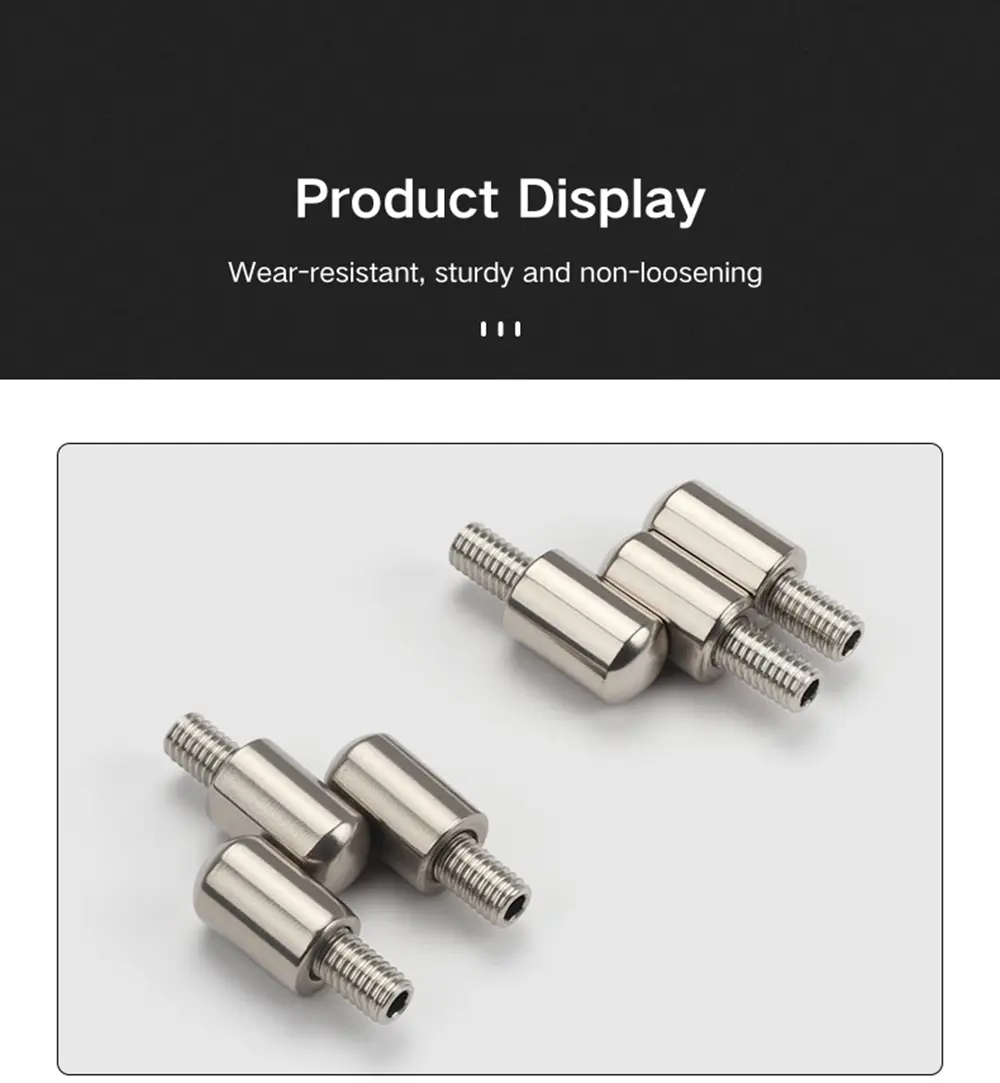

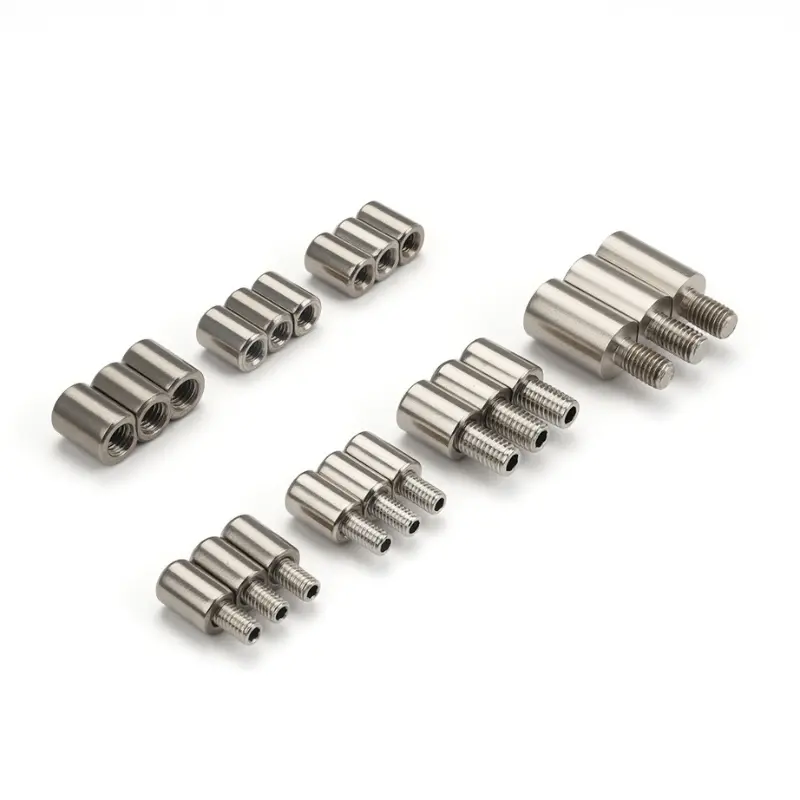

Дәнекерленген парламенттік топса M6 және M8 өлшемдерінің екеуінде де ішкі және сыртқы жіп нұсқаларында ұсынылады. Сыртқы жіп түрінде есік панеліндегі немесе жақтауындағы тесілген тесікке тікелей өтетін бекіту ұшында шығыңқы бұрандалы шпилька бар. Ішкі жіп түрінде панель жағынан болтты қабылдайтын бекіту ұшында бұрандалы розетка бар. Екеуі де монтаждау бетін бұрау арқылы бекітеді, содан кейін тұрақты, тұрақты орнату үшін дәнекерлеу арқылы бекітіледі.

Топса ауқымында M6 сыртқы жіптің біріктірілген түрі және M6 ішкі жіптің біріктірілген түрі бекітілген істікшелі нұсқалар болып табылады — түйреуіш топса корпусының бөлігі болып табылады және оны алып тастау мүмкін емес. Барлық басқа нұсқалар алынуы мүмкін, бөшке арқылы бүйірлік тесігі бар, ол есікті алу қажет болғанда түйреуішті сырғытып шығаруға мүмкіндік береді. M8×16 сыртқы жіп нұсқасы ассортименттегі ең ұзын шпилька нұсқасы болып табылады, ол үлкенірек орнату тереңдігі бар панельдерге сәйкес келеді.

Құрылымы және өлшемдері

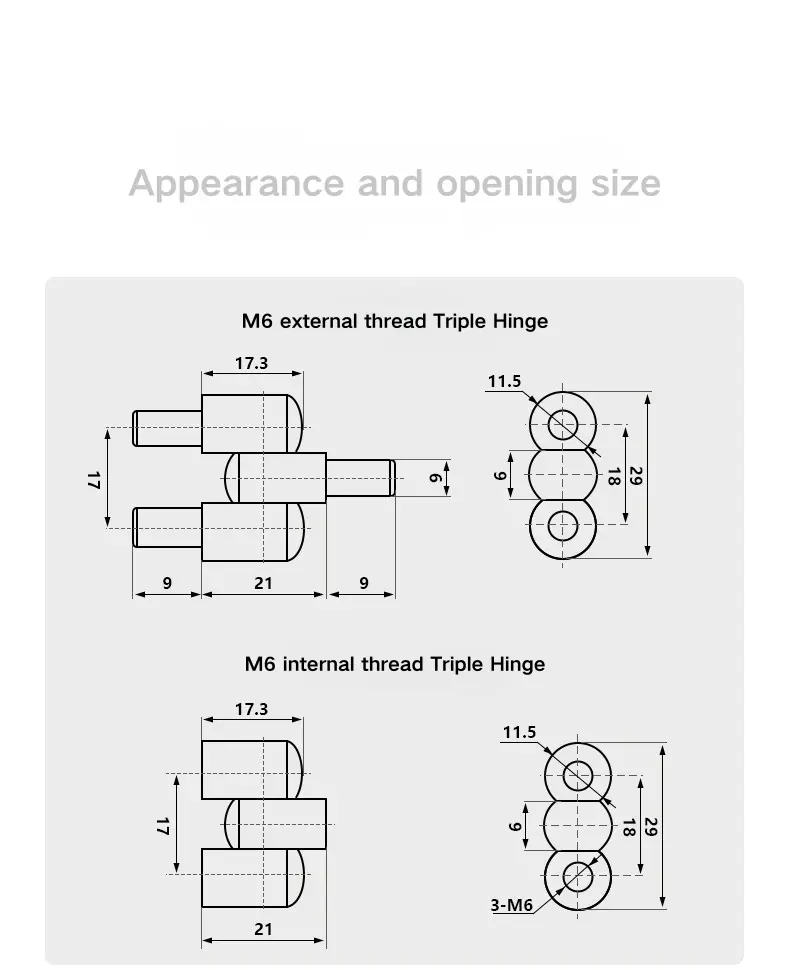

M6 дәнекерленген парламенттік айналмалы топсаның жалпы ұзындығы 17,3 мм, ортаңғы бөшке аралығы 21 мм. Сыртқы жіп нұсқасы әр ұшына 9 мм шпилька кеңейтімдерін қосады, бұл жалпы 39 мм таратуды береді. Үш бөшке дестесі 9 мм, 18 мм үш секциядағы жалпы биіктігі 29 мм және ені 11,5 мм баррель және 6 мм түйреуіш диаметрі бар үстіңгі түйінді өлшейді.

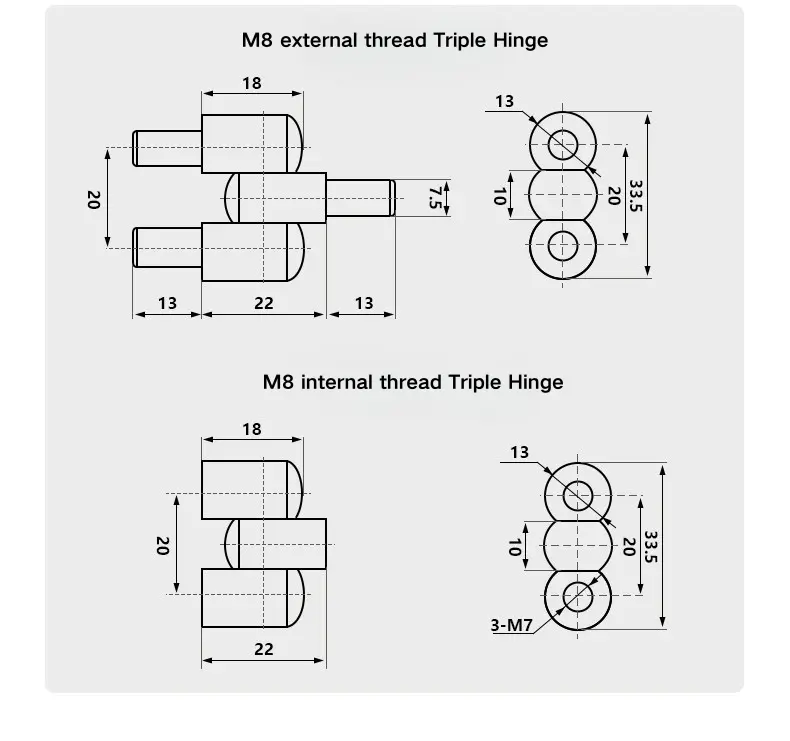

M8 бұрылыс топсасы пропорционалды түрде үлкенірек, дене ұзындығы 18 мм және орталық аралығы 22 мм. Сыртқы жіп нұсқасы 48 мм жалпы таралу үшін әр жағынан 13 мм шпилькаларды қосады. Үш бөшке дестесінің жалпы биіктігі 33,5 мм үш секциядан өтеді - 10 мм, 20 мм және үстіңгі түйін - баррель ені 13 мм және түйреуіш диаметрі 7,5 мм. Ішкі жіп M8 нұсқасы 3×M7 бұрандалы розеткаларды пайдаланады.

Орнату және пин конфигурациясы

Дәнекерленген парламенттік топса ілмектің немесе розетканың ұшын есік панеліне немесе жақтаудың бекіту нүктесіне бұрап, содан кейін позицияны тұрақты бекіту үшін дәнекерлеу арқылы орнатылады. Жіптің қосылуы мен дәнекерлеудің бұл үйлесімі есік циклінің айналу жүктемесін және пайдалану кезінде топсадағы кез келген бүйірлік күштерді өңдейтін сенімді бекітуді береді.

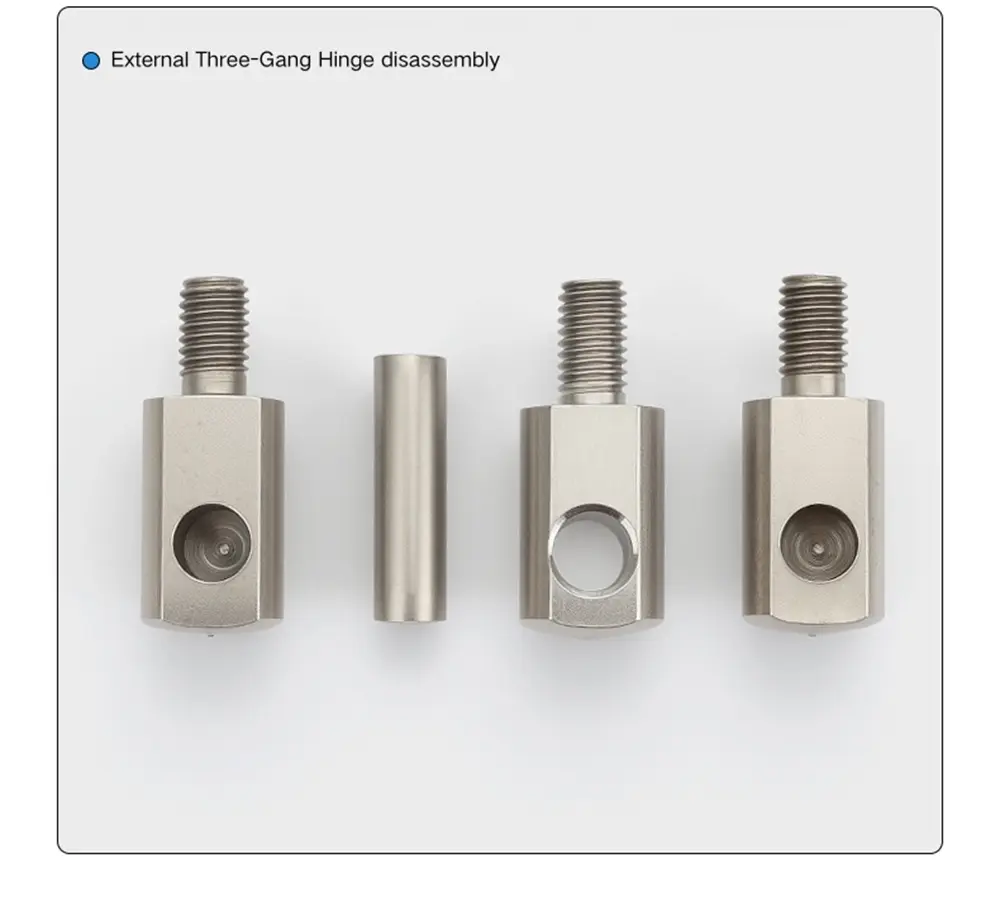

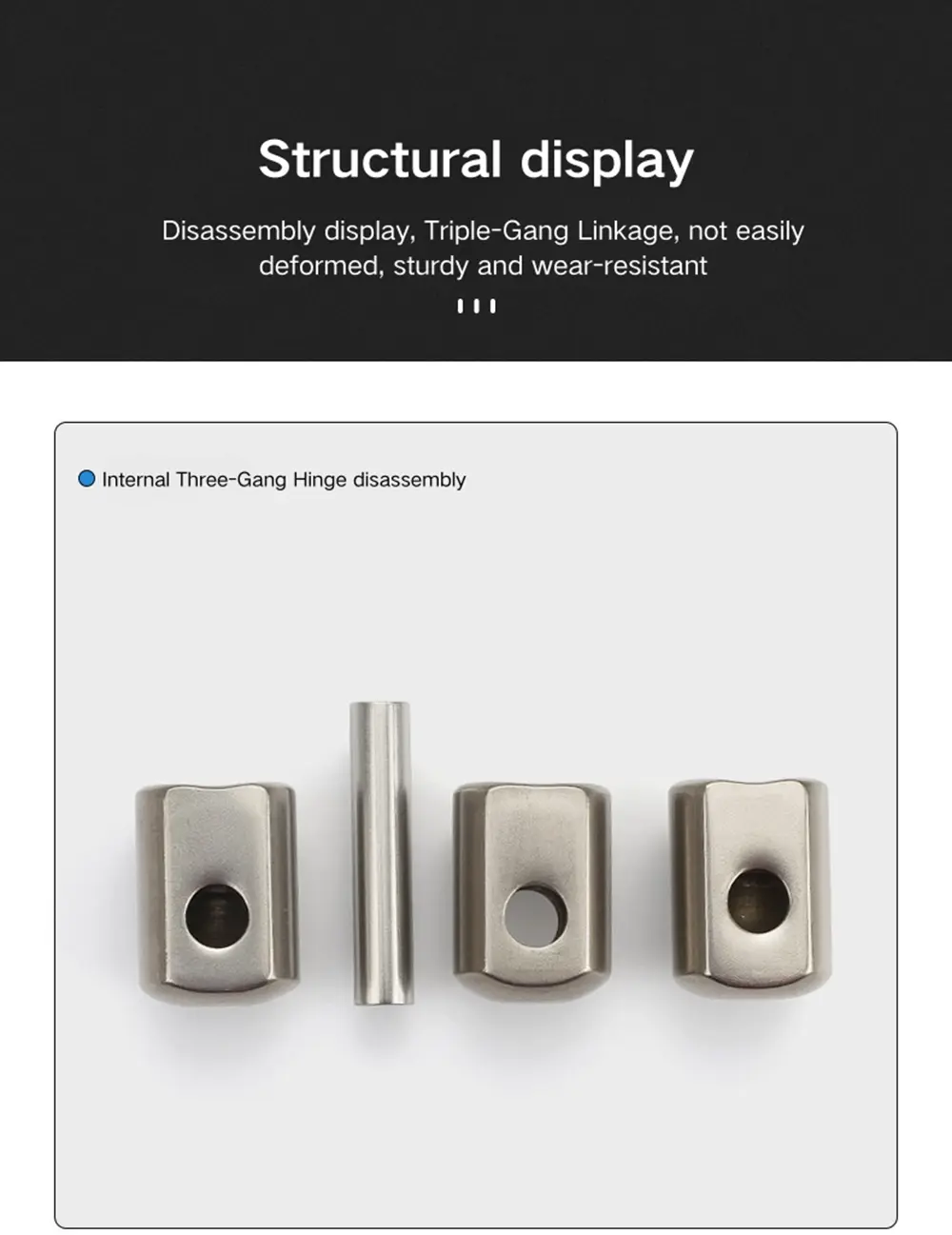

Бұл құрылғының алынбалы нұсқалары үшін түйреуіш бөшке корпусындағы бүйірлік тесік арқылы шығады және дәнекерленген бекітпеге кедергі келтірместен есікті жақтаудан ажырату үшін шығарылуы мүмкін. Біріктірілген нұсқаларда бүйірлік тесік жоқ; түйреуіш бөшкенің ішіне бекітілген және топса есікті алып тастауға арналмаған. Біріктірілген және алынбалы арасындағы таңдау қоршаудың қызмет ету мерзімі ішінде есікті алу талап етілетініне байланысты.

Материал және бетті әрлеу

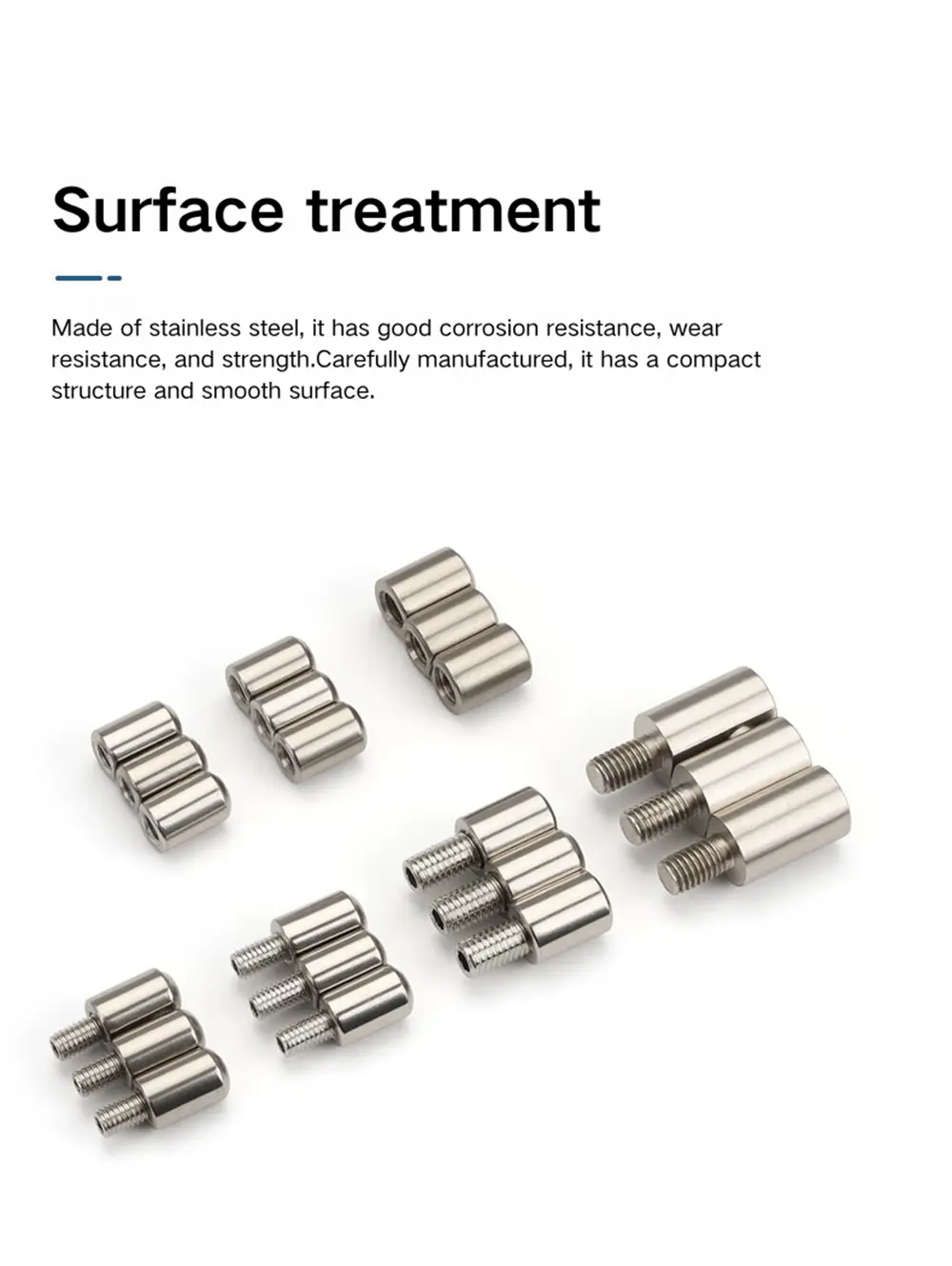

Бұл модуль 201 және 304 баспайтын болаттан жасалған, екеуі де вибрациялық жылтыратумен аяқталған. Дірілдейтін жылтырату процесі қыртыстар мен өткір жиектерді жояды және тұрақты төмен жылтыр күңгірт бет береді — бұл қылшықпен немесе айнамен жасалған әрлеу емес. Жылтыратудан кейін екі сорт бірдей көрінеді; айырмашылығы коррозияға төзімділігінде.

201 баспайтын болат қалыпты ортада ішкі қуат шкафы мен тарату панелі қолданбалары үшін лайықты коррозияға төзімділікті ұсынады және ауқымдағы үнемді опция болып табылады. 304 тот баспайтын болаттан жасалған дәнекерленген парламенттік топса  сыртқы қоршаулар, ылғалды орталар немесе ұзақ мерзімді коррозияға төзімділік қатаң талап болып табылатын қондырғылар үшін жақсы таңдау болып табылады. Екеуі де ауқымдағы көптеген жіп өлшемі мен түйреуіш конфигурация комбинацияларында қол жетімді.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл топса диапазонында қандай нұсқалар бар?

Ассортимент он бір нұсқаны қамтиды: M6 және M8 өлшеміндегі ішкі және сыртқы жіп, 201 және 304 баспайтын болаттан жасалған, біріктірілген және алынбалы түйреуіш конфигурацияларында. M8×16 сыртқы жіпі панельді тереңірек орнату үшін ұзартылған шпилька опциясы ретінде де қол жетімді.

2-сұрақ: Біріктірілген және ажыратылатын түрлерінің айырмашылығы неде?

Біріктірілген типте бекітілген түйреуіш бар — оны алу мүмкін емес және топса есікті бөлшектеуге арналмаған. Ажыратылатын түрі баррель арқылы бүйірден шығатын тесігі бар; есікті құралсыз немесе дәнекерленген бекітуді бұзбай рамадан көтеруге мүмкіндік беру үшін түйреуіш сырғытады.

3-сұрақ: Ішкі және сыртқы жіптің айырмашылығы неде?

Сыртқы жіп нұсқасында панельдегі немесе жақтаудағы тесілген тесікке өтетін шығыңқы шпилька бар. Ішкі жіп нұсқасында панель жағынан болтты қабылдайтын бұрандалы розетка бар. Содан кейін екеуі де тұрақты орнату үшін бұрандалардан кейін орнына дәнекерленген.

4-сұрақ: Бұл топса қалай орнатылған?

Орнату шпильканы немесе розетканың ұшын есік панеліне немесе жақтауды орнату нүктесіне бұрап, содан кейін топсаны тұрақты бекіту үшін дәнекерлеуді қамтиды. Жіпті қосу және дәнекерлеу комбинациясы айналмалы есік жүктемесінде де, бүйірлік күштерде де топсаны тұрақты етеді.

5-сұрақ: M6 және M8 нұсқаларының негізгі өлшемдері қандай?

M6 дәнекерленген парламенттік айналмалы топсаның корпусының ұзындығы 17,3 мм, орталық аралығы 21 мм және түйреуіш диаметрі 6 мм. Үш бөшкенің биіктігі 29 мм және ені 11,5 мм. M8 нұсқасының корпусы 18 мм, орталық аралығы 22 мм, түйреуіш диаметрі 7,5 мм және ені 13 мм болатын бөшкенің биіктігі 33,5 мм.

6-сұрақ: Діріл жылтырату дегеніміз не?

Діріл жылтырату - бұл бөлік бетіндегі қылшықтарды және өткір жиектерді кетіретін, тұрақты төмен жылтыр күңгірт жабынды беретін айналдыру процесі. Бұл щеткамен өңделген немесе айна емес. Бұл топсаның 201 және 304 тот баспайтын нұсқалары бірдей дірілдеп жылтырату процесінен өтеді.

7-сұрақ: Тот баспайтын болаттан жасалған қандай сортты таңдауым керек?

Тот баспайтын болат 201 стандартты ішкі қуат шкафы мен коррозияға ұшырауы орташа болатын тарату панелі қолданбаларына сәйкес келеді. 304 баспайтын болат сыртқы қоршаулар, ылғалдылығы жоғары орталар немесе ұзақ мерзімді коррозияға төзімділік қиын талап болатын қондырғылар үшін жақсы таңдау болып табылады.
