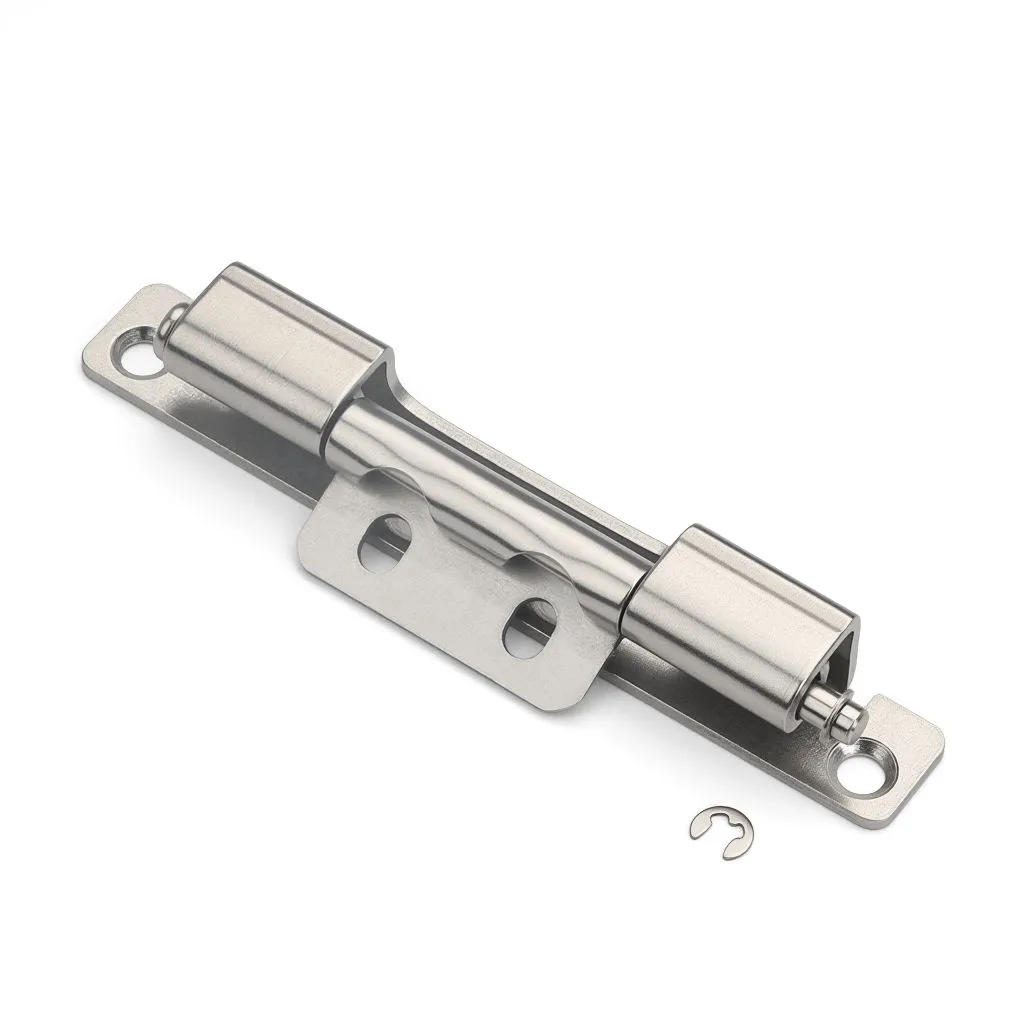

Тарату құрылғысының есік топсасы

Үлгі опциялары және тесік конфигурациялары

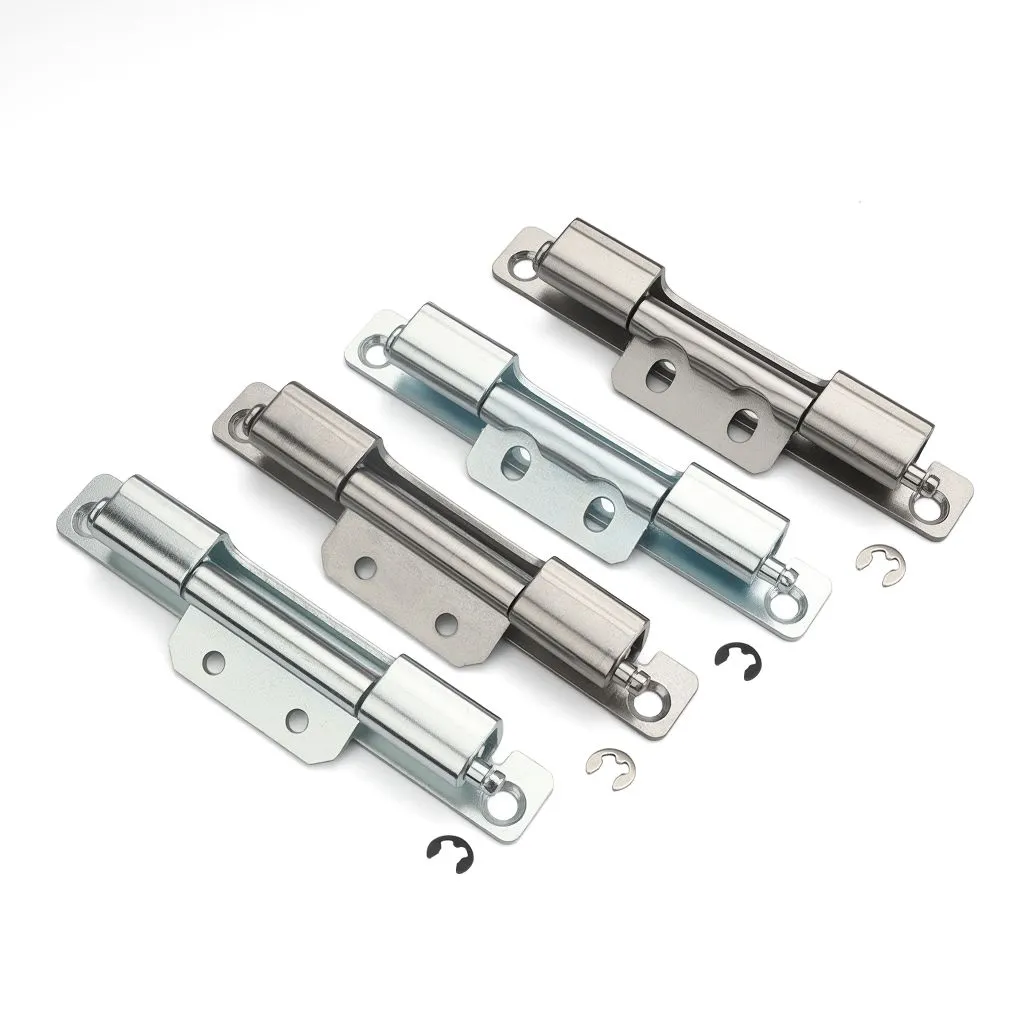

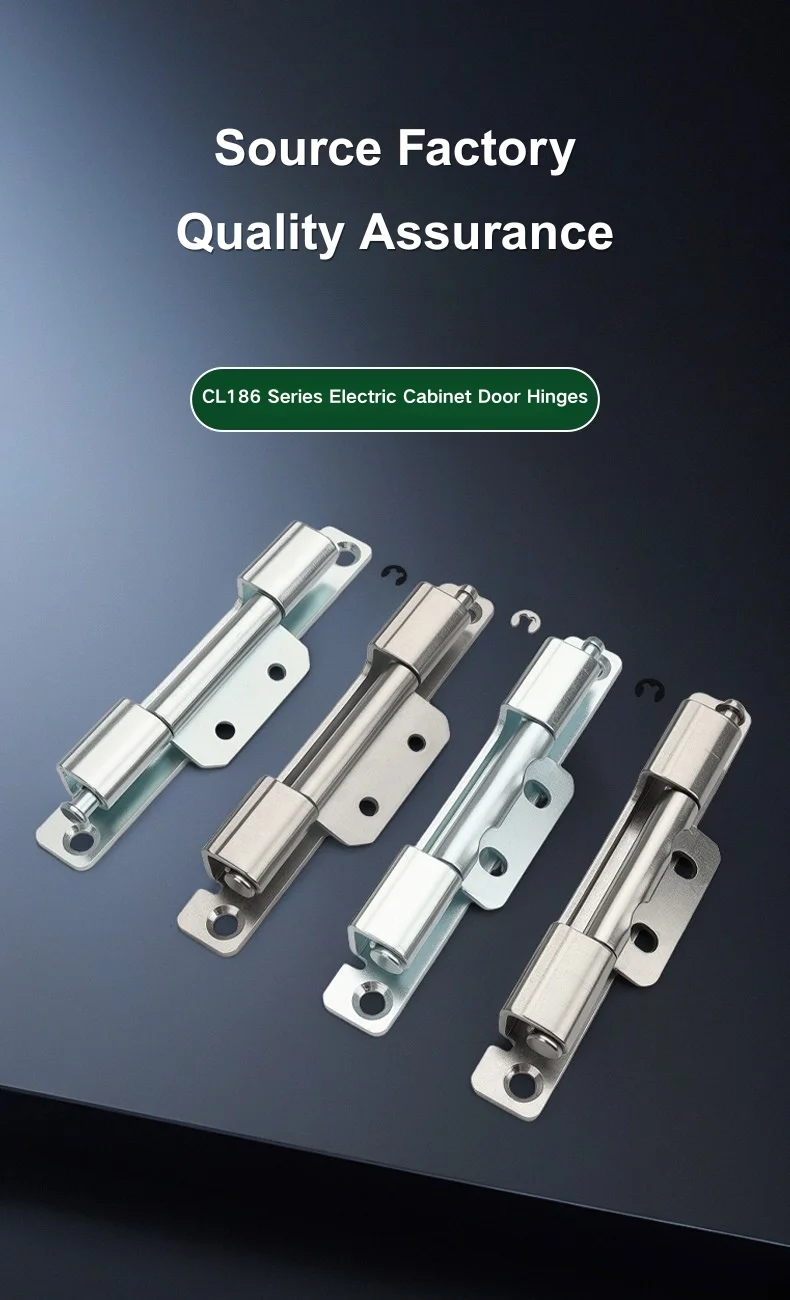

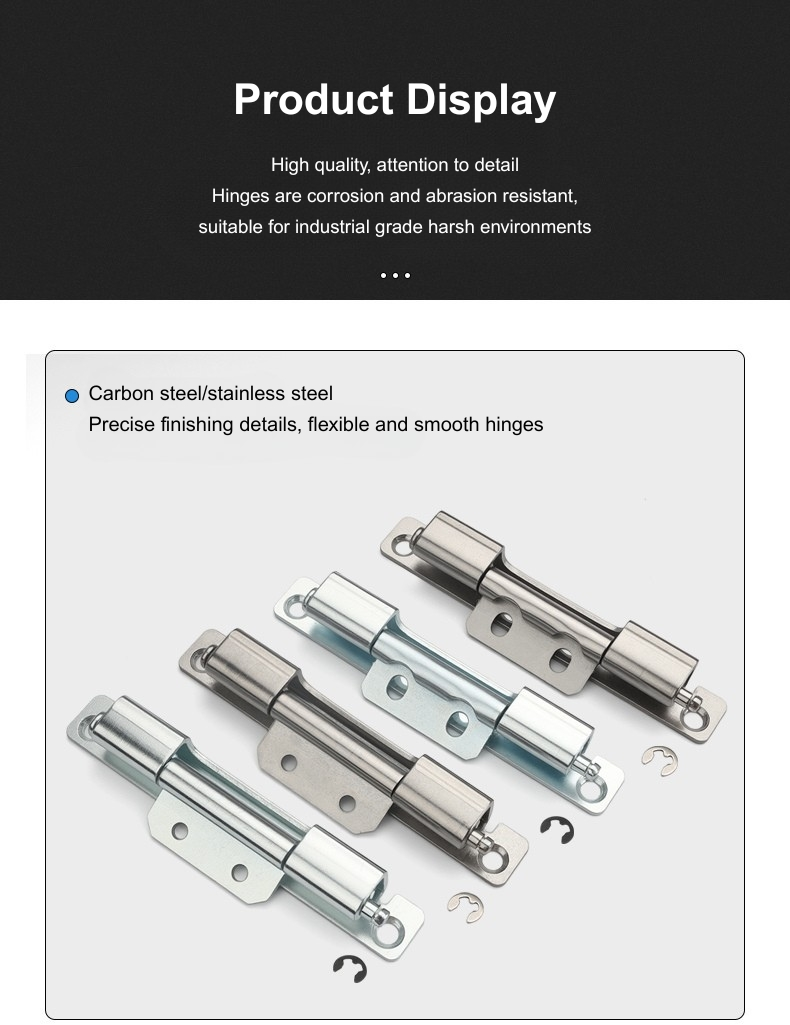

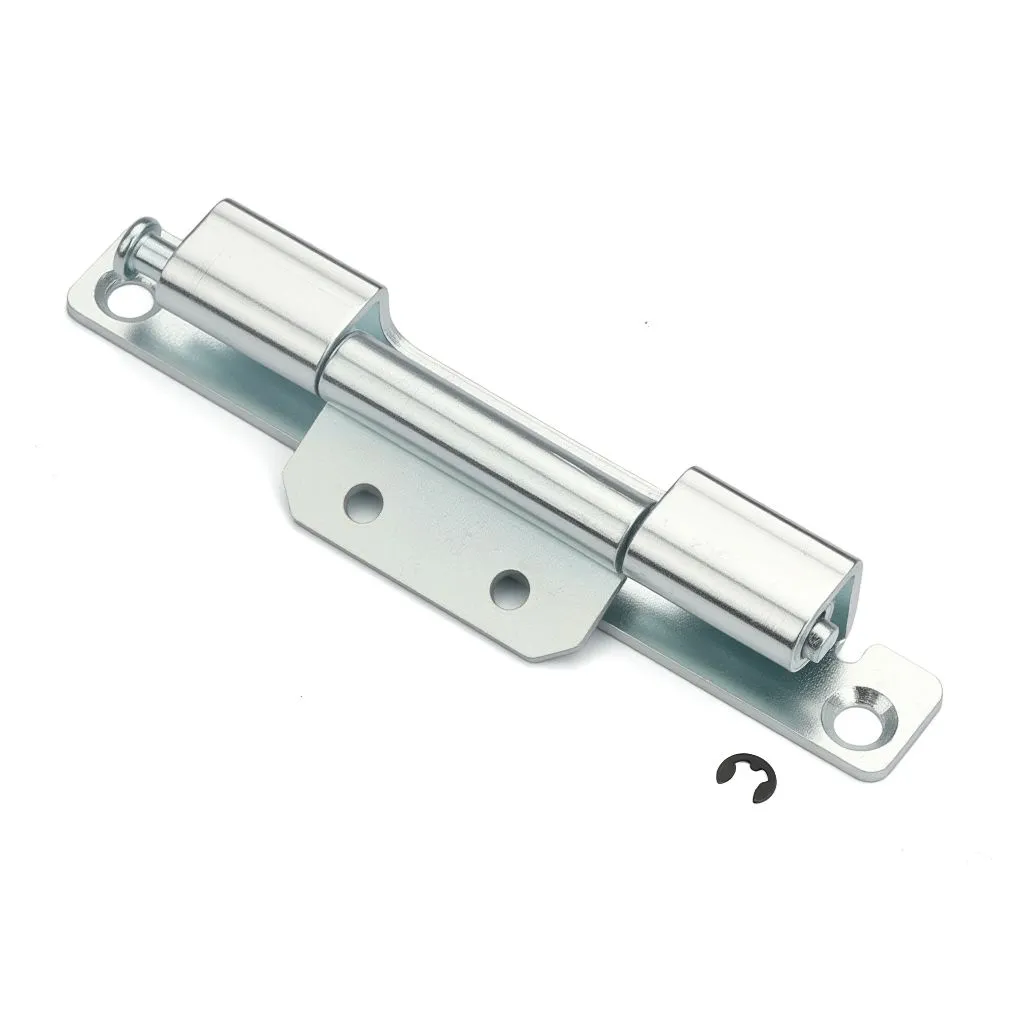

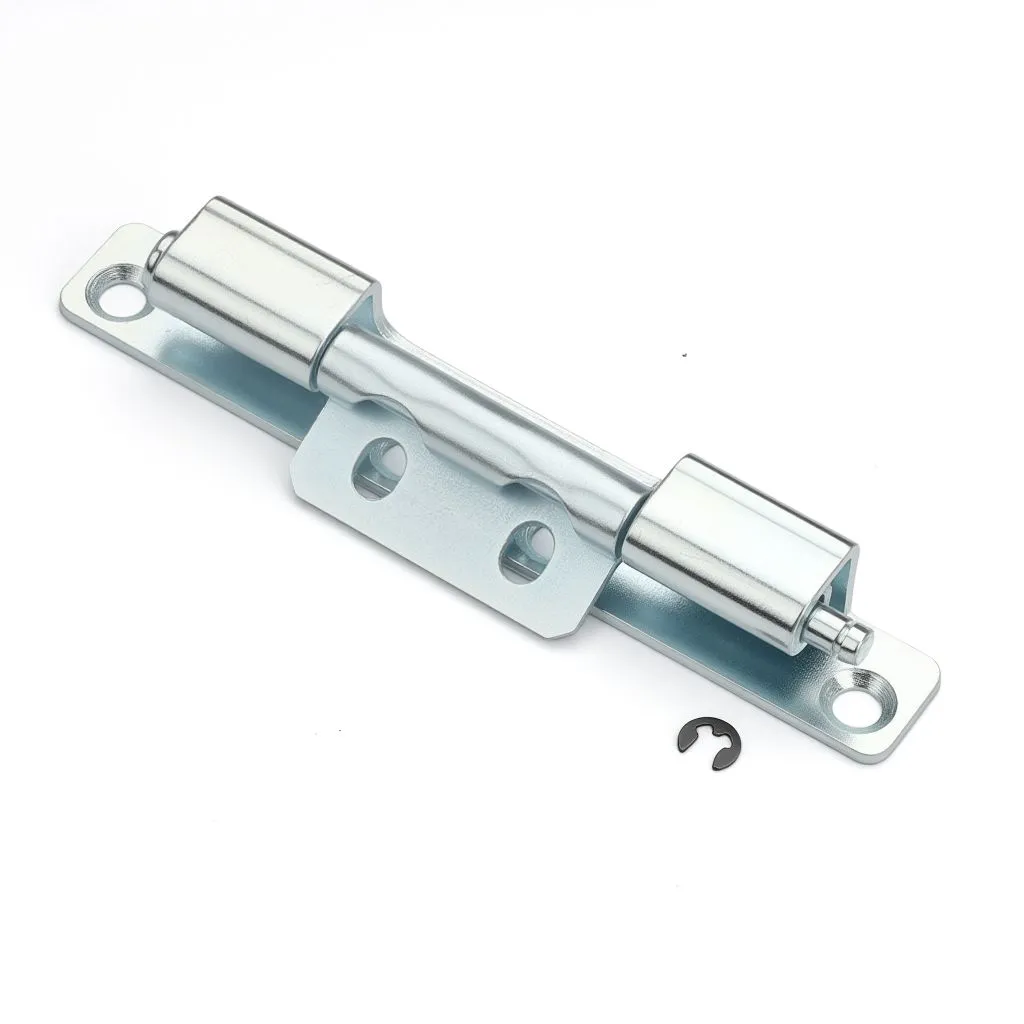

Тарату құрылғысының есік топсасы төрт нұсқада келеді: көміртекті болаттан жасалған дөңгелек тесік, баспайтын болаттан жасалған дөңгелек тесік, көміртекті болаттан жасалған ойық тесік және тот баспайтын болаттан жасалған ойық тесік. Құрылымдық өлшемдер төртеуі бойынша бірдей - жалғыз айырмашылық қанаттағы монтаждау тесіктерінің пішінінде. Дөңгелек саңылаулар ілмекті бұрап болғаннан кейін белгіленген күйде бекітеді; ойық тесіктер түпкілікті қатайту алдында топсаның орнын ауыстыруға мүмкіндік береді, бұл тығыздағышқа немесе жақтаудың ерініне мұқият туралауды қажет ететін есіктерді орнатуға көмектеседі.

Choosing between round and slotted hole on this unit comes down to your installation workflow. If door position is straightforward and consistent across a production run, round holes are fine. Егер блоктар арасында жақтаудың геометриясында қандай да бір өзгерістер болса немесе есікті бастапқы орнатудан кейін реттеу қажет болса, саңылаулар бар нұсқасы бұл процесті айтарлықтай жеңілдетеді.

Құрылымы және өлшемдері

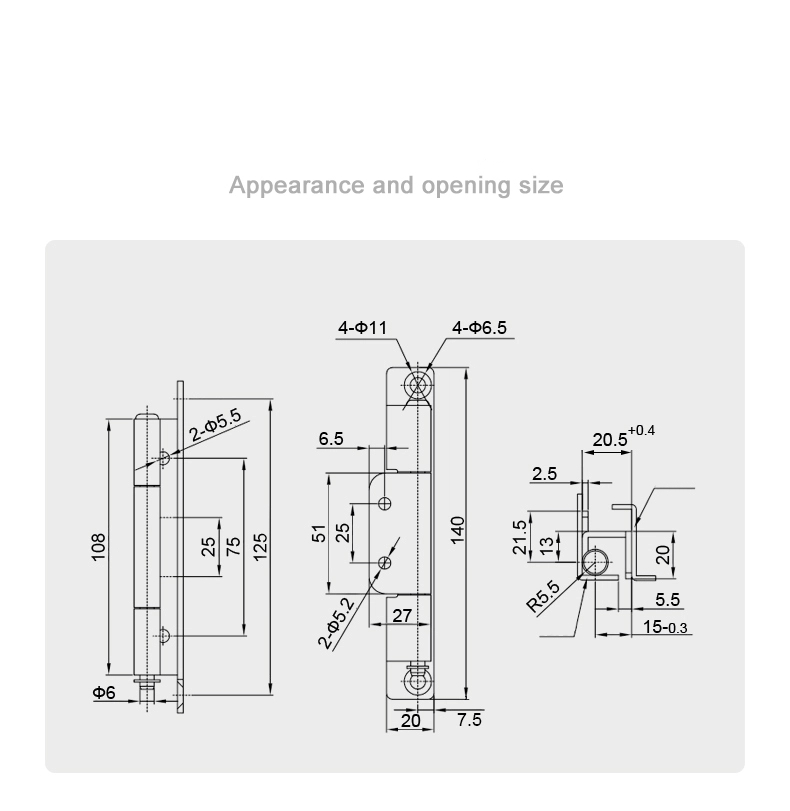

Есік топсасының жалпы биіктігі 108 мм, корпусының жалпы ұзындығы 125 мм. Бекіту қанаттары арасындағы ішкі аралық 75 мм, бөшкеде 25 мм орталық бөлігі бар. Бөшкенің диаметрі Φ6 мм, ал монтаждау қанаты биіктігі 140 мм, негізі ені 20 мм. Қанаттағы саңылаулар аралықтары 51 мм және 25 мм ортасынан өтеді, бүйірлік профильде 2×Φ5,5 мм бекіту саңылаулары бар.

Тарату құрылғысының есік топсасындағы жақтау арнасының қосылуының ені 20,5 мм (+0,4 мм төзімділік) және тереңдігі 15 мм (-0,3 мм төзімділік) бар, бөшкенің радиусы R5,5 мм. Бүйірлік профиль 21,5 мм жалпы қосу биіктігін, 13 мм ішкі контакт тереңдігін және арнаның кірісінде 2,5 мм қадаммен 5,5 мм бүйірлік ығысуын көрсетеді. Бұл өлшемдер топса жұмыс істеуге арналған жақтау арнасының геометриясын анықтайды - тапсырыс бермес бұрын шкафтың жақтауының ерекшеліктерімен салыстыруға тұрарлық.

Материалды және бетті өңдеу

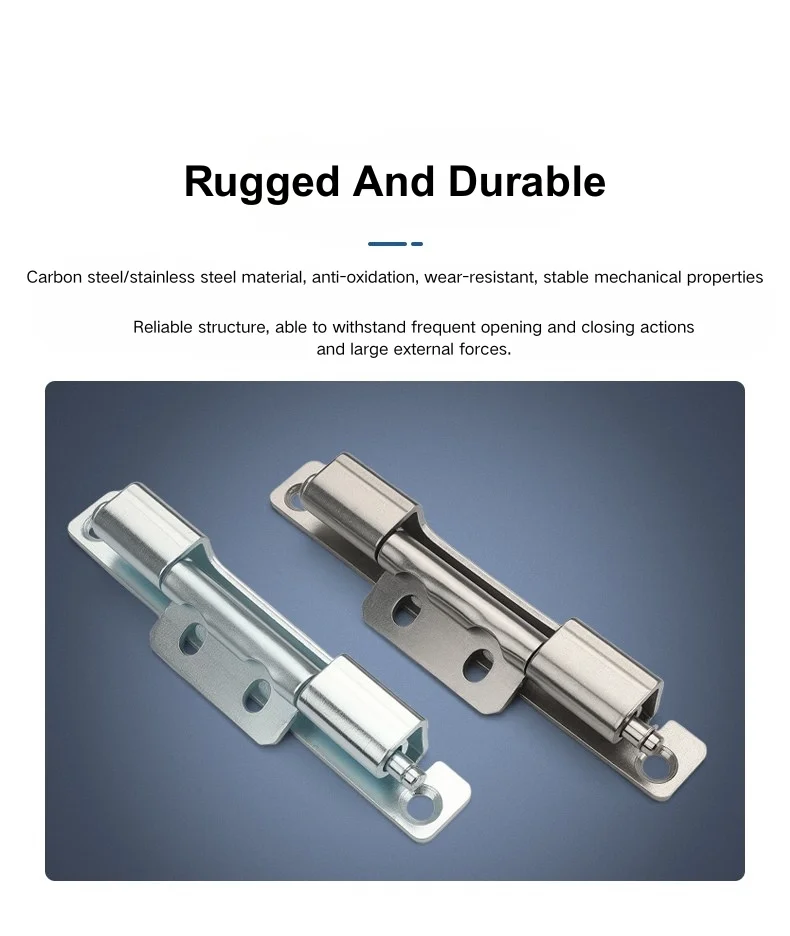

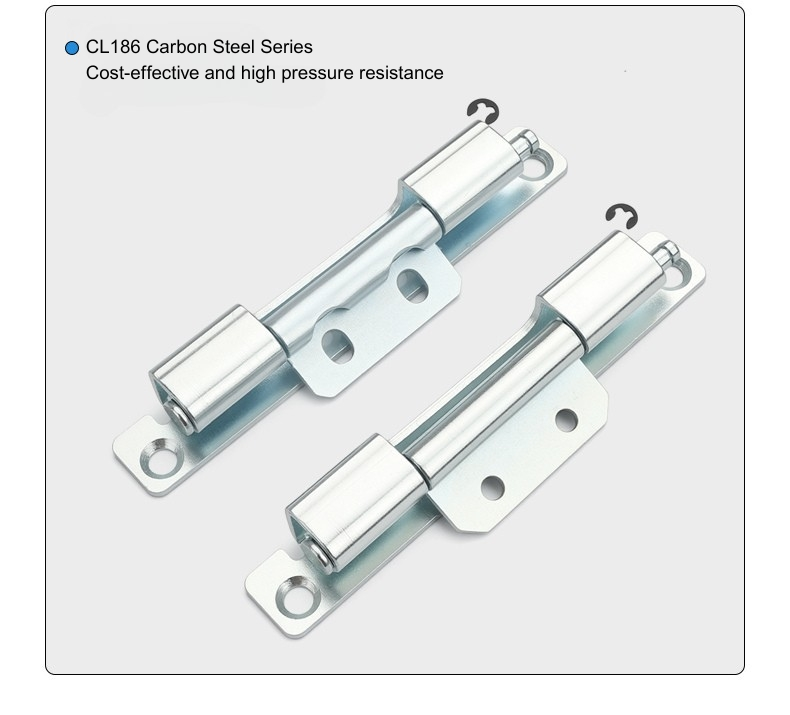

The Switchgear Door Hinge is available in galvanized carbon steel and 304 stainless steel. Көміртекті болат нұсқасы стандартты ішкі қоршау орталарына – тарату тақталарына, басқару панельдеріне және коррозияға ұшырауы төмен құрғақ немесе климаттық бақыланатын кеңістіктердегі жабдық шкафтарына сәйкес келеді. It's the more cost-effective option for high-volume cabinet builds where the installation environment is predictable.

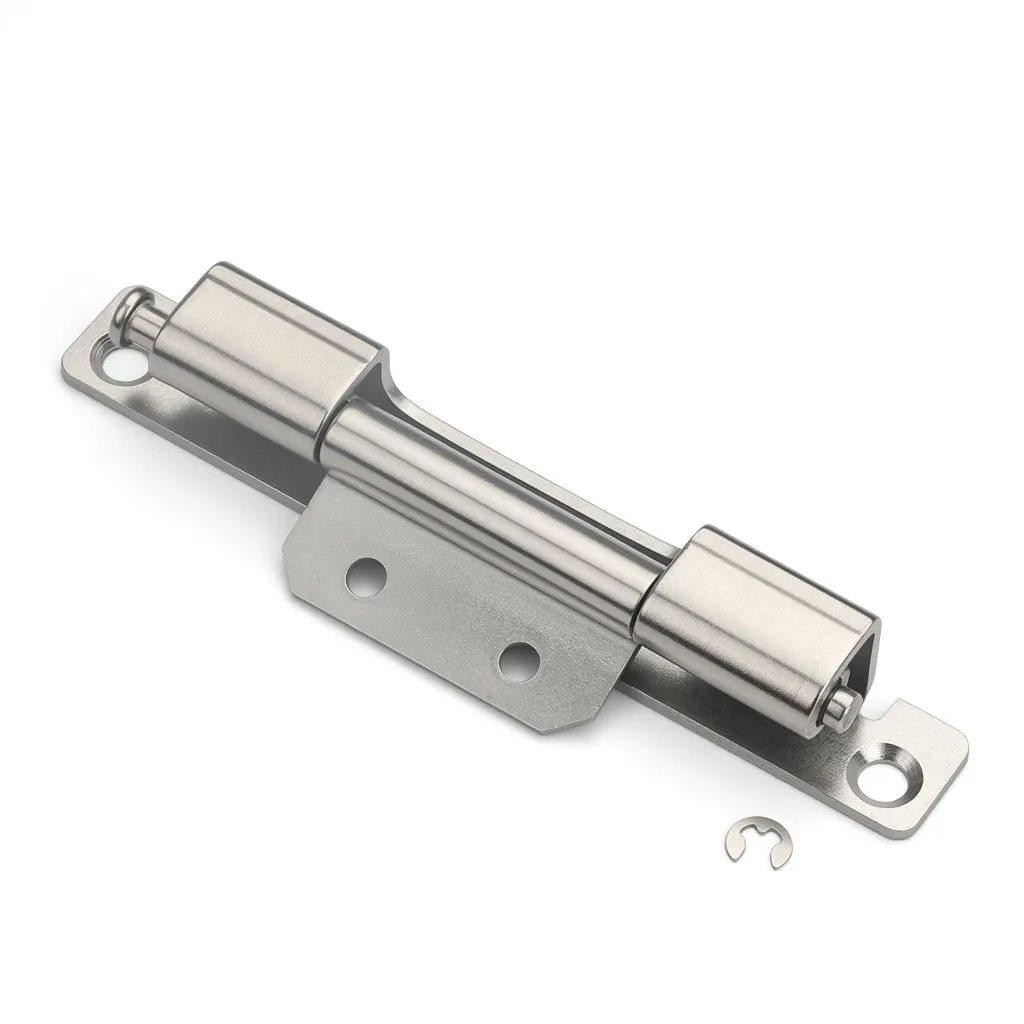

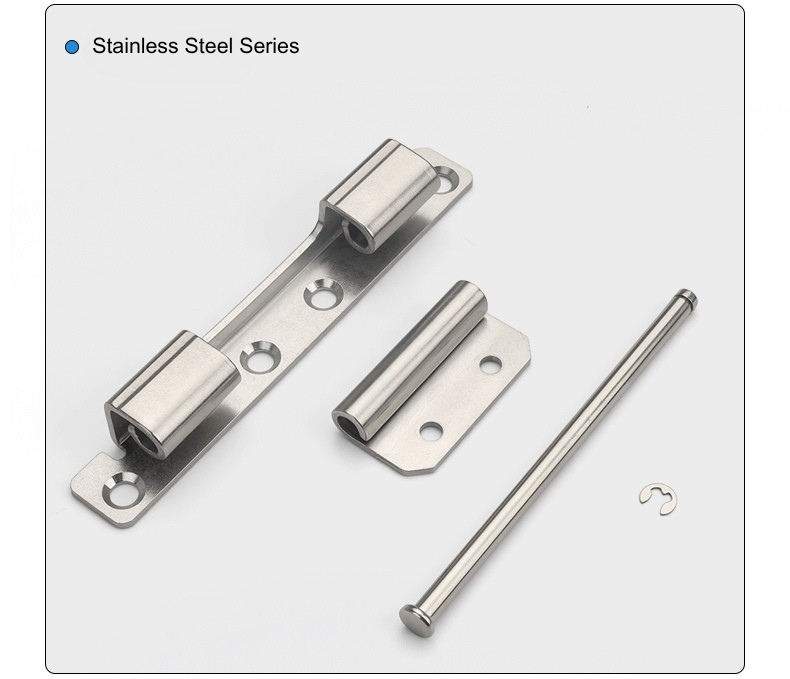

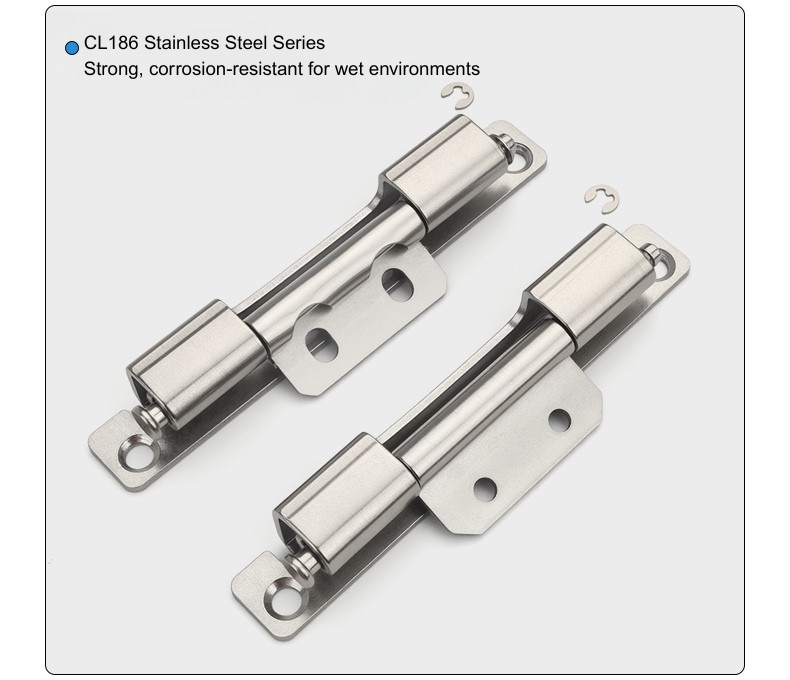

Тот баспайтын болаттан жасалған есік топсасы  сыртқы тарату құрылғылары, ылғалды техникалық бөлмелер, жағалаудағы қондырғылар немесе қоршау қызмет ету мерзімі ішінде ылғалға ұшырайтын кез келген қолданба үшін дұрыс таңдау болып табылады. Тот баспайтын материал сонымен қатар шкафтың әрлеу стандарты барлық жабдықта бетінің дәйекті көрінісін талап еткенде белгіленеді, өйткені ол қиын жағдайларда уақыт өте келе мырышталған болаттан жақсы көрінеді.

Жиі қойылатын сұрақтар

1-сұрақ: CL186 үшін қандай нұсқалар бар?

CL186 төрт нұсқада келеді: дөңгелек саңылаулы көміртекті болат, дөңгелек саңылаулы баспайтын болат, саңылаулары бар көміртекті болат және ойық тесігі бар баспайтын болат. Барлығы бірдей дене өлшемдері мен жақтау арнасының қосылу геометриясын бөліседі.

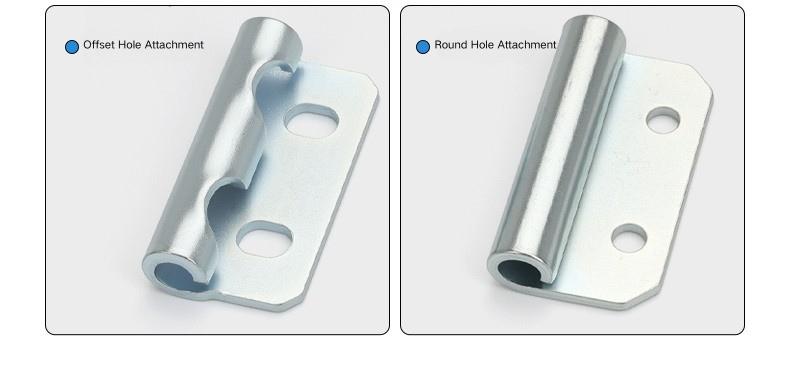

2-сұрақ: Дөңгелек саңылау мен ойық тесік нұсқаларының айырмашылығы неде?

Дөңгелек саңылау нұсқасы ілмекті бұрап болғаннан кейін белгіленген күйде бекітеді. Саңылаулы саңылау нұсқасы түпкілікті қатайту алдында монтаж күйін реттеуге мүмкіндік береді, бұл орнату кезінде есіктің туралануын дәл баптау қажет болғанда немесе шкаф бөліктері арасында жақтаудың геометриясында ауытқулар болған кезде пайдалы.

3-сұрақ: CL186 қалай орнатылған?

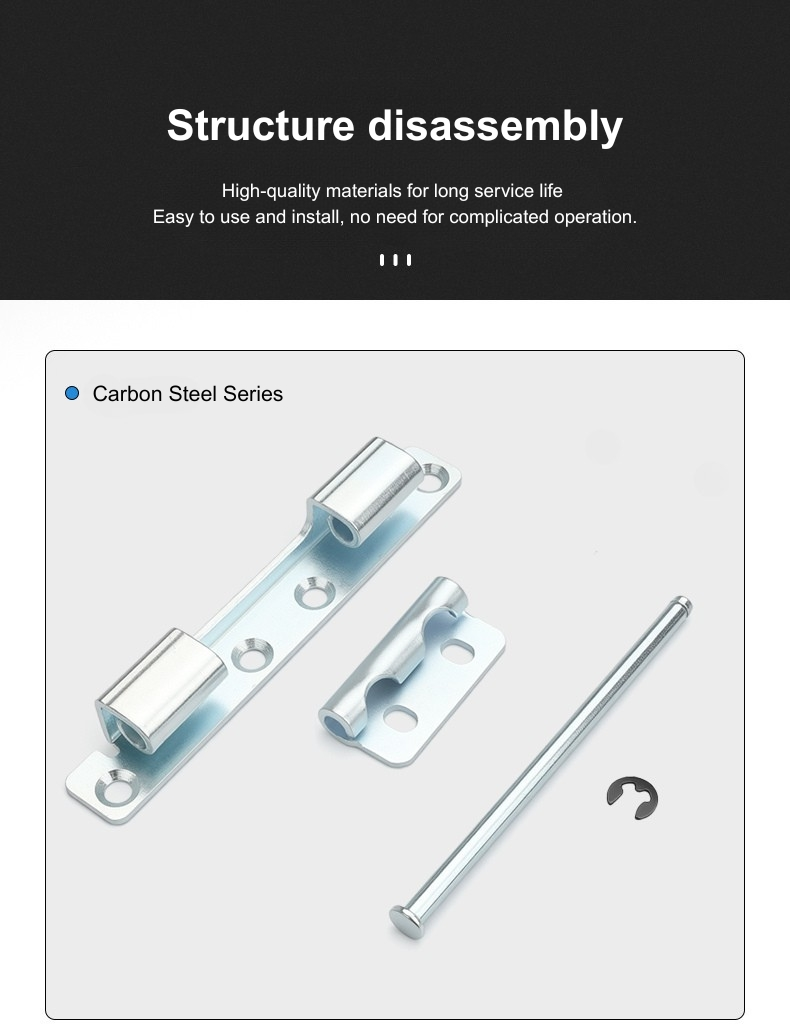

CL186 бұрандамен бекітілген. Бекіту қанаты берілген саңылаулардың көмегімен есік тақтасына бекітіледі, ал топса корпусы шкафтың жақтауының арнасына қосылады. Бұл модель үшін дәнекерлеу қажет емес.

4-сұрақ: CL186 негізгі өлшемдері қандай?

CL186 корпусының ұзындығы 125 мм және ішкі аралығы 75 мм болатын жалпы биіктігі 108 мм. The barrel is Φ6 mm. Монтаждау қанатының биіктігі 140 мм, негізі 20 мм. Жақтау арнасының ені 20,5 мм (+0,4 мм) және тереңдігі 15 мм (-0,3 мм).

5-сұрақ: Сыртқы қоршаулар үшін қандай материалды таңдауым керек?

Тот баспайтын болаттан жасалған нұсқасы сыртқы қондырғылар, ылғалды орталар немесе коррозияға төзімділік ұзақ мерзімді талап болып табылатын кез келген жерде дұрыс таңдау болып табылады. Мырышталған көміртекті болат нұсқасы стандартты ішкі шкаф қолданбаларына сәйкес келеді.

6-сұрақ: CL186 жасырын топса ма?

Иә — CL186 тарату құрылғысының есік топсасы есік жабылған кезде, сыртқы есік бетінде көрінетін жабдықты қалдырмай, шкаф жақтауының арнасының ішінде отырады. Топсаның корпусы рамалық профильге толығымен енеді.

7-сұрақ: Орнатқаннан кейін есікті алуға болады ма?

Иә. CL186 алынбалы топса болып табылады — топса ажыратылғаннан кейін есікті құралсыз рамалық арнадан көтеруге болады. Бұл есікті кезеңді түрде алып тастау қажет болатын шкафтарды құрастыру желілері мен далалық техникалық қызмет көрсету үшін оны практикалық етеді.

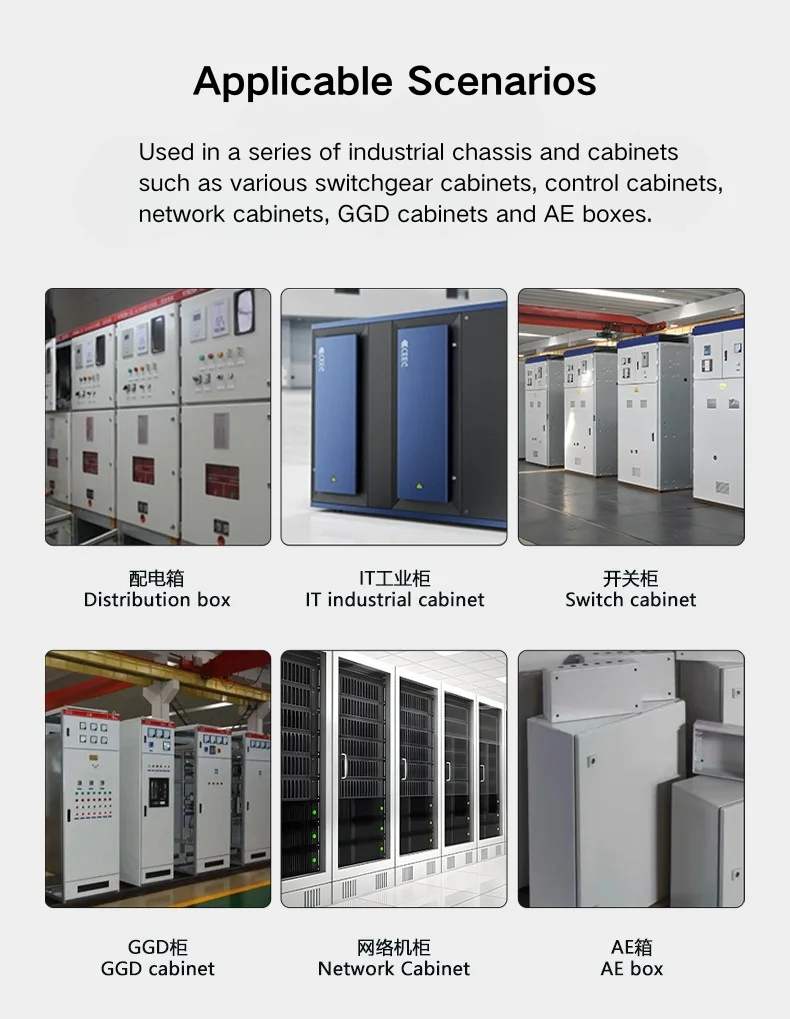

8-сұрақ: CL186 қандай шкаф түрлеріне жарамды?

CL186 жасырын топсасы тарату құрылғыларының шкафтарында, электр тарату қораптарында, басқару шкафының есіктерінде және өнеркәсіптік жабдықтың қоршауларында қолданылады — кез келген жерде таза сыртқы профилі бар алынбалы, жасырын топса қолайлы сипаттама болып табылады.
