RMU шкафының мырыш қорытпасының топсасы

Yitai Lock көлемі бойынша RMU шкафының жабдығын сатып алатындар үшін RMU шкафының мырыш қорытпасының топсасы CL208 екі Φ8 мм бөшкелері және Φ4 мм түйреуіштері бар қос бөшкелік дизайнды пайдаланады, бұл топсаға бірдей өлшемдегі бір баррель түріне қарағанда кеңірек жүк көтергіш бет береді. Жалпы ізі 48 × 26 мм, дәнекерлеу арқылы орнатылады және әрлеудің екі нұсқасы - қара және ашық хром - RMU және тарату құрылғылары нарығындағы ең көп таралған шкаф бетінің өңдеуін қамтиды.

Құрылымы және өлшемдері

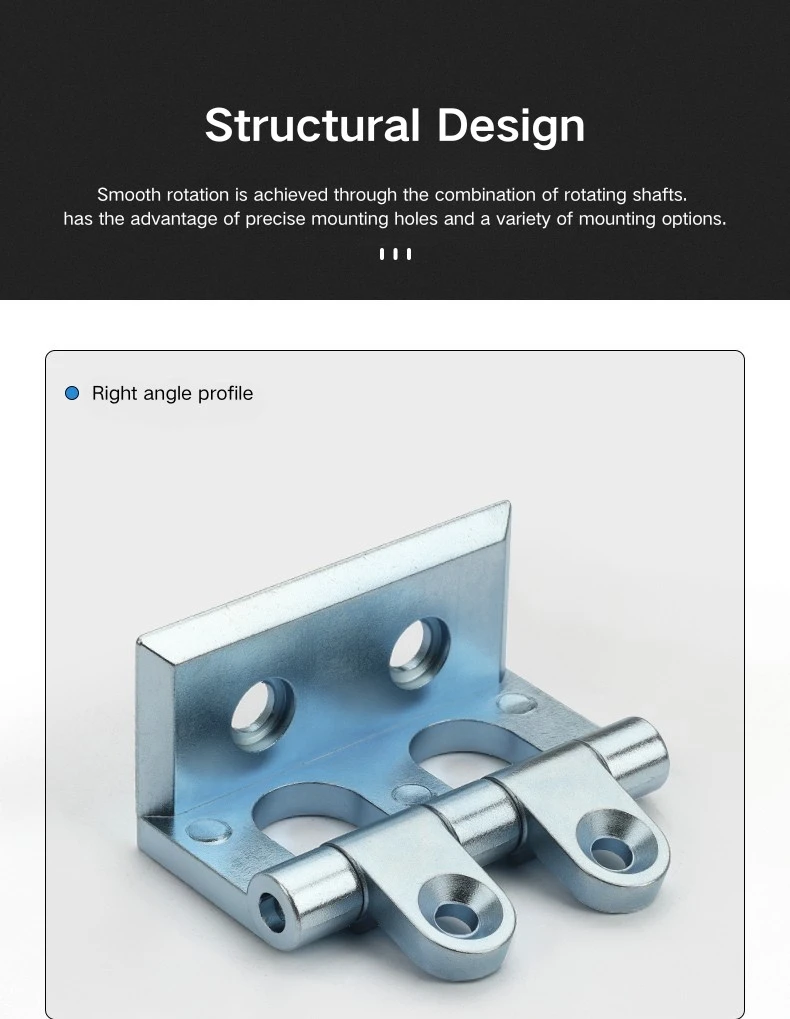

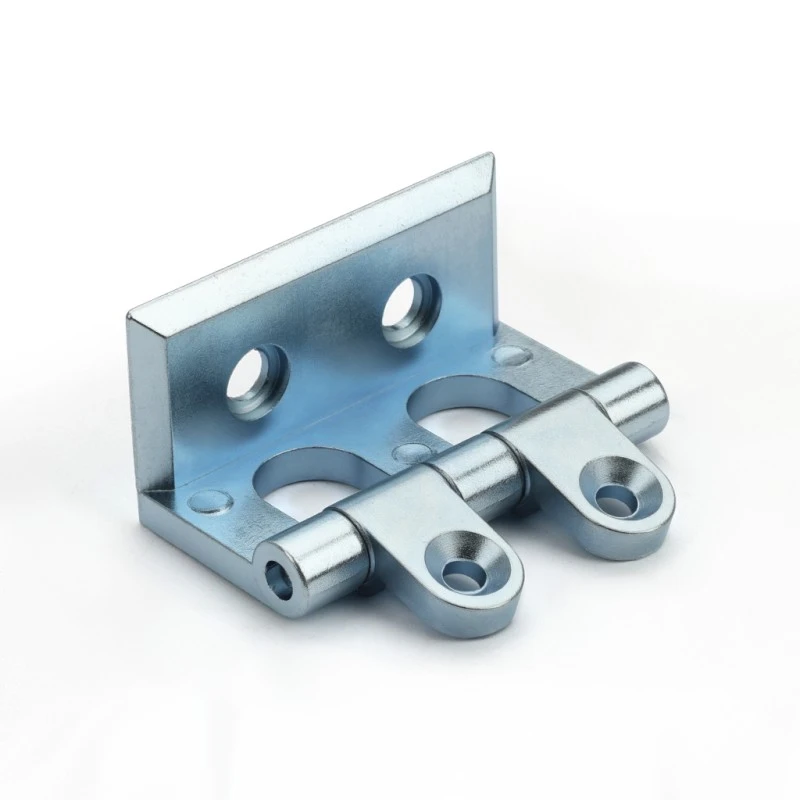

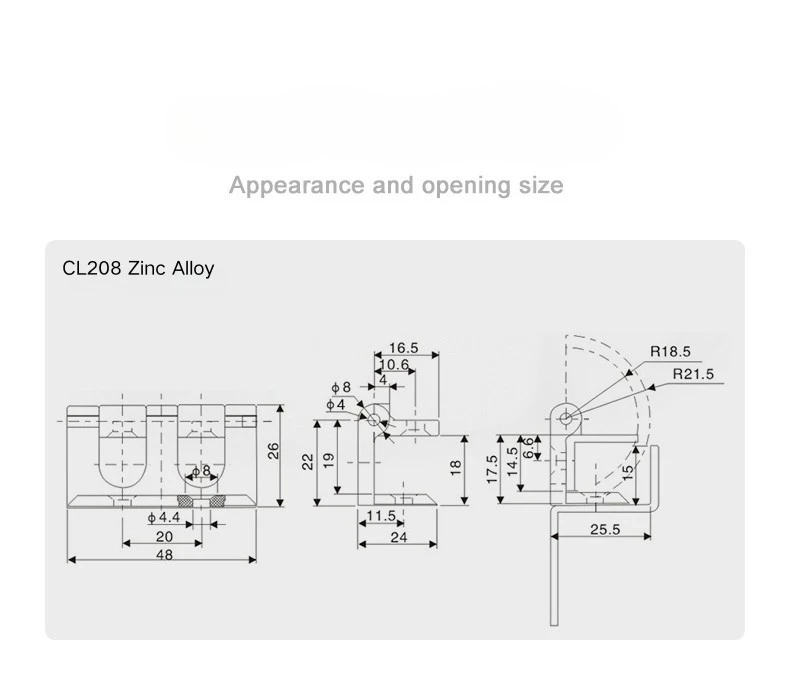

RMU шкафының мырыш қорытпасынан жасалған топсасының ені 48 мм және жалпы биіктігі 26 мм, екі бекіту қанатының арасындағы аралық 20 мм. RMU шкафының мырыш қорытпасы топсасы бір түйінге емес, ортақ Φ4 мм түйреуішке екі Φ8 мм бөшкелерді пайдаланады — мойынтіректердің кеңірек беті есік жүктемесін біркелкі таратады және қайталап қолданғанда жақсырақ ұстайды. Бөшке жинағы жапырақ жиегінен 16,5 мм қашықтықта орналасқан, түйреуіш ортасы 10,6 мм.

Бүйірлік профильде RMU шкафының мырыш қорытпасының топсасының есік панелінің қосылу тереңдігі 24 мм және жақтаудың бүйірлік ені 25,5 мм. Жақтаудың қосылу бөлігінің биіктігі 22 мм, негізі 11,5 мм, ал бүйірлік саңылау 14,5 мм ішкі қадаммен және 6,6 мм түйреуіш ығысуымен жалпы биіктігі 17,5 мм болады — өлшемдер RMU және тарату шкафының конструкцияларына тән жақтау арнасының геометриясына сәйкес келеді.

Ашылу бұрышы және есікті басқару

RMU шкафының мырыш қорытпасының топсасының ерекше ерекшелігі - 270° ашылу бұрышы. Шкафтың стандартты топсаларының көпшілігі 90°, 120° немесе 180° бұрышқа ашылады — 270° бұрылмалы есік тік бұрышта немесе жарты жолда тоқтамай, шкафтың бүйіріне қарай тегіс дерлік артқа бүгілуі мүмкін дегенді білдіреді. RMU және сақиналы негізгі құрылғы қолданбаларында бұл техниктерге орнату, техникалық қызмет көрсету немесе кабельді басқару үшін интерьерге кедергісіз қол жеткізу қажет болғанда нақты айырмашылықты жасайды.

RMU шкафының мырыш қорытпасының топсасындағы доға радиусы R18,5 мм-ден R21,5 мм-ге дейін бұрылмалы диапазон арқылы өтеді, бұл есік ашылған кезде өтетін конверттің аралығын анықтайды. Шкафты орналастыру кезінде мұны ескерген жөн - есіктің кедергісіз толық айналуын аяқтау үшін шкафтың жанында жеткілікті бос орын болуы керек.

Аяқтау опциялары және қолданба

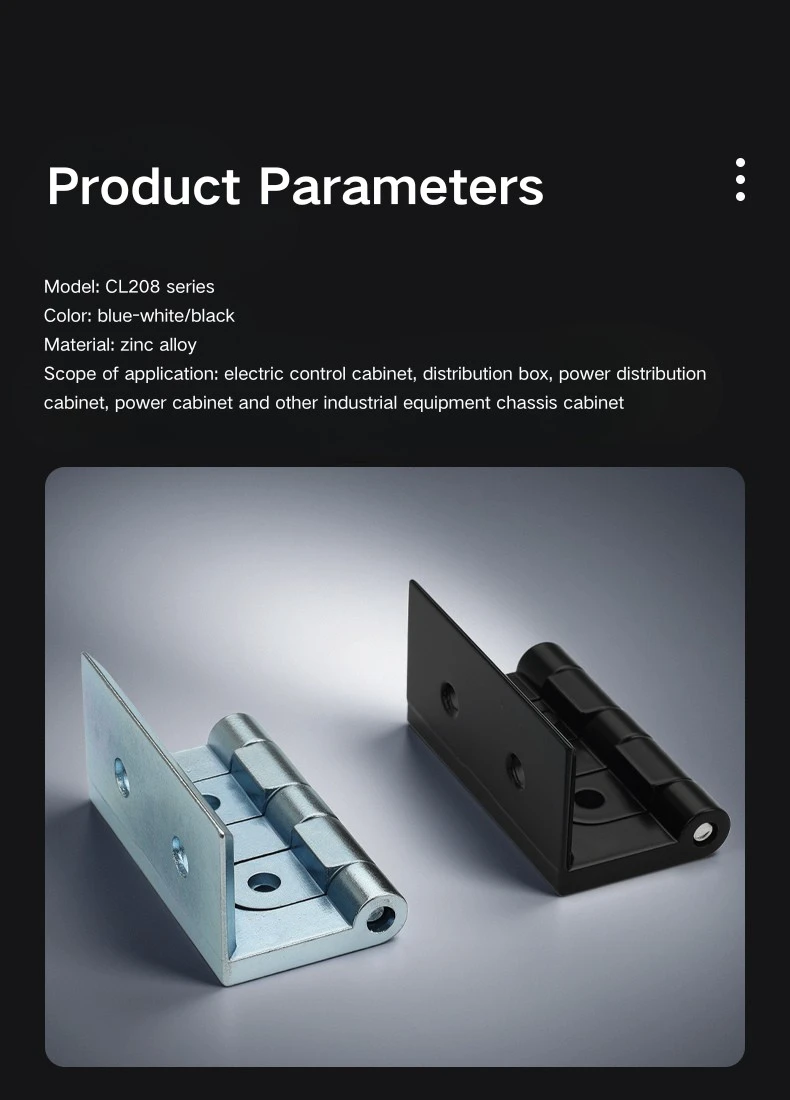

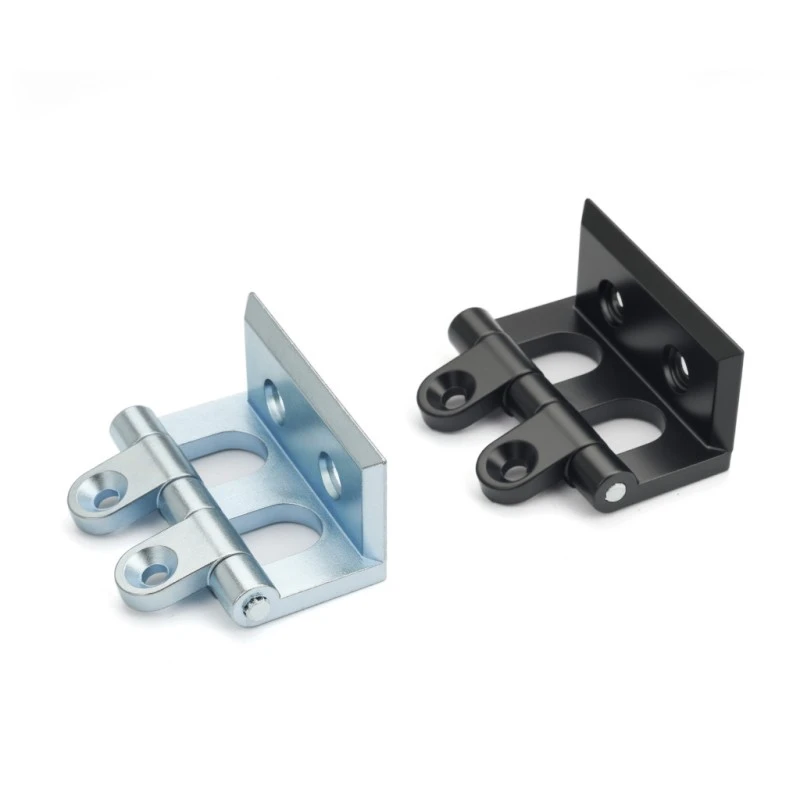

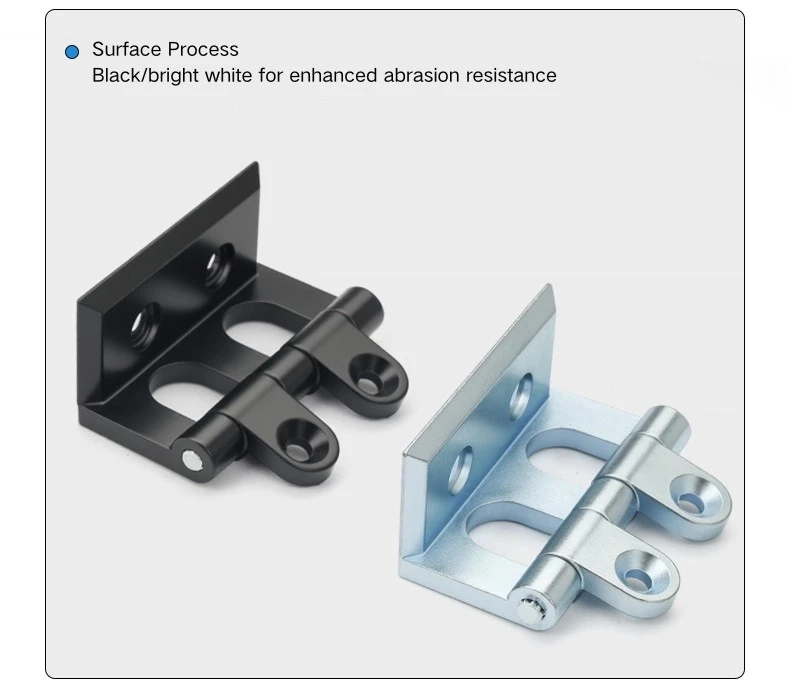

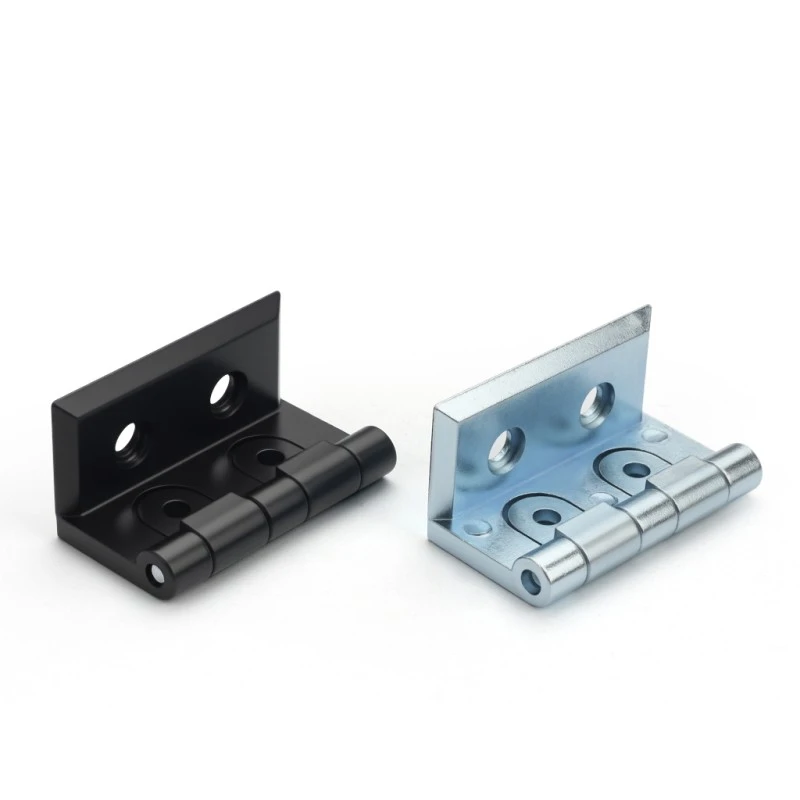

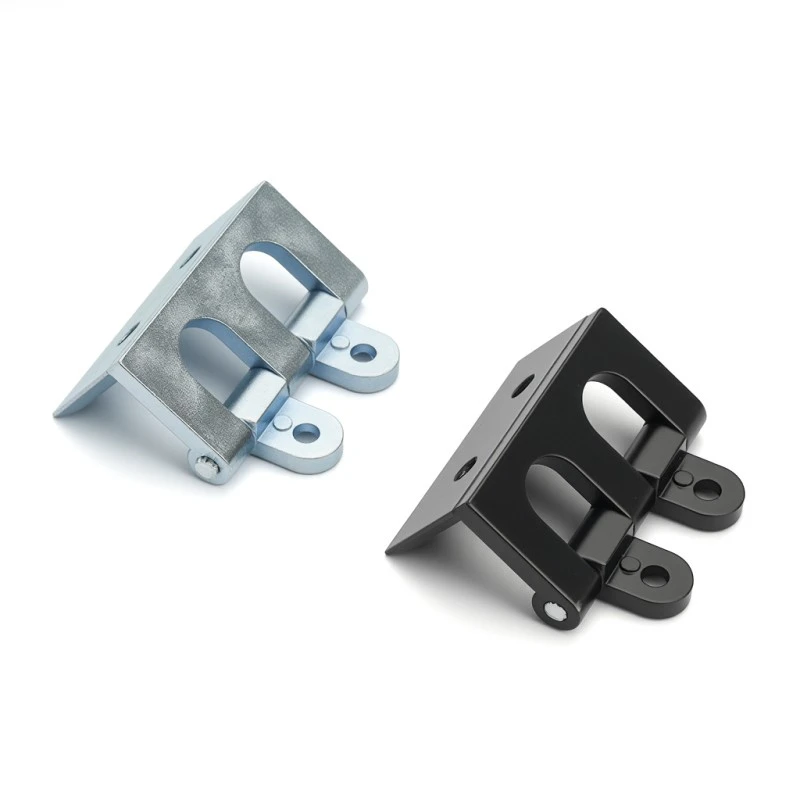

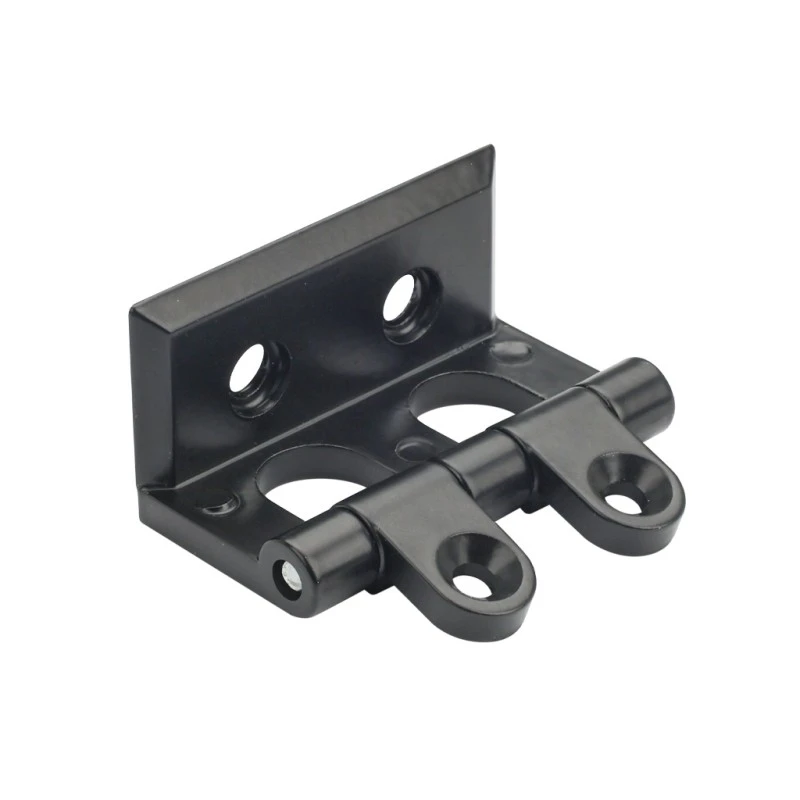

RMU шкафының мырыш қорытпасының топсасы екі әрлеумен келеді: қара және ашық хром. Қара түсті ұнтақпен қапталған шкаф корпустарына сәйкес келеді және шкафтың сырты стандартты өнеркәсіптік әрлеу болып табылатын RMU құрылыстарында жиірек таңдау болып табылады. Ашық хром жылтыратылған, шағылыстыратын көрініс береді және ілмектер шкафтың жалпы эстетикасының бөлігі болып табылатын ашық түсті немесе сәндік қоршау панельдерінде жақсы жұмыс істейді.

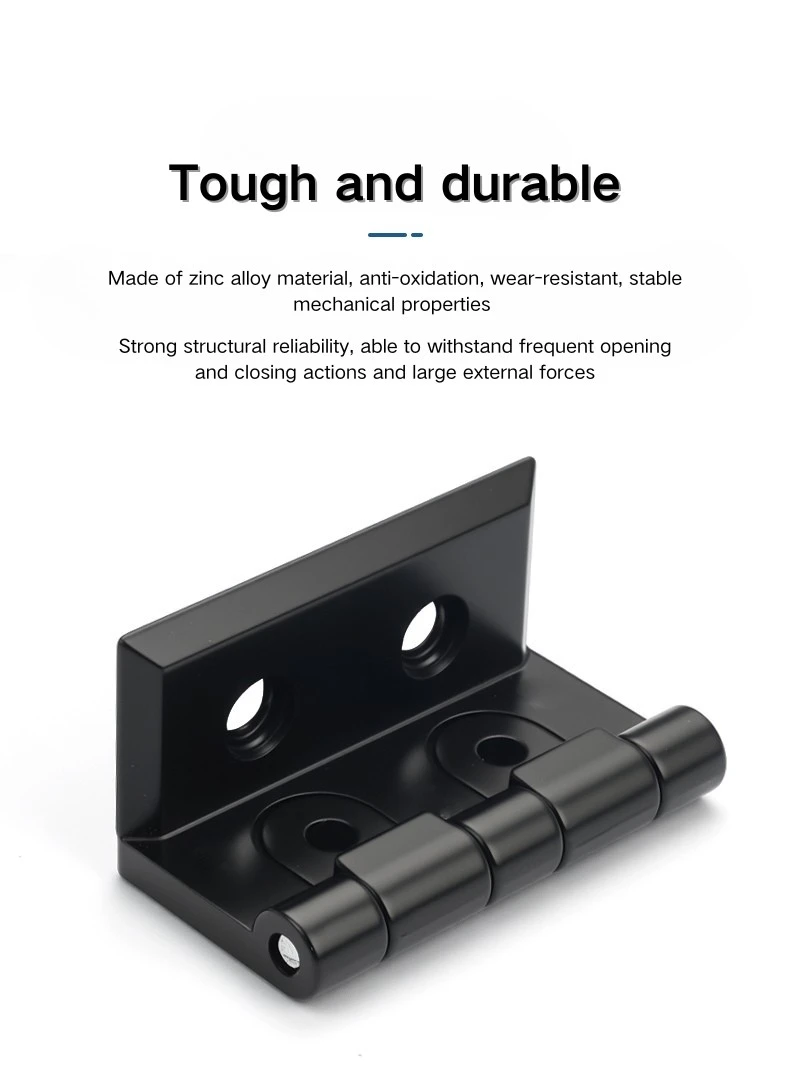

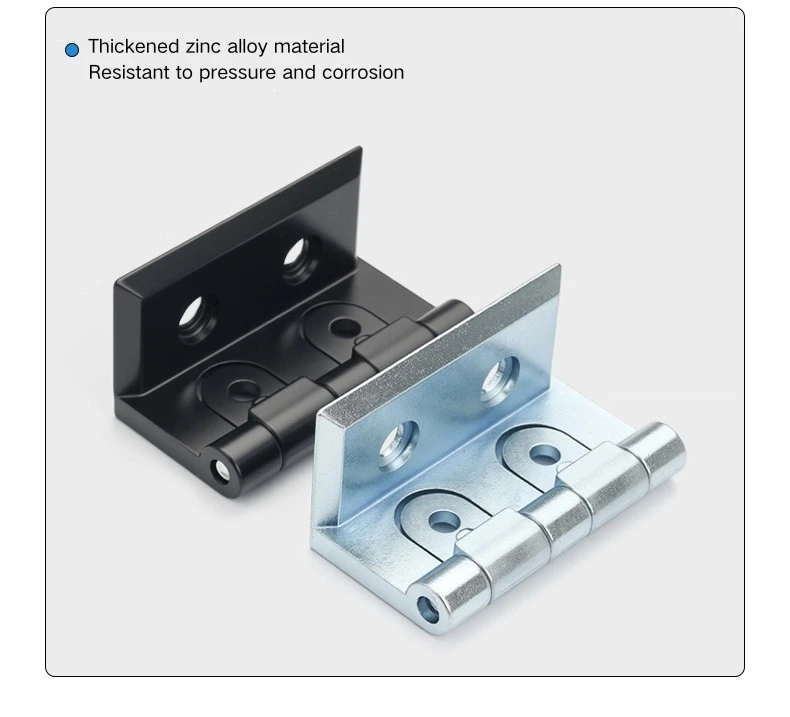

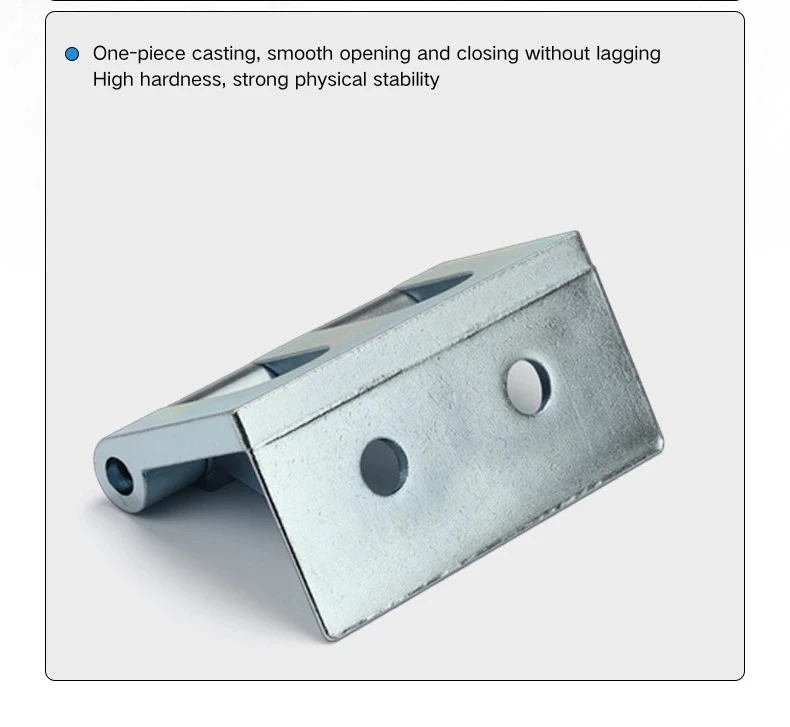

RMU шкафының мырыш қорытпасының топсасының екі әрлеуі де дайындау кезінде тікелей шкафтың жақтауына дәнекерленген, сондықтан әрлеуді таңдау құрылыс кезеңінде тұрақты шешім болып табылады. Мырыш қорытпасының конструкциясы типтік ішкі өндірістік орталарды жақсы өңдейді, ал құйма корпусы өндіріс партиялары бойынша дәйекті өлшемдік дәлдік береді — топса бірнеше шкаф бірліктері арқылы түйісетін жақтау арнасымен дәл сәйкес келуі қажет болғанда пайдалы.

Жиі қойылатын сұрақтар

1-сұрақ: CL208 топсасының ашылу бұрышы қандай?

CL208 270°-қа дейін ашылады, бұл есікті тегіс айналып өтіп, шкаф жақтауымен бірге толығымен дерлік артқа бүгуге мүмкіндік береді. Бұл оның RMU және сақиналы негізгі блок шкафтары үшін көрсетілген негізгі себебі, онда толық ішкі қол жетімділік тұрақты талап болып табылады.

2-сұрақ: CL208 жалпы өлшемдері қандай?

CL208 мырыш қорытпасынан жасалған шкаф топсасының ені 48 мм және биіктігі 26 мм, бекіту қанаттары арасындағы ішкі аралығы 20 мм. Жақтаудың бүйіріндегі қолжеткізу 25,5 мм және есік тақтасының қосылу тереңдігі 24 мм.

3-сұрақ: CL208 қалай орнатылған?

CL208 дәнекерленген топса болып табылады — ол дайындау кезінде дәнекерлеу арқылы шкафтың жақтауына және есік тақтасына бекітіледі. Бұл модель үшін бұрандалы бекіту опциясы жоқ.

4-сұрақ: Аяқтаудың қандай нұсқалары бар?

CL208 қара мырыш қорытпасымен және ашық хром мырыш қорытпасымен келеді. Қара - күңгірт немесе ұнтақпен қапталған қоршаулар үшін стандартты таңдау; ашық хром жеңілірек немесе сәндік шкафтың әрлеуіне сай келеді.

5-сұрақ: CL208 қандай шкаф түрлеріне арналған?

CL208 негізінен сақиналы негізгі блок шкафтарына арналған және сонымен қатар электр тарату қораптарында, өнеркәсіптік басқару шкафтарында және тарату құрылғыларының корпустарында қолданылады. 270° ашылу бұрышы есіктің толық тазалығы функционалдық талап болып табылатын RMU қолданбалары үшін әсіресе маңызды.

6-сұрақ: 270° бұрылмалы есік үшін бос орын қажет пе?

Иә. Есік ашылған кезде R18,5-тен R21,5 мм-ге дейінгі доға арқылы өтеді. Шкафты орналастыру кезінде көрші құрылымдарға немесе жабдыққа соқпастан есіктің толық айналуын аяқтау үшін шкафтың жанында жеткілікті бос орын бар екеніне көз жеткізіңіз.

7-сұрақ: CL208 тот баспайтын болаттан жасалған ба?

CL208 қазіргі уақытта тек мырыш қорытпасында, қара және ашық хромда қол жетімді. Тот баспайтын болаттан жасалған шкаф топсаларының опциялары үшін қолданбаңызға байланысты Yitai Lock ауқымындағы басқа үлгілер қолайлырақ болуы мүмкін.
