Қуат шкафының есіктері бүйірлік иілу топсасы

Қуат шкафының немесе тартпа шкафының конструкцияларына арналған Yitai Lock-тен көтерме сатылатын шкаф есігінің топсалары үшін қуат шкафының есіктерінің бүйірлік иілу топсасының ауқымы үлкен икемділік береді — барлығы он алты нұсқа, әртүрлі жақтау тереңдіктерін, есік панелінің қалыңдығын және орнату тақтасының конфигурацияларын, CL90, CL90, CL90, CL90, CL90, CL233 сериясы. Көптеген модельдердегі алдыңғы бекіту тақталары саңылау немесе дөңгелек саңылауларды бекітетін тұрақты 36 × 17,7 мм немесе 25 × 17,7 мм ізін бөліседі, бұл есік панелінің орналасуын қайта өңдеуді қажет етпей, жақтау профиліне негізделген дұрыс үлгіні таңдауды оңай етеді.

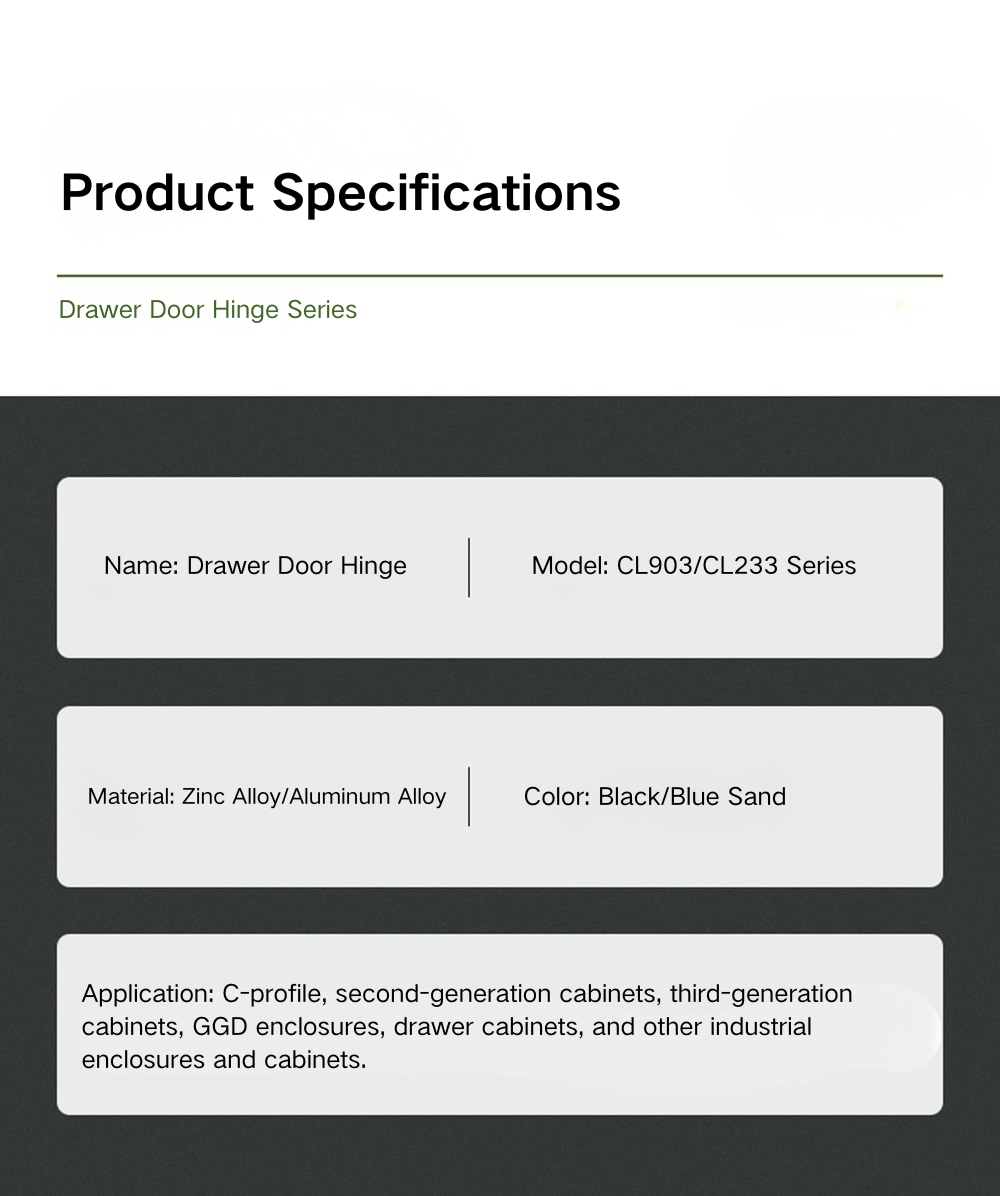

Өнім үлгісі	Бүйірден орнатылған шкаф топсасы
Беттік өңдеу	Цинк қорытпасы
Қосымша материалдар	Қара/Көк құм
Қолданылуы	Түрлі типтегі коммутатор шкафтары, басқару қораптары және т.б

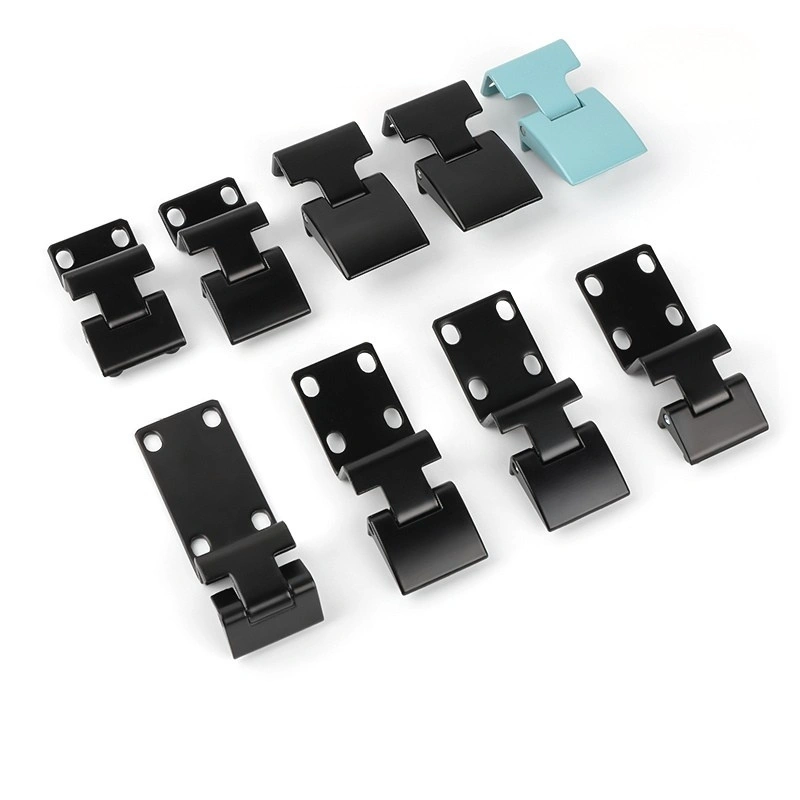

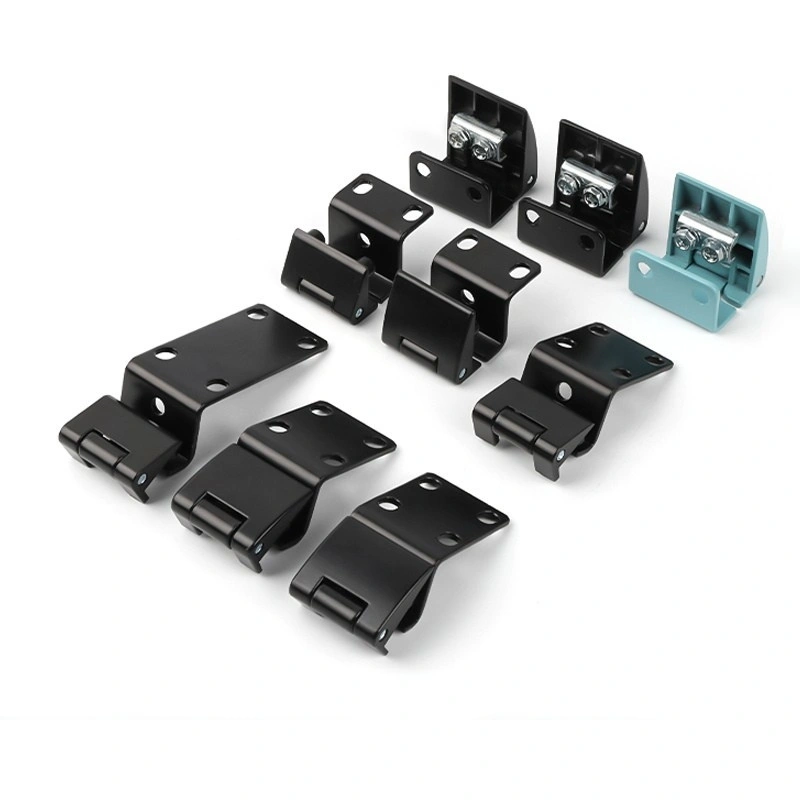

Модель ауқымы мен серияларға шолу

Қуат шкафының есіктерінің бүйірлік иілу топсасы төрт серияға бөлінген. CL803 сериясы үш үлгіні қамтиды - CL803A-25, CL803B-20, CL803B-25 және CL803D-25 - барлығы қара мырыш қорытпасынан жасалған, алдыңғы пластинаның ені үлгіге байланысты 36 мм немесе 39 мм. CL803A-25 тесігі 12 мм аралықпен 39 × 20 мм болатын қос бұрандалы алдыңғы тақтаны пайдаланады; CL803B және CL803D үлгілері ұясы бекітілген 36 × 25 мм пластинаны пайдаланады.

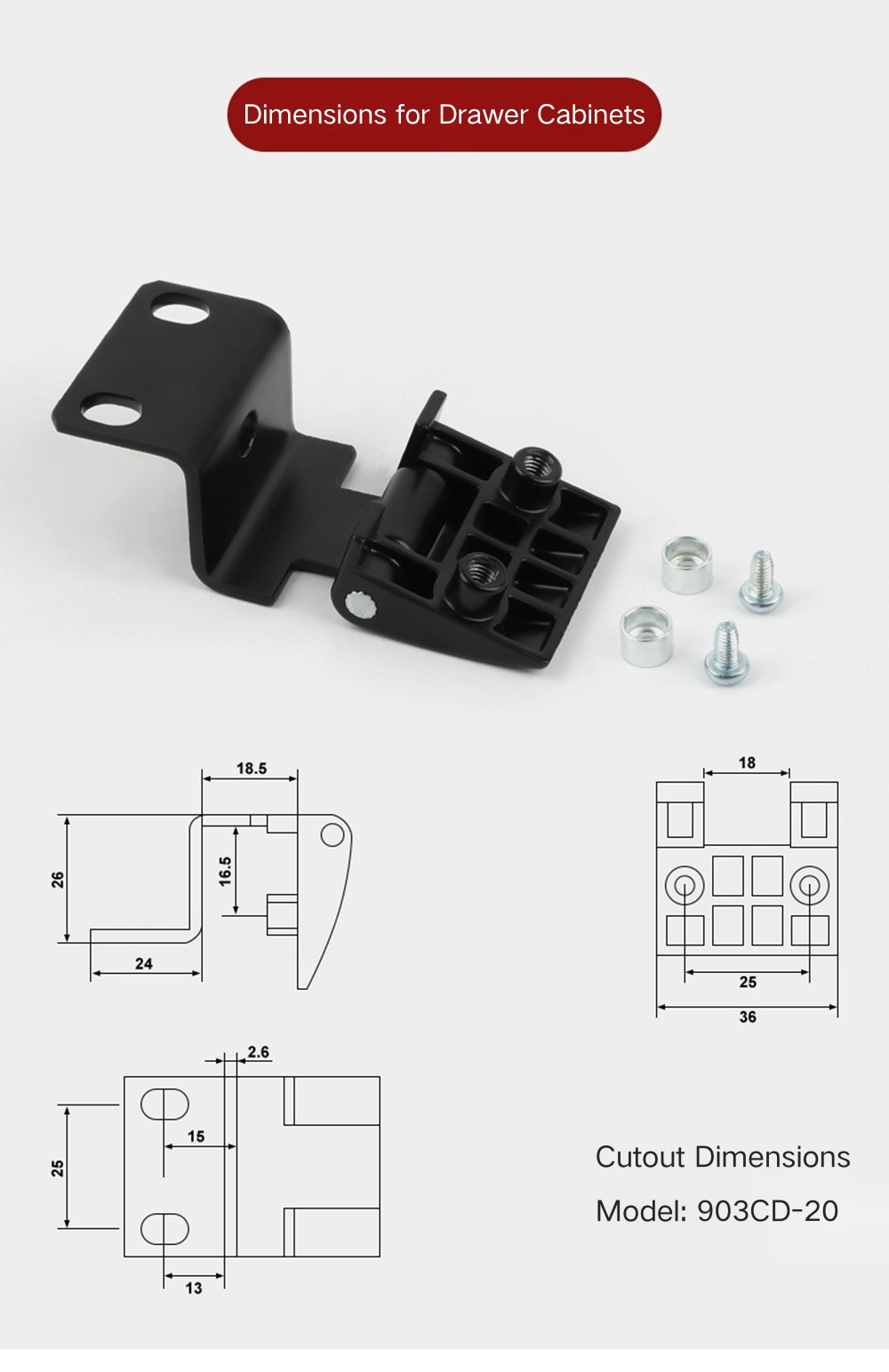

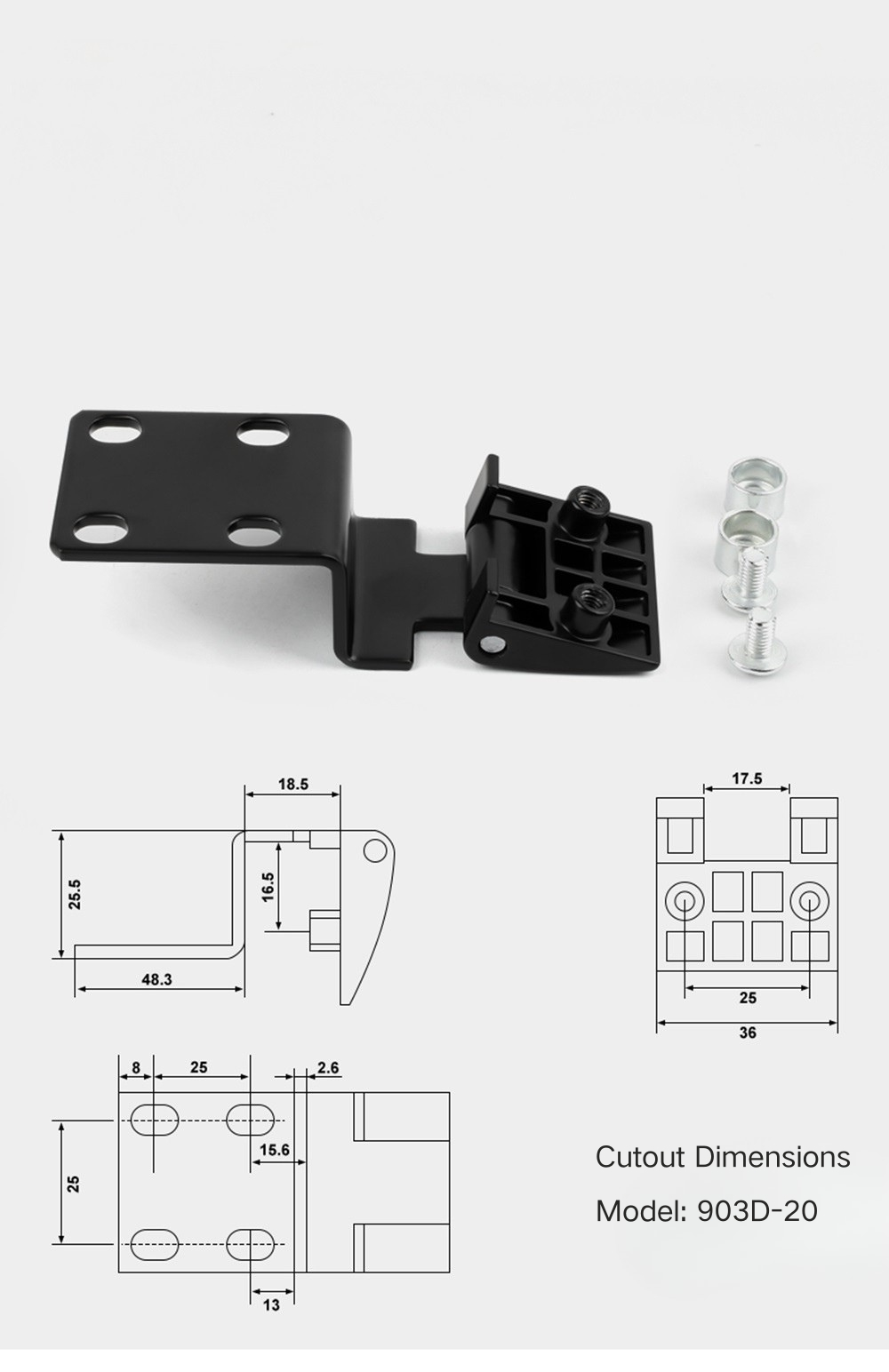

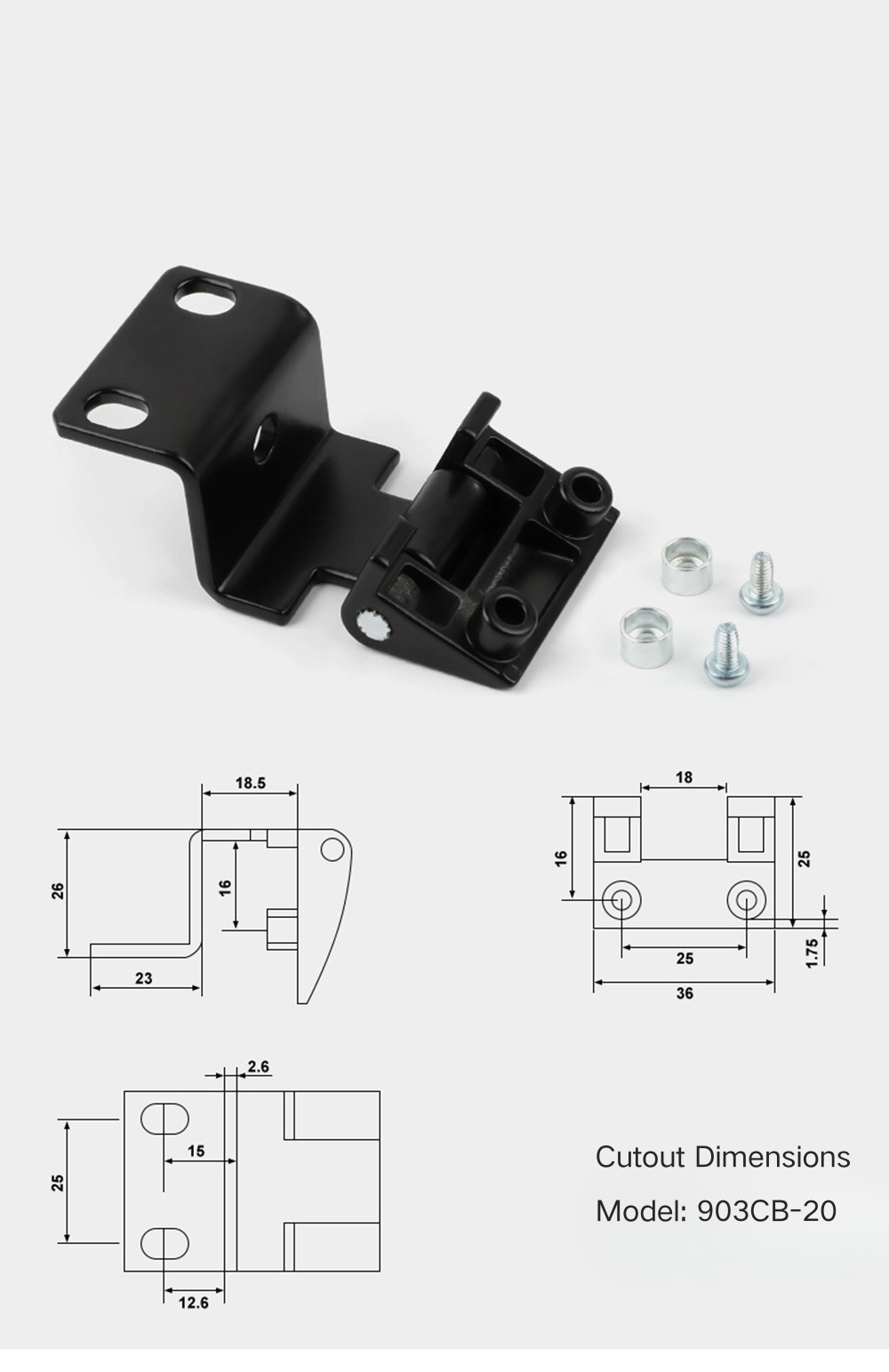

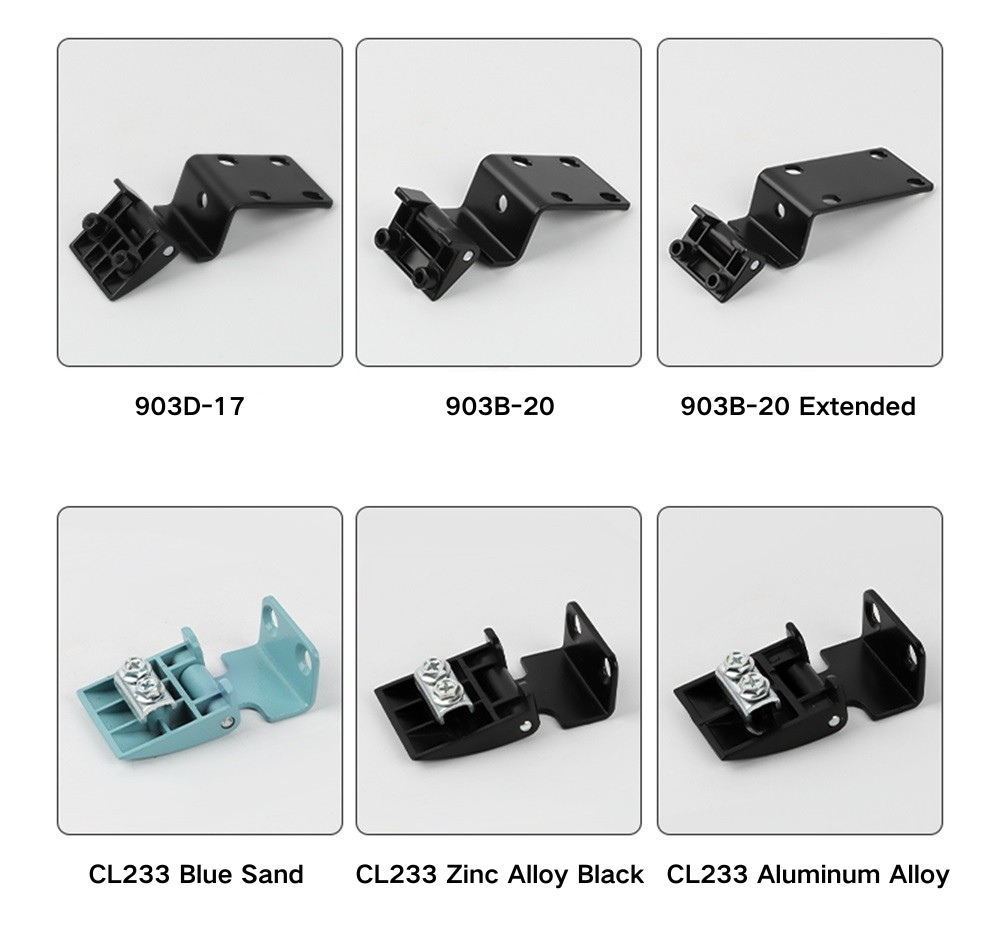

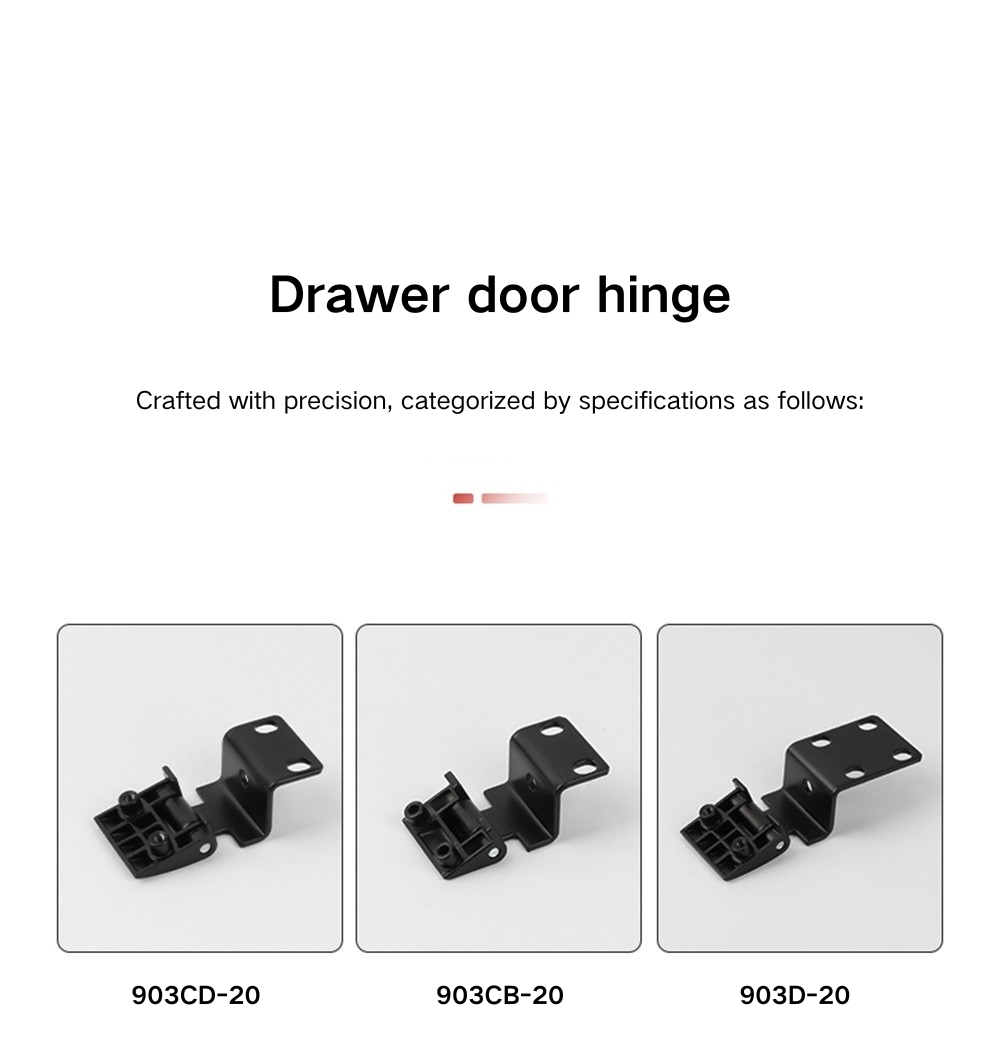

CL901 сериясына CL901B-17, CL901B-20 және CL901D-17 кіреді, барлығы 36 × 17,5 мм алдыңғы тақтасы және тұрақты 8 мм + 2,5 мм саңылау ығысуы бар. CL903 сериясы топсалар ауқымындағы ең үлкен топ болып табылады, оның ішінде CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 және CL903D-20 бар жеті моделі стандартты және кеңейтілген жақтауды қамтиды. CL233 CL803A-25 үлгісіне ұқсас 39 × 20 мм алдыңғы тақтасы және 12 мм тесік аралығы бар қара мырыш қорытпасы, құм көк мырыш қорытпасы және алюминий қорытпасындағы ауқымды толықтырады.

Сериялар бойынша өлшемдер

CL803 сериялы бүйірлік иілу топсасының үлгілері бойынша жалпы ені 18,5 мм-ден 23,5 мм-ге дейін және биіктігі 26 мм-ден 28,5 мм-ге дейін. CL803A-25 ені 23 мм және биіктігі 26 мм, ішкі тереңдігі 22,5 мм; CL803B-20 ені 18,5 мм, ішкі тереңдігі 16 мм; CL803B-25 ені 23,5 мм және биіктігі 28,5 мм, ішкі тереңдігі 16 мм; және CL803D-25 ені 23,5 мм және биіктігі 26,5 мм, ішкі тереңдігі 16,5 мм. Барлық CL803 үлгілерінің негізі ені 26 мм және биіктігі 20 мм орнату тақтасы бар.

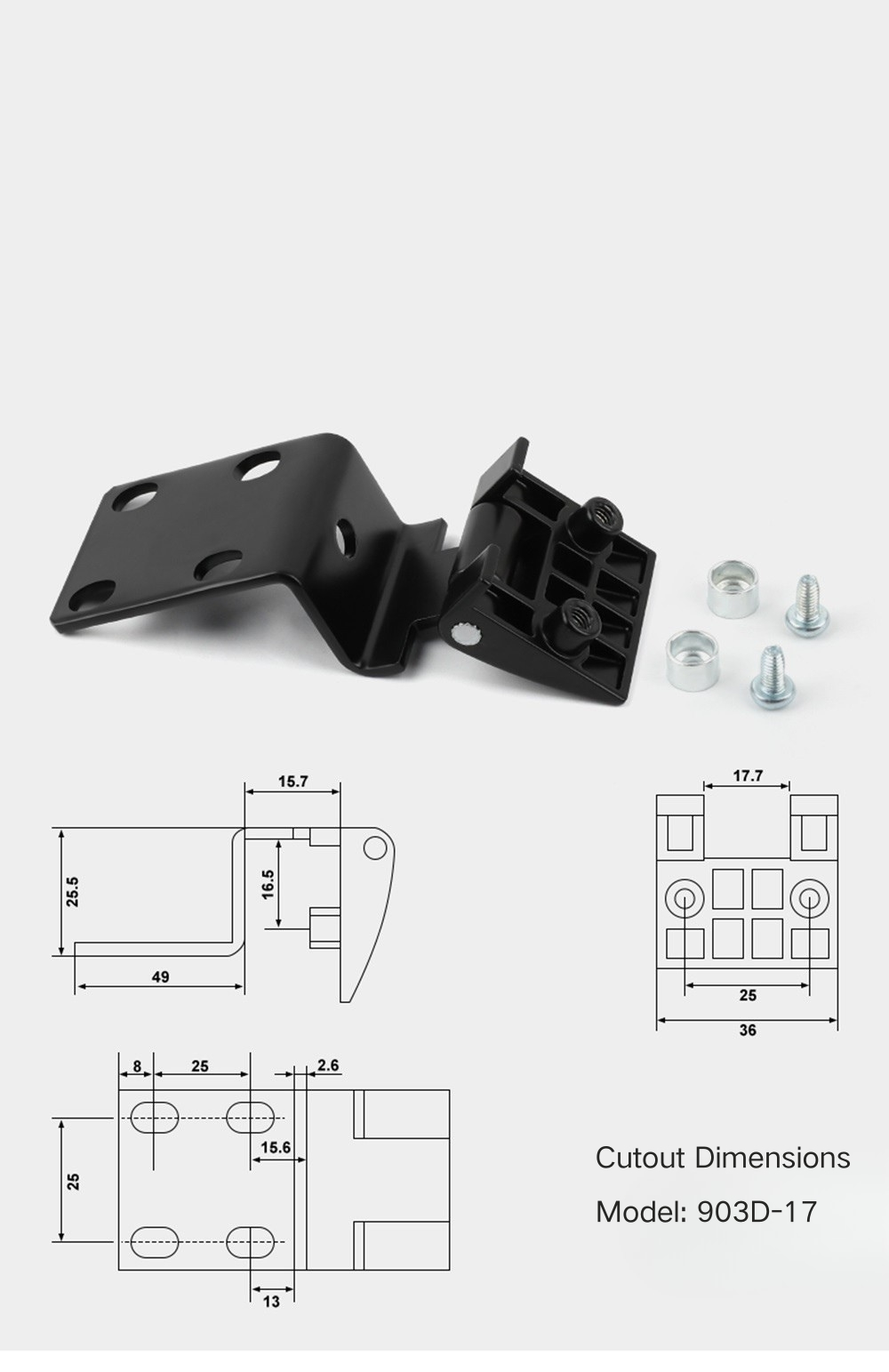

CL901 сериясы қуат шкафының есіктерінің бүйірлік иілулі топса диапазонындағы басқа үлгілерге қарағанда айтарлықтай биік – үшеуі де жалпы биіктігі 39,5 мм, ені 15,5 мм мен 18,5 мм және тақтадағы тұрақты 16,5 мм ішкі тереңдікте келеді. Негіз CL2-10 үшін CL901B-20 үшін 20,5 мм, ал CL901D-17 үшін 21 мм. CL903 сериясы кеңірек диапазонды қамтиды — кеңейтілген үлгідегі негіз ені 48 мм-ден 73,8 мм-ге дейін, жалпы биіктігі 25,5 мм-ден 26 мм-ге дейін. CL233 жалпы өлшемі 24,5 × 24,5 мм, ішкі тереңдігі 22 мм, бекіту тақтасы 39,3 мм және алдыңғы тақтадағы 7,5 мм + 15 мм саңылау ығысуы.

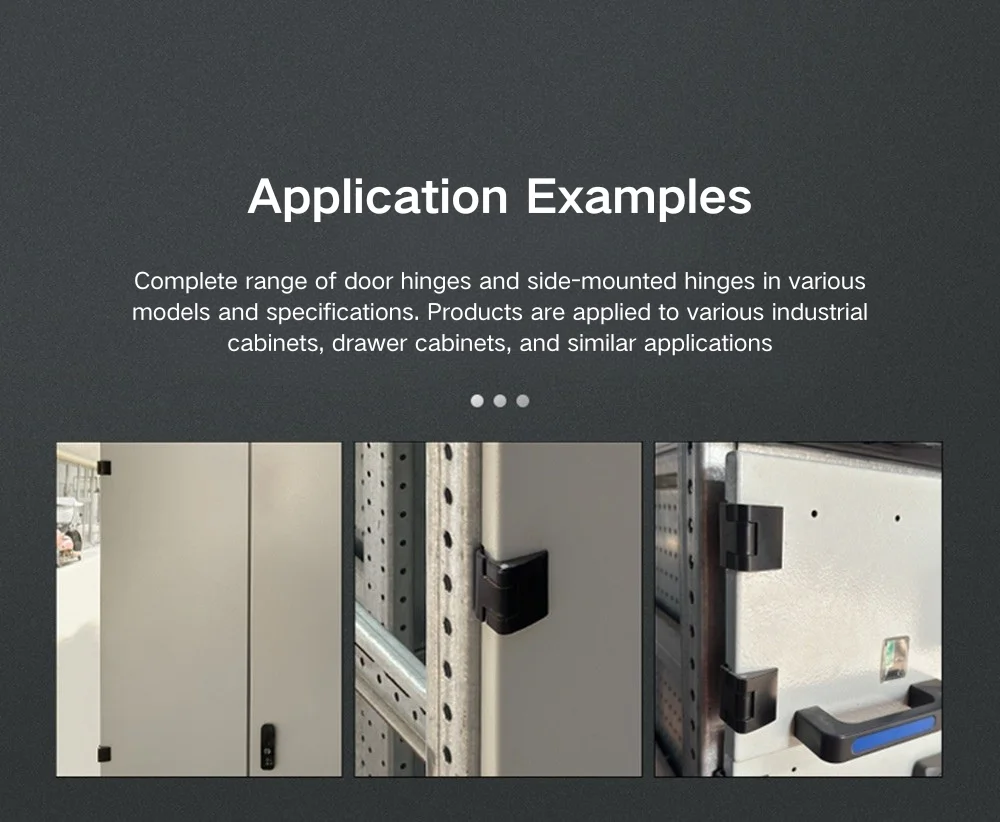

Қолдану сценарийлері

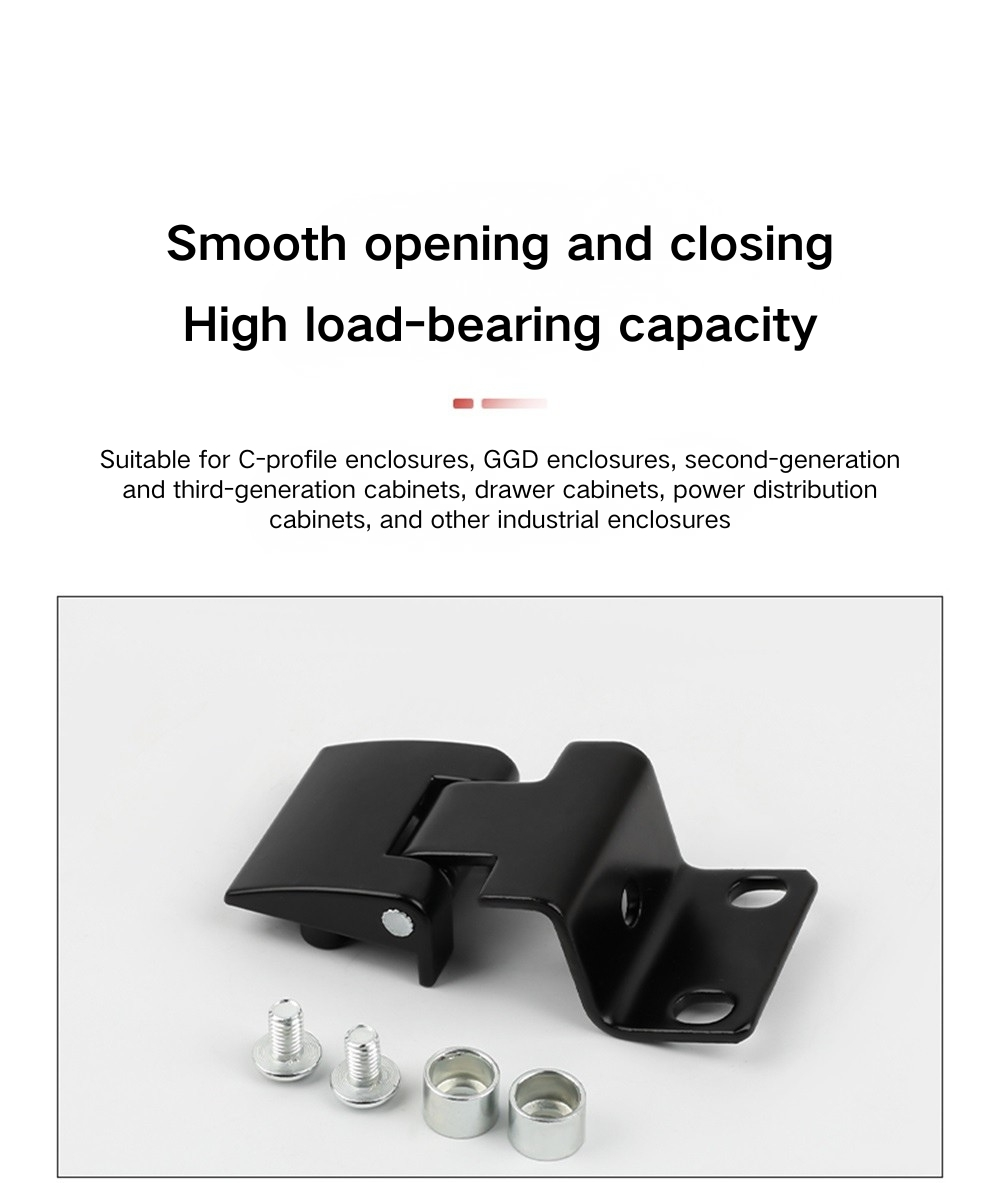

Қуат шкафының есіктерінің бүйірлік иілген топсасы С-секциялы болат профильдерге салынған шкаф жақтаулары үшін арнайы әзірленген, бұл GGD электр шкафтары, екінші және үшінші буын тарату шкафтары, тартпа шкафтары және қуат қораптары үшін стандартты құрылыс әдісі болып табылады. Топса корпусының иілген профилі C-секциясының ерініне және алдыңғы тақтайша бұрандаларына есік панелінің бетіне бекітіледі, бұл шкафтың осы түрі үшін орнатылған орнату әдісі және стандартты жақтау профильдерін өзгертуді қажет етпейді.

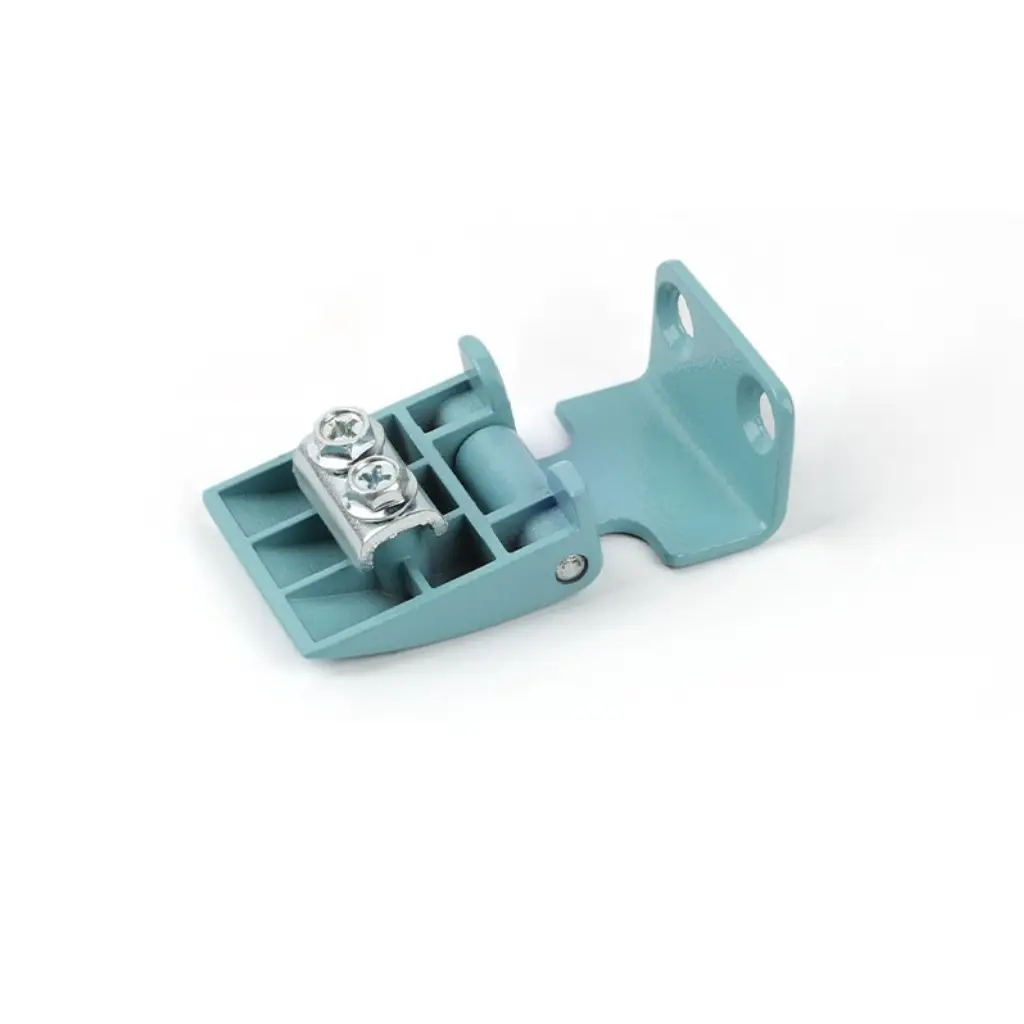

Негізгі GGD және қуат шкафы қолданбаларынан басқа, бұл өнім үйлесімді кесіндіге немесе ұқсас иілген болат жақтау профильдеріне салынған басқа өнеркәсіптік қоршауларға да сәйкес келеді. Құмды көк мырыш қорытпасындағы CL233 кейде шкафтың сыртында түрлі-түсті кодталған жабдық схемасын пайдаланатын жерде көрсетіледі, ал алюминий қорытпасының CL233 нұсқасы салмағы ескерілетін қоршаулар үшін жеңілірек нұсқа болып табылады. CL803, CL901 және CL903 үлгілерінің өлшемдерінің ауқымы GGD және қуат шкафтары нарығындағы стандартты жақтау тереңдігі мен есік панелінің қалыңдығының көпшілігі бір өнім тобында қамтылатынын білдіреді.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл топса диапазонына қандай сериялар кіреді?

Ассортимент төрт серияны қамтиды: CL803 (төрт үлгі), CL901 (үш үлгі), CL903 (жеті үлгі) және CL233 (үш нұсқа). CL233-тен басқа барлығы қара мырыш қорытпасы, ол сонымен қатар құм көк мырыш қорытпасында және алюминий қорытпасында қол жетімді.

2-сұрақ: Бұл топса қандай шкаф түрлеріне арналған?

Бүйірлік иілу топсасы GGD электрлік шкафтарын, екінші және үшінші буын тарату шкафтарын, тартпа шкафтарын және қуат қораптарын қоса алғанда, C-секциялы профильді шкаф рамаларына арналған. Ол жалпақ жақтау немесе дәнекерленген қоршау түрлеріне арналмаған.

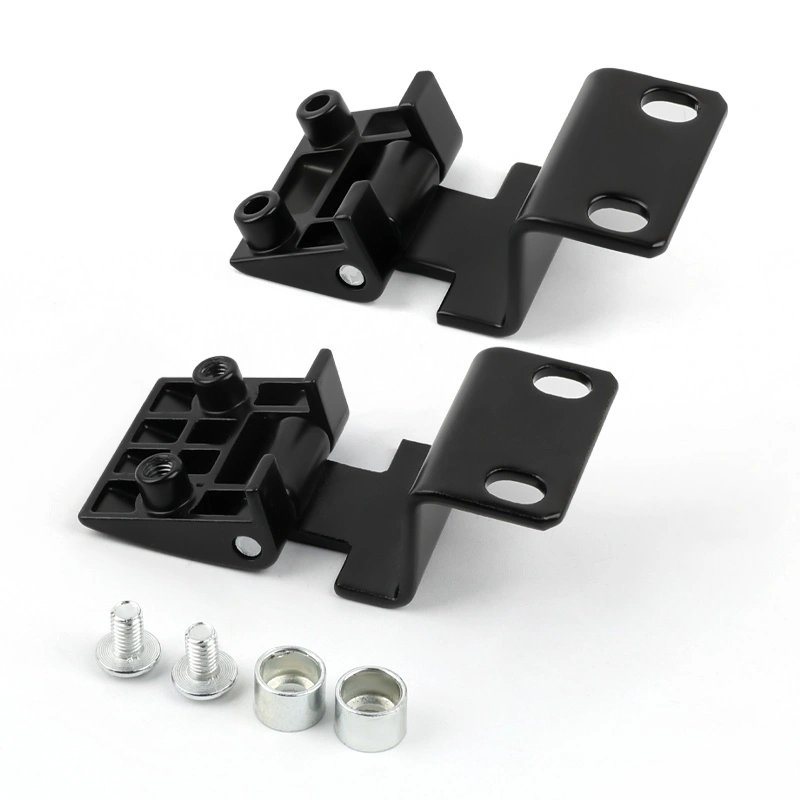

3-сұрақ: Бұл топса қалай орнатылған?

Барлық модельдер бұрандамен бекітілген. Бүгілген топса корпусы кесінді жақтауының ерніне ілулі болады және алдыңғы бекіту тақтасы есік панелінің бетіне бұрандалы. Дәнекерлеу қажет емес.

4-сұрақ: CL803, CL901 және CL903 серияларының айырмашылығы неде?

Сериялар жалпы өлшемінде, жақтау тереңдігінде және орнату тақтасының конфигурациясында ерекшеленеді. CL901 үлгілері ең биік, жалпы биіктігі 39,5 мм; CL803 үлгілері ықшамырақ; CL903 үлгілері 73,8 мм кеңейтілген нұсқаны қоса, негіз ендерінің ең кең ауқымын қамтиды. Арнайы жақтау профилі мен есік панелінің өлшемдеріне қарай таңдаңыз.

5-сұрақ: CL233 басқа сериялардан айырмашылығы неде?

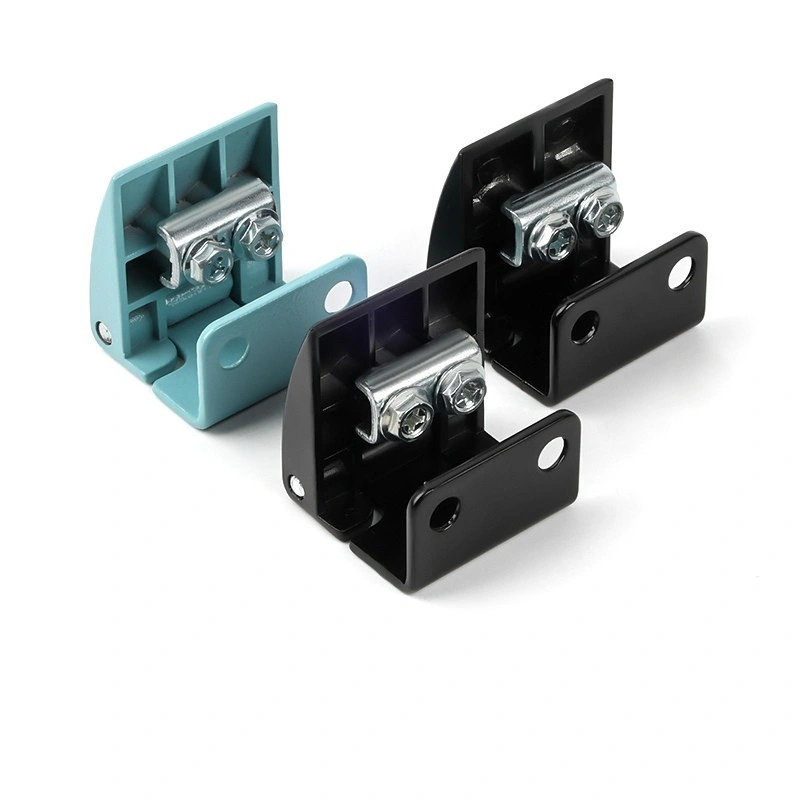

CL233 үш нұсқада қол жетімді - қара мырыш қорытпасы, құм көк мырыш қорытпасы және алюминий қорытпасы - бұл түс опциясы және жеңіл материал баламасы бар ассортименттегі жалғыз модель. Оның алдыңғы тақтасының өлшемдері (39 × 20 мм) CL803A-25 үлгісіне ұқсас.

6-сұрақ: Менің шкафыма дұрыс үлгіні қалай таңдауға болады?

Таңдау шкафтың жақтау профилінің тереңдігіне, есік панелінің қалыңдығына және орнату тақтасының қалауына байланысты. Сандық жұрнақтар (-17, -20, -25) және әріп жұрнақтары (A, B, D, CB, CD) үлгі белгілеудің бөлігі болып табылады. Әрбір үлгіге арналған өлшем сызбаларын қараңыз немесе ұсыныс алу үшін жақтау сипаттамаларымен Yitai Lock компаниясына хабарласыңыз.

7-сұрақ: Топсалар қандай материалдан жасалған?

Көптеген модельдер қара мырыш қорытпасы болып табылады. CL233 құм көк мырыш қорытпасында және алюминий қорытпасында қосымша қол жетімді. Мырыш қорытпасының конструкциясы құюдан жақсы өлшемдік консистенция береді және стандартты ішкі өнеркәсіптік шкаф орталарын жақсы өңдейді.

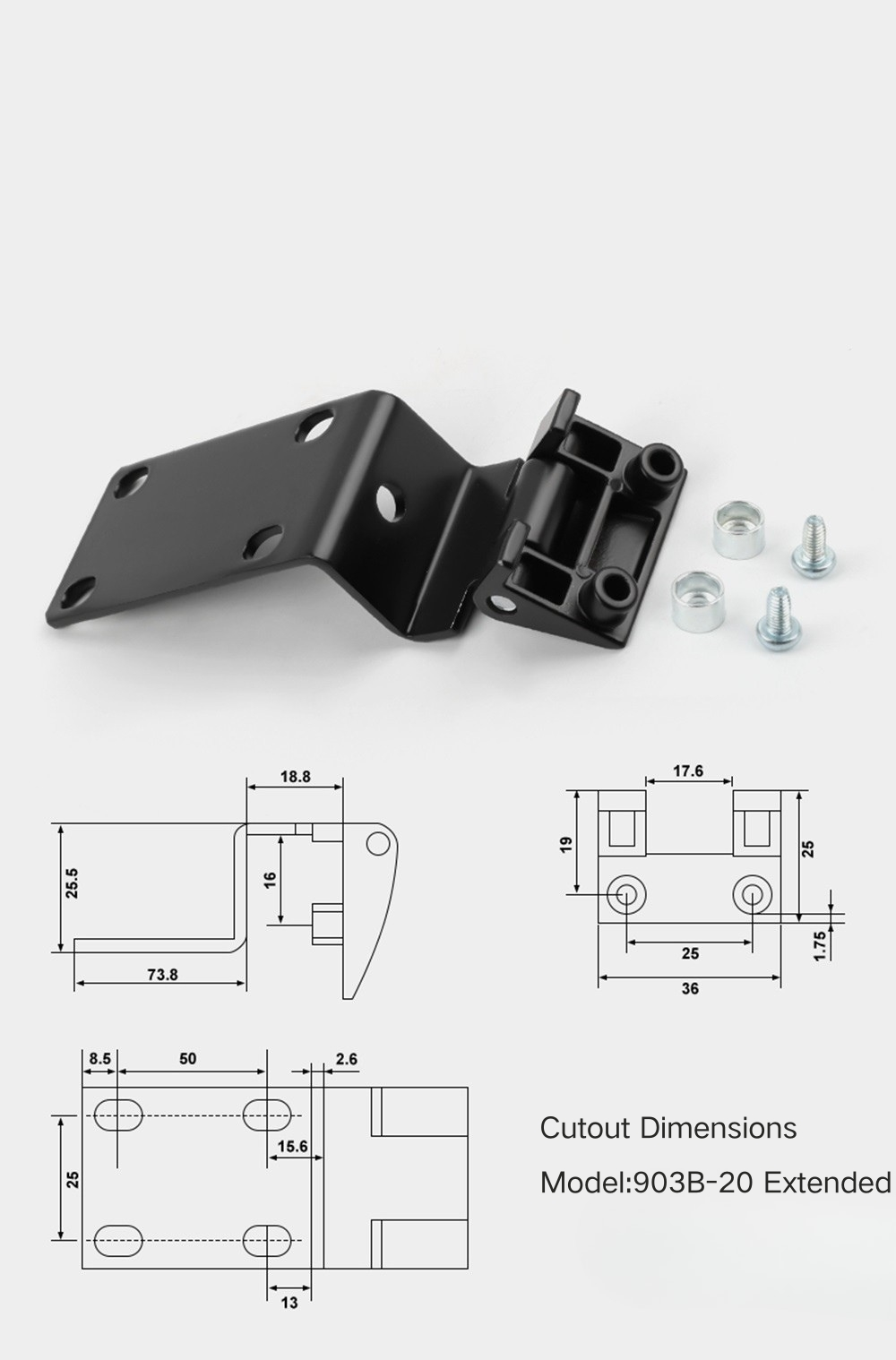

8-сұрақ: CL903B-20 Extended құрылғысы тереңірек жақтау профильдері үшін жарамды ма?

Иә — CL903B-20 Extended негізі ені 73,8 мм, бұл стандартты CL903B-20 48 мм-ден әлдеқайда кең. Шкаф жақтауының профилі тереңірек кесінді арнасын көпірлеу үшін ұзағырақ топса негізін қажет еткенде бұл дұрыс таңдау.
