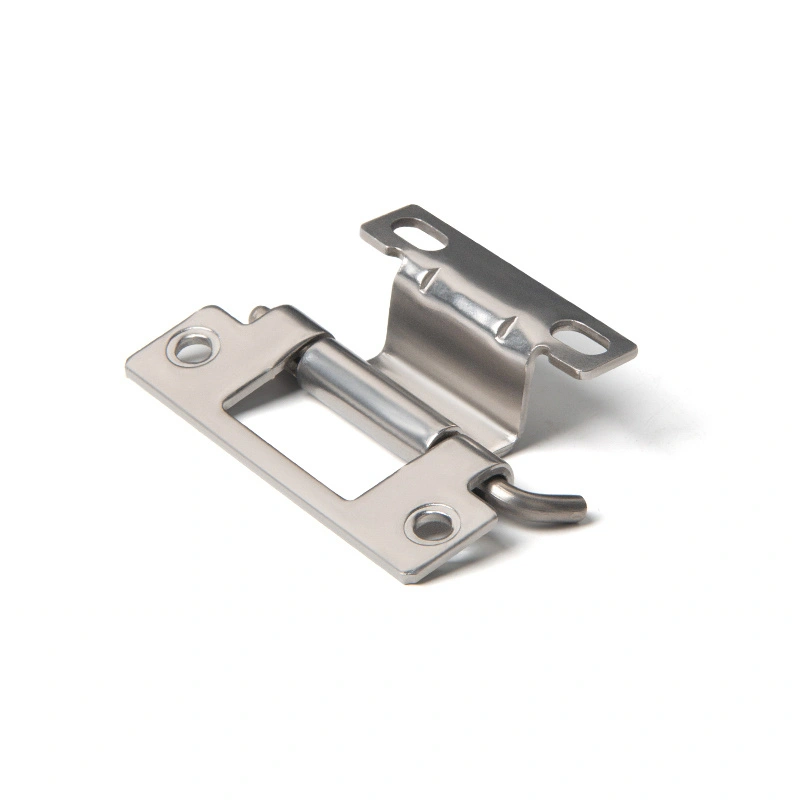

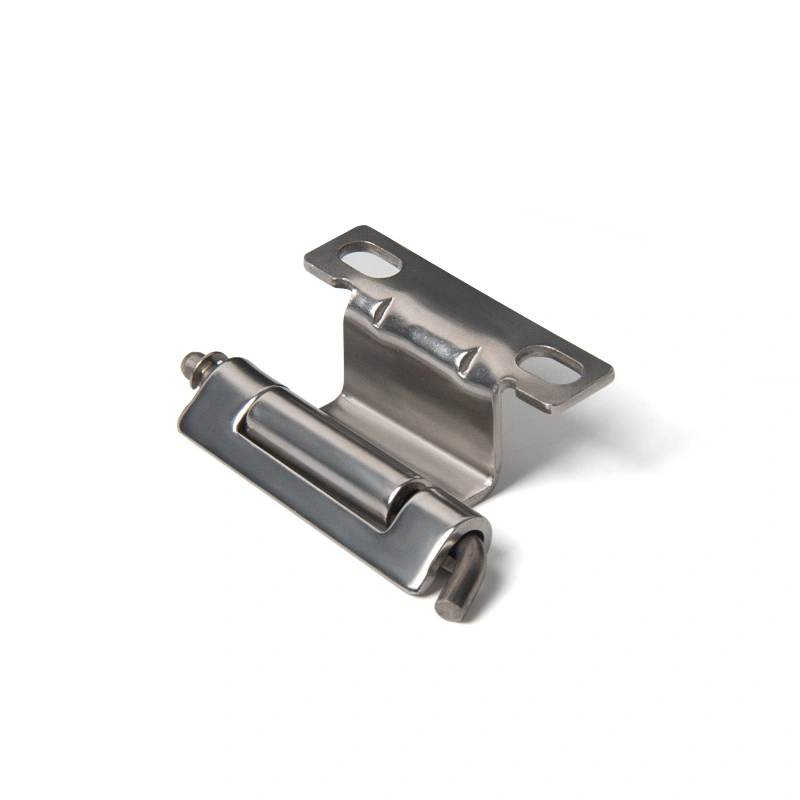

Бөлу панелінің алынбалы топсасы

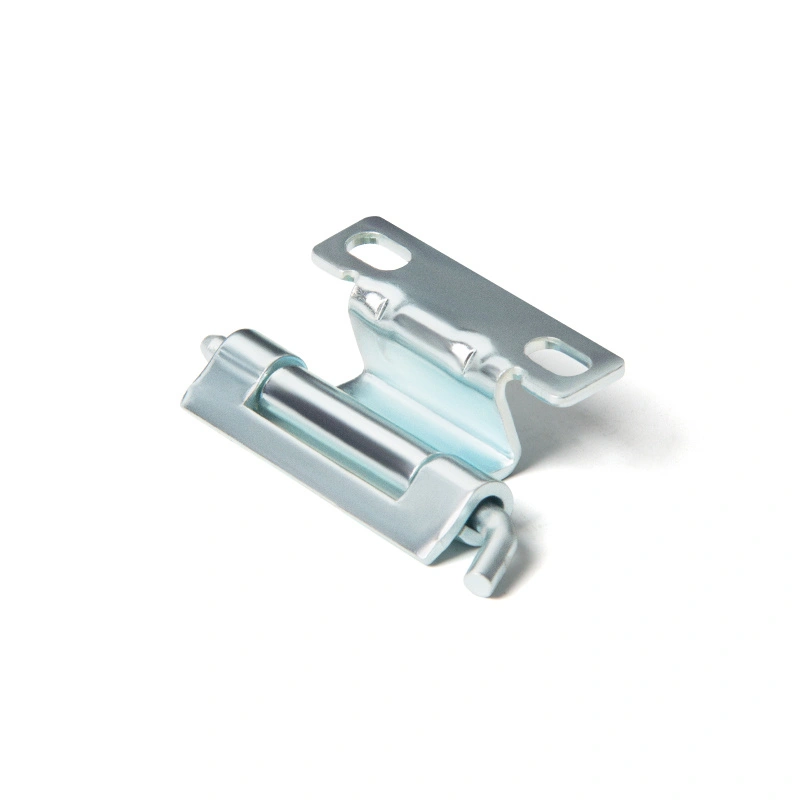

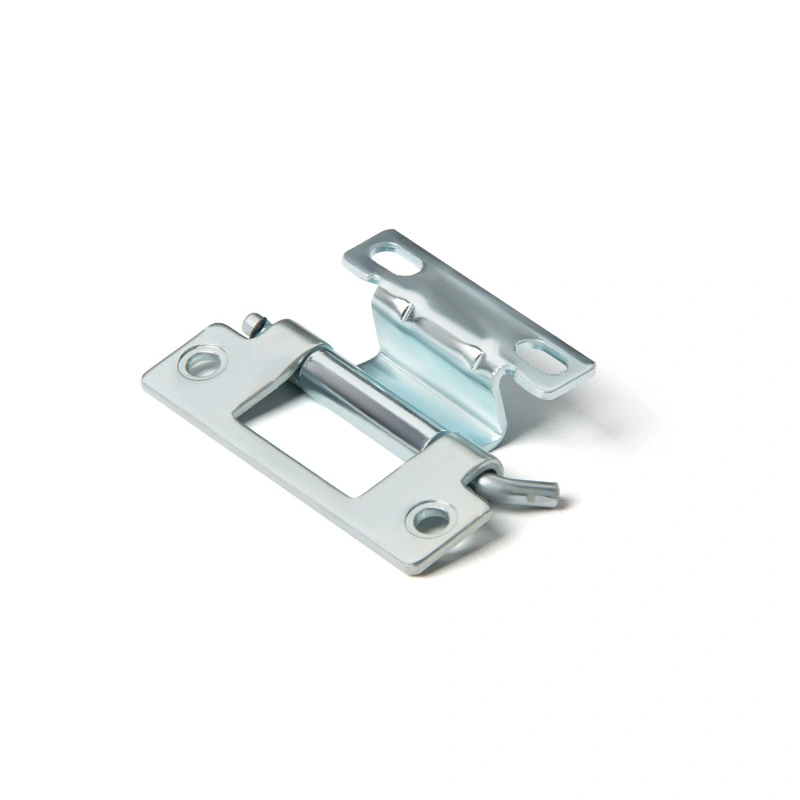

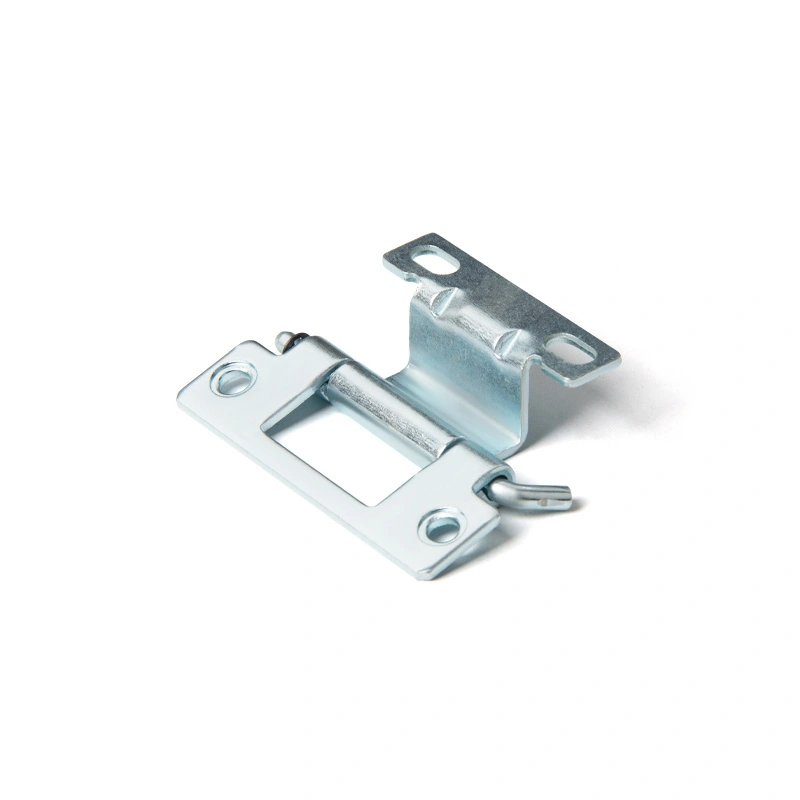

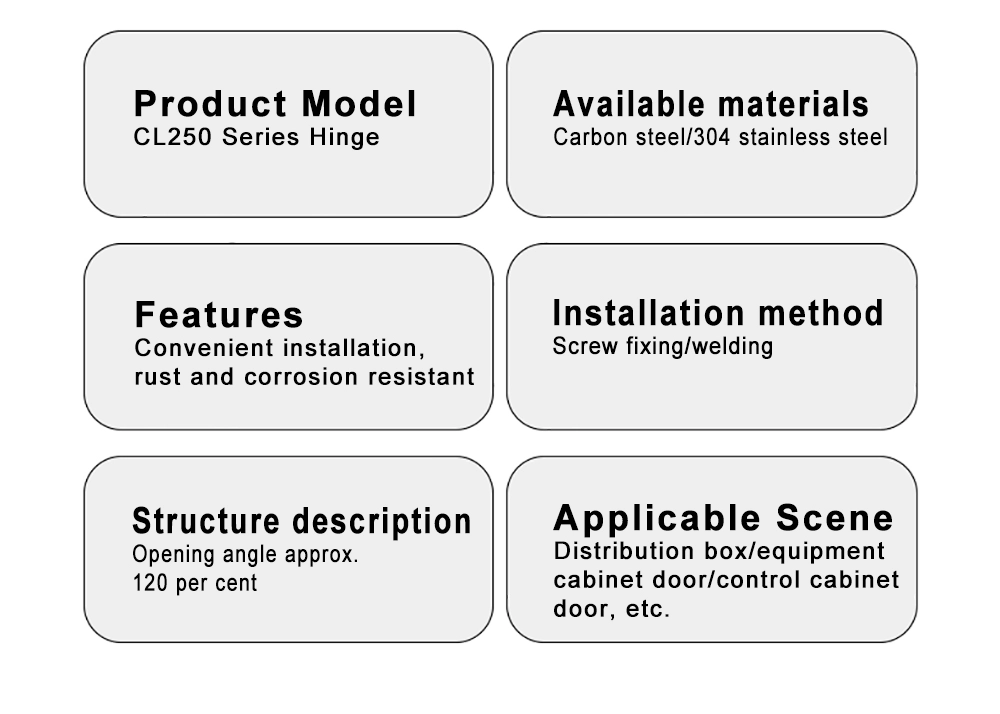

Yitai Lock компаниясының басқару шкафының жабдығын сатып алатындар үшін CL250 сериялы тарату панелінің алынбалы топсасы тапсырыс бермес бұрын үлгілермен салыстыруға тұрарлық, өйткені құрылымдық дизайны сәйкес келеді, бірақ өлшемдері модельдер арасында әр түрлі болады. Алынбалы конструкция есікті орнатылғаннан кейін құралсыз көтеруге болатындығын білдіреді, бұл құрастыру желілері мен далалық техникалық қызмет көрсету үшін практикалық мүмкіндік болып табылады. Орнату әдістерінің екеуі де - бұранда және дәнекерлеу - қолдауға ие, сондықтан топса көптеген өндіріс жұмыс процестеріне өзгертусіз сәйкес келеді.

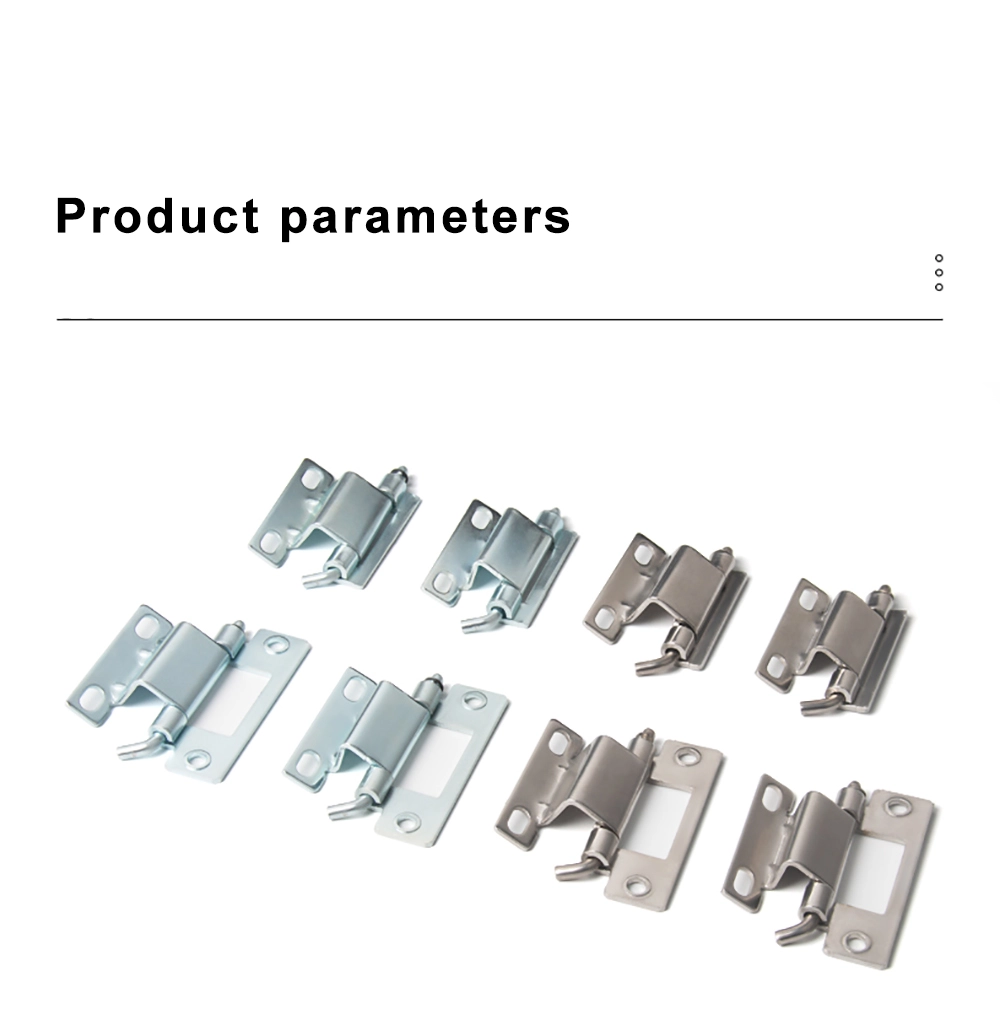

Үлгі опциялары және өлшемдері

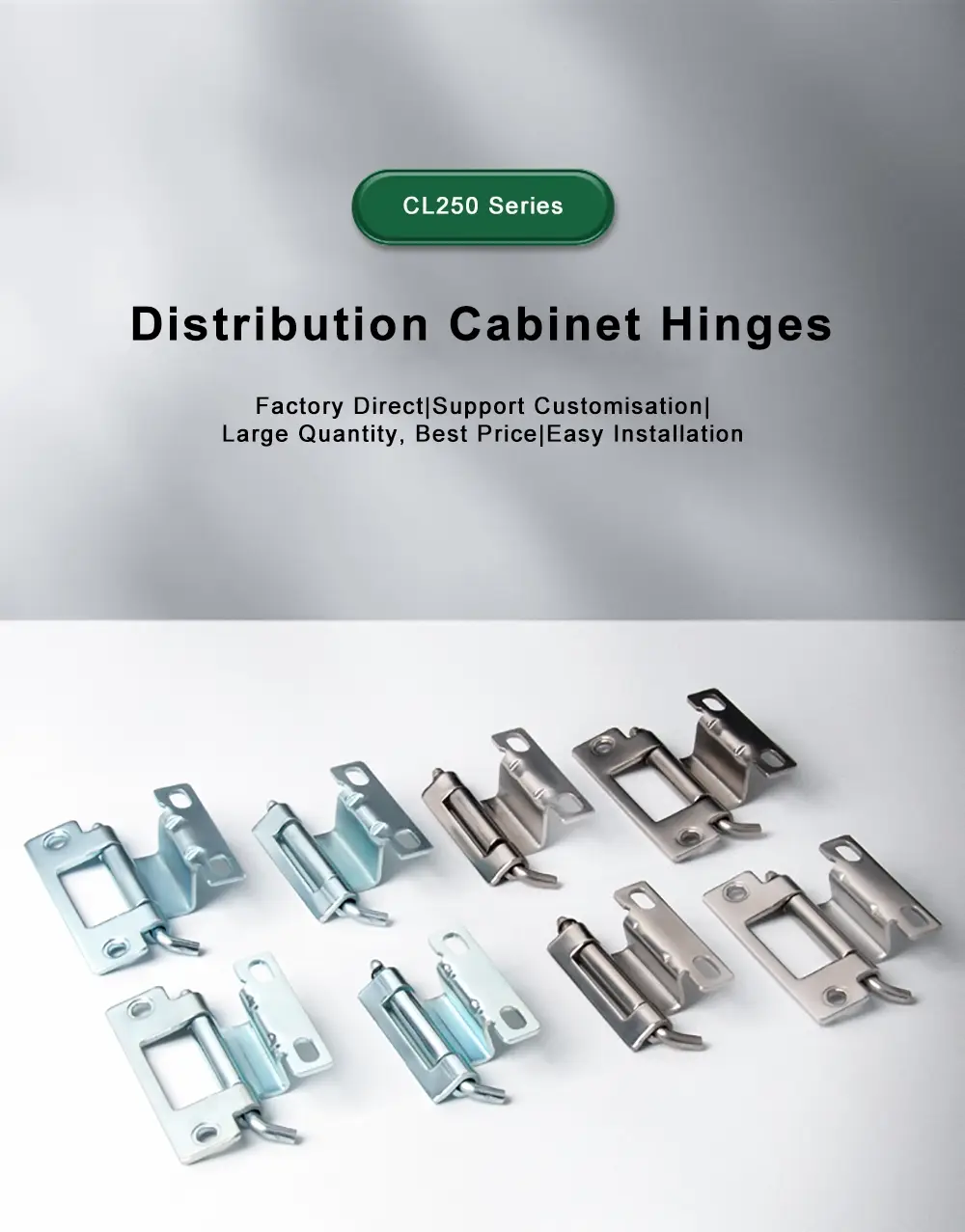

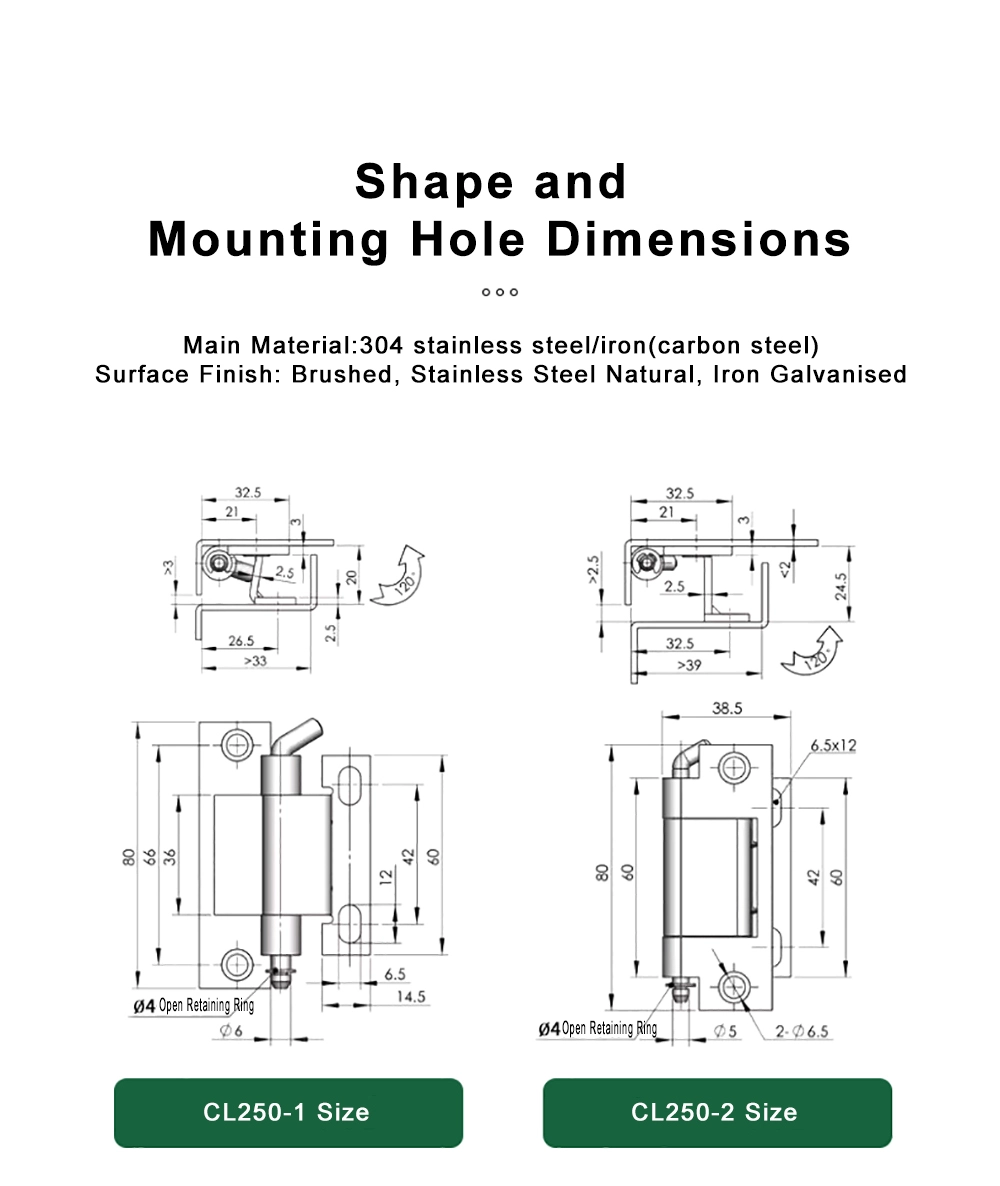

Тарату панелінің алынбалы топсасы CL250 сериясы негізгі құрылымы бірдей, бірақ өлшемдері әртүрлі төрт үлгіні қамтиды. CL250-1 жалпы биіктігі 80 мм, топсаның корпусы 66 мм, жалпы тереңдігі 33 мм, бөшкенің диаметрі Φ6 мм. CL250-2 80 мм жалпы биіктігін бөліседі және 60 мм дене ұзындығын, 39 мм немесе одан да көп тереңдікті және бір-бірінен 6,5 × 12 мм қашықтықта орналасқан екі Φ6,5 мм бекіту тесігі бар Φ5 мм баррельді пайдаланады.

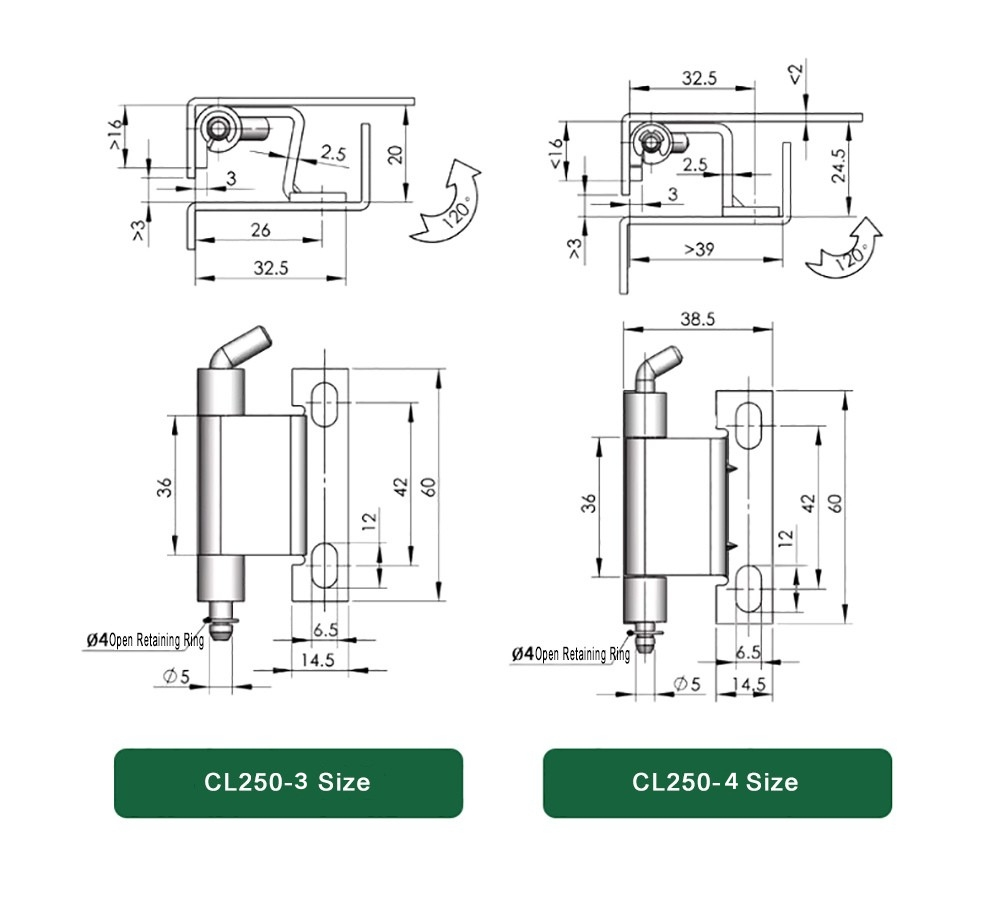

CL250-3 және CL250-4 - тарату панелінің алынбалы топсалар ауқымындағы ықшам опциялар. Екеуінің де топсаның корпусының биіктігі 36 мм және жалпы биіктігі 60 мм, негізі ені 14,5 мм және баррель Φ5 мм. CL250-3 тереңдігі 32,5 мм, ал CL250-4 38,5 мм-ге дейін жетеді. Барлық төрт үлгіде түйреуішті орнына бекіту үшін Φ4 ашық ұстағыш сақина қолданылады.

Штанга түрлері және ашылу бұрышы

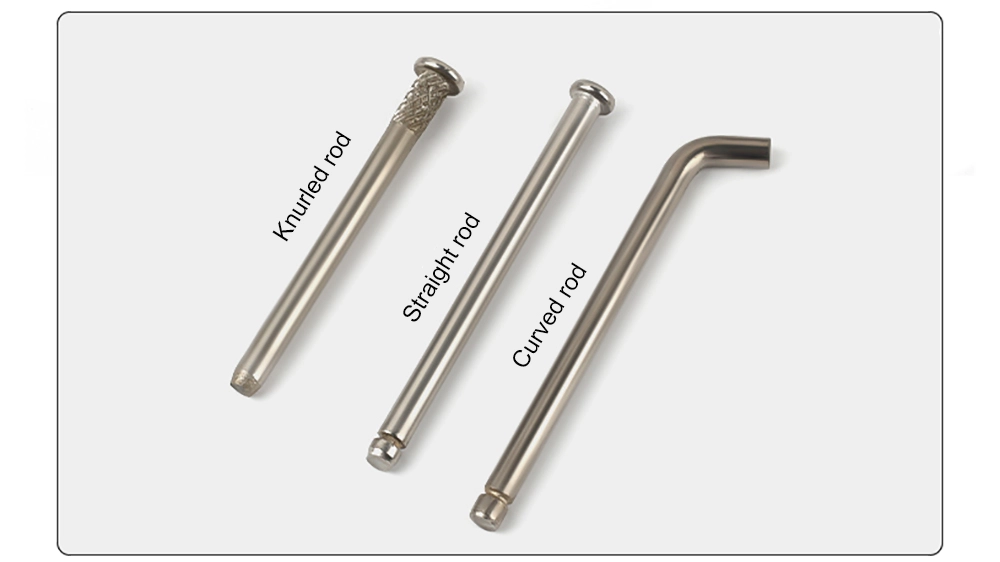

Тарату панелінің алынбалы топсасының практикалық мәліметтерінің бірі - үш штанга түрін таңдау: иілген, түзу және қисық. Тырнақталған өзек түйреуішке ұстағыш құрылымын қосады, бұл діріл әсерінен босап қалуға қарсы тұруға көмектеседі. Тікелей өзек стандартты опция болып табылады және көптеген жалпы қоршау қолданбаларына сәйкес келеді. Қисық шыбықтың пішіні түйреуіштерді қолмен алуды жеңілдету үшін жасалған, бұл топсаға жиі қол жететін немесе тар жерлерде пайдалы болуы мүмкін.

Тарату панеліндегі алынбалы топсадағы барлық шыбықтар түрлері бір рет орнатылған түйреуішті бекітетін бірдей Φ4 ашық ұстау сақинасымен жұмыс істейді. Бүкіл CL250 сериясы бойынша ашылу бұрышы шамамен 120° құрайды, бұл толық 180° бұрылуды қажет етпей-ақ шкаф есігіне кіру қажеттіліктерінің көпшілігіне жеткілікті бос орын береді.

Орнату және монтаждау

Бөлу панелінің алынбалы топсасы екі орнату әдісін қолдайды - бұрандамен бекіту және дәнекерлеу - бұл оны металл қаңылтыр қоршауларында да, болтпен біріктірілген шкаф жинақтарында да қолдануға болады. Бұрандалы бекіту үшін CL250-1 бір Φ6,5 мм слотты пайдаланады, ал CL250-2 және CL250-3/4 үлгілері орнату кезінде кейбір позицияларды реттеуге мүмкіндік беретін сопақша ұяшықтарды немесе қос саңылауларды пайдаланады.

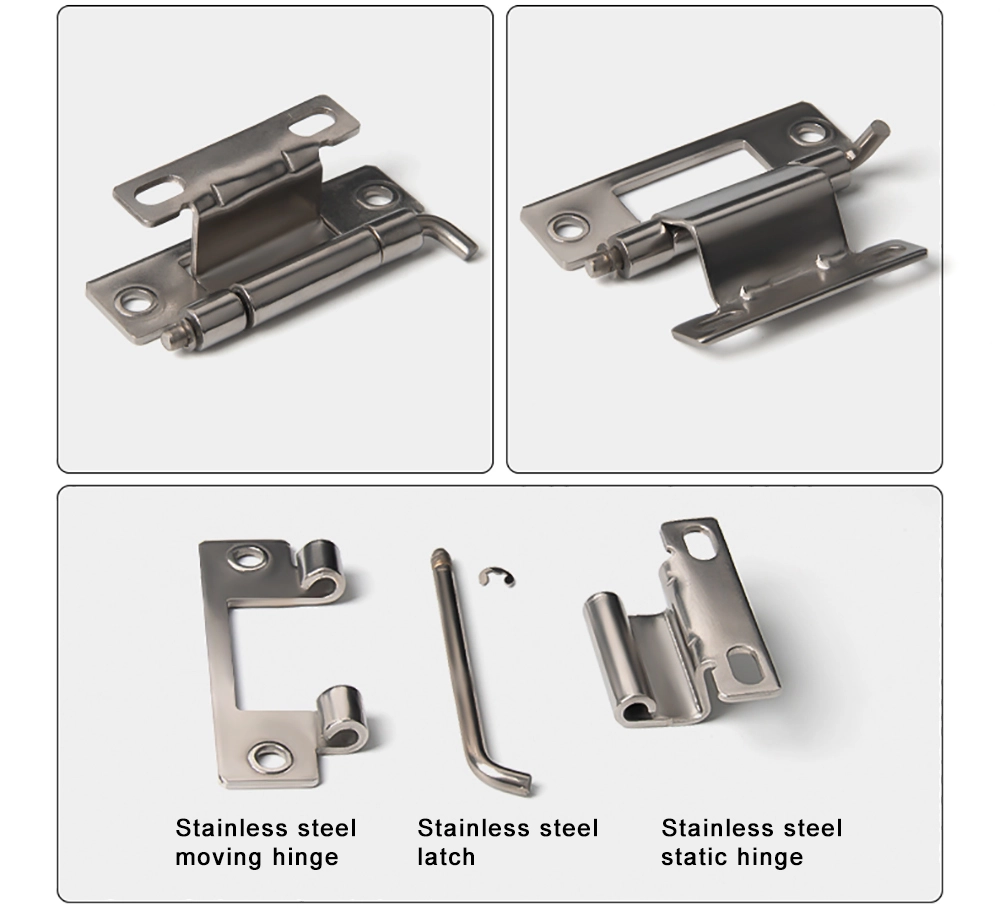

Орнатқаннан кейін тарату панелінің алынбалы топсасы есік жапырағын түйреуіштен тарту арқылы алуға мүмкіндік береді - ешқандай құрал қажет емес. Бұл оны сымдарға қол жеткізу немесе ішкі техникалық қызмет көрсету үшін есікті кезеңді түрде алып тастауды қажет ететін қоршауларға өте қолайлы етеді. Бекіткіш сақина тұрақты пайдалану кезінде түйреуіштің бос жұмыс істеуінен сақтайды, сондықтан жұмыс кезінде есіктің күтпеген жерден шығып кету қаупі жоқ.

Қолдану сценарийлері

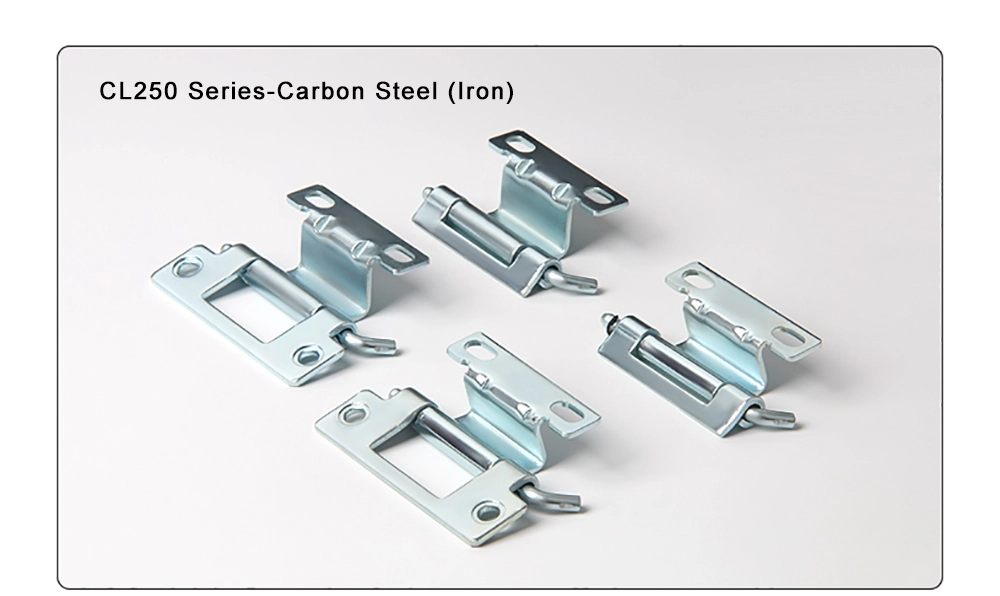

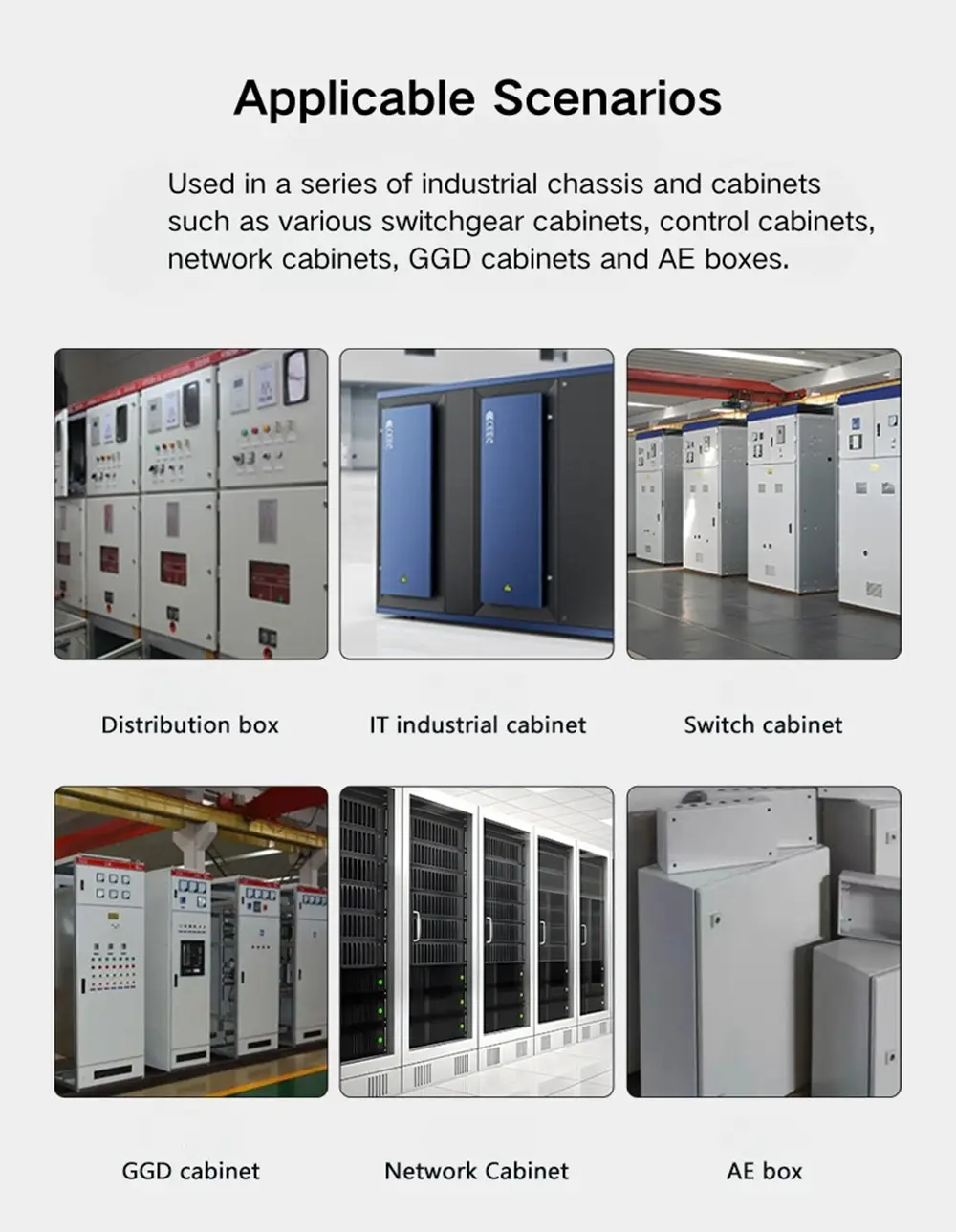

Тарату панелінің алынбалы топсасы көбінесе тарату қораптарында, басқару шкафының есіктерінде және өнеркәсіптік жабдықтың қоршауларында пайда болады - есік жақтауды бөлшектемей таза шығуы керек кез келген жерде. 120° ашылу бұрышы көптеген қондырғылардағы панельдердің ішкі бөліктеріне ыңғайлы қол жеткізу үшін жеткілікті және бұрандамен бекіту және дәнекерлеуге қолдау көрсетілетіндіктен, ол шкафты дайындау қондырғыларының көпшілігіне ешқандай реттеусіз сәйкес келеді. Материалдық жағынан мырышпен қапталған көміртекті болаттан жасалған Тарату панелінің алынбалы топсасы құрғақ жағдайларда стандартты ішкі қоршаулар үшін таңдаулы болып табылады. Тот баспайтын болаттан жасалған 304 нұсқасы сыртқы тарату құрылғылары, жағалаудағы қондырғылар немесе шкаф уақыт өте келе ылғал немесе коррозиямен күресетін кез келген жерде жақсы таңдау болып табылады. 304 баспайтын болаттан жасалған нұсқасы сыртқы тарату құрылғыларына, жағалаудағы қондырғыларға немесе қоршау уақыт өте ылғалдылыққа немесе коррозияға ұшырайтын кез келген қолданбаға жақсырақ сәйкес келеді.

Жиі қойылатын сұрақтар

1-сұрақ: CL250 сериясына қандай үлгілер кіреді?

CL250 сериясы төрт үлгіні қамтиды: CL250-1, CL250-2, CL250-3 және CL250-4. Барлығы бірдей құрылымдық дизайн мен ашылу бұрышын бөліседі - олардың арасындағы айырмашылықтар өлшемде және монтаждық тесік конфигурациясында. Есік панелінің өлшемдері мен жүктеме талаптары негізінде таңдаңыз.

2-сұрақ: CL250 топсасының ашылу бұрышы қандай?

Барлық төрт CL250 моделі шамамен 120°-қа дейін ашылады. Бұл үлгі өлшеміне немесе материалына қарамастан толық серияға сәйкес келеді.

3-сұрақ: Шыбықтардың қандай түрлері бар?

CL250 топсасының үш түрі бар: иілген, түзу және қисық. Тырнақты шыбықтар діріл әсерінен қопсытуға қарсы тұрады; түзу шыбықтар стандартты нұсқа болып табылады; иілген өзектер тығыз немесе жиі кіретін қондырғыларда түйреуіштерді қолмен алуды жеңілдетеді.

4-сұрақ: Орнатқаннан кейін түйреуіш қалай бекітіледі?

Барлық CL250 үлгілері қалыпты пайдалану кезінде топсаның түйреуішті орнында бекіту үшін Φ4 ашық ұстау сақинасын пайдаланады. Есікті алу қажет болғанда, істікшікті құралдарды қажет етпей-ақ қолмен алуға болады.

5-сұрақ: Қандай орнату әдістеріне қолдау көрсетіледі?

CL250 топсасын шкафты жасау әдісіне байланысты бұрандамен бекіту немесе дәнекерлеу арқылы орнатуға болады. Монтаждау саңылауларының конфигурациялары үлгіге байланысты әр түрлі болады — ұя өлшемі мен аралық мәліметтерін өлшем сызбаларынан қараңыз.

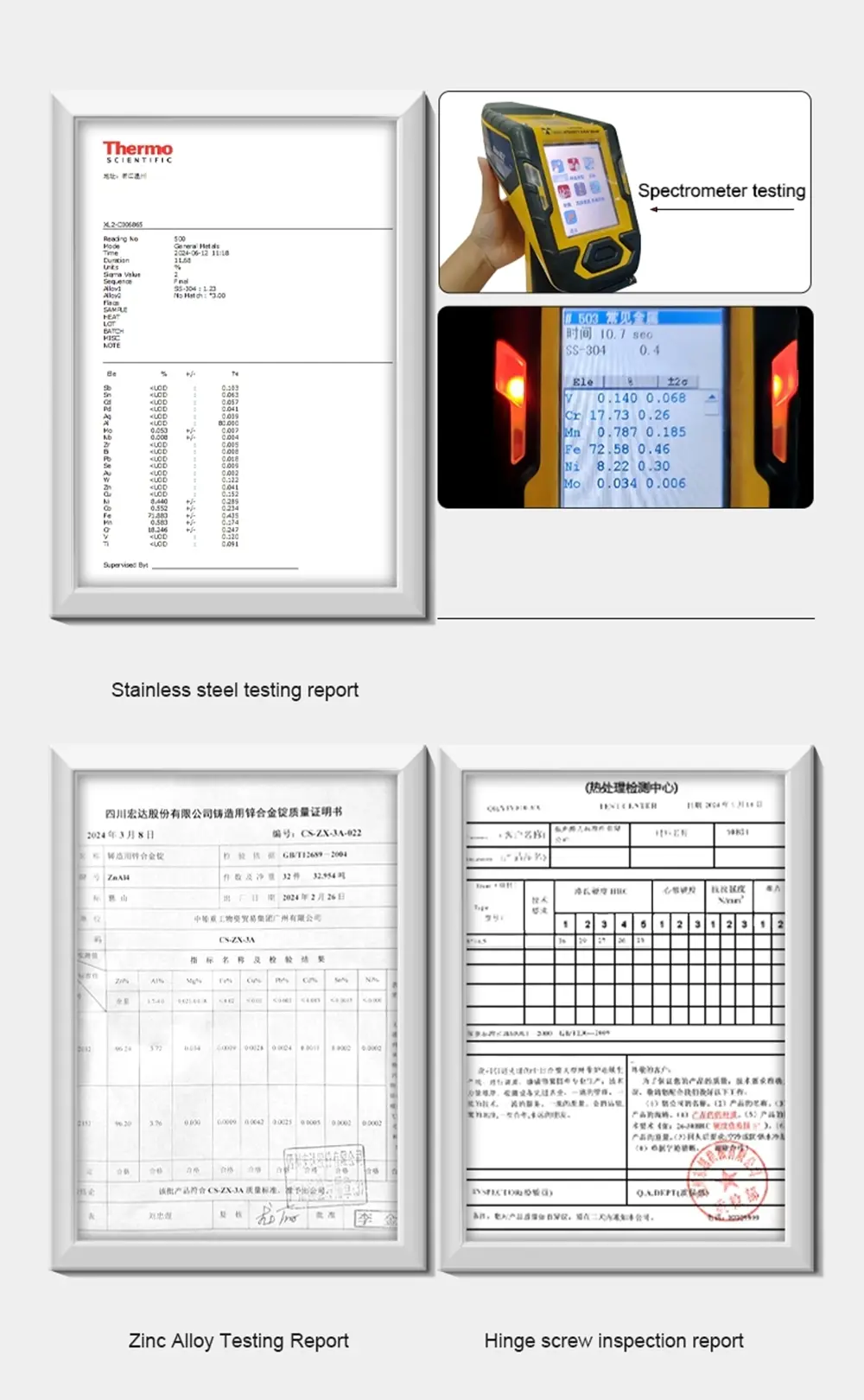

6-сұрақ: Қандай материалдар бар?

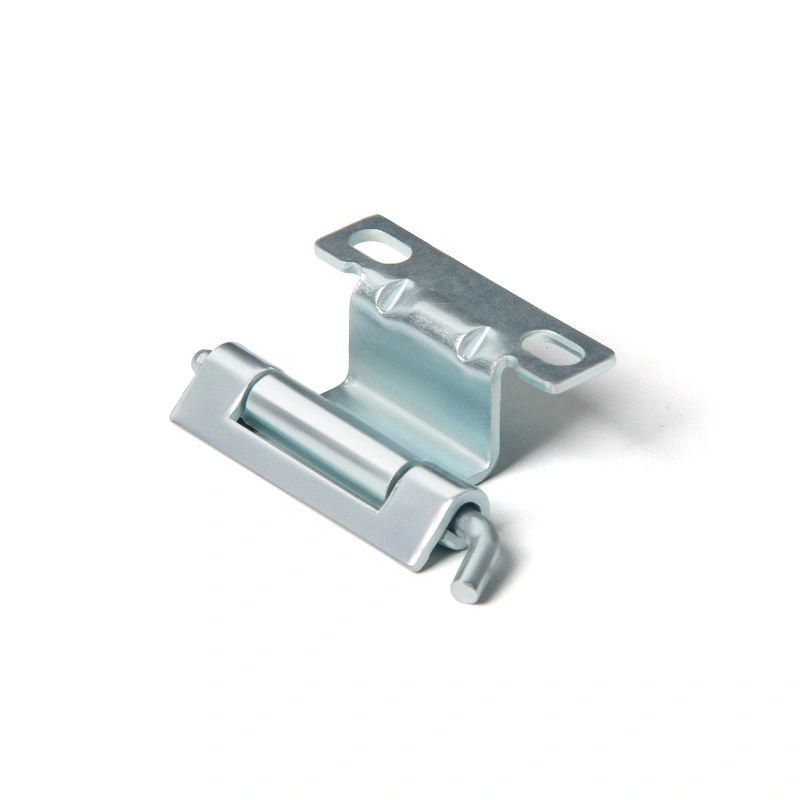

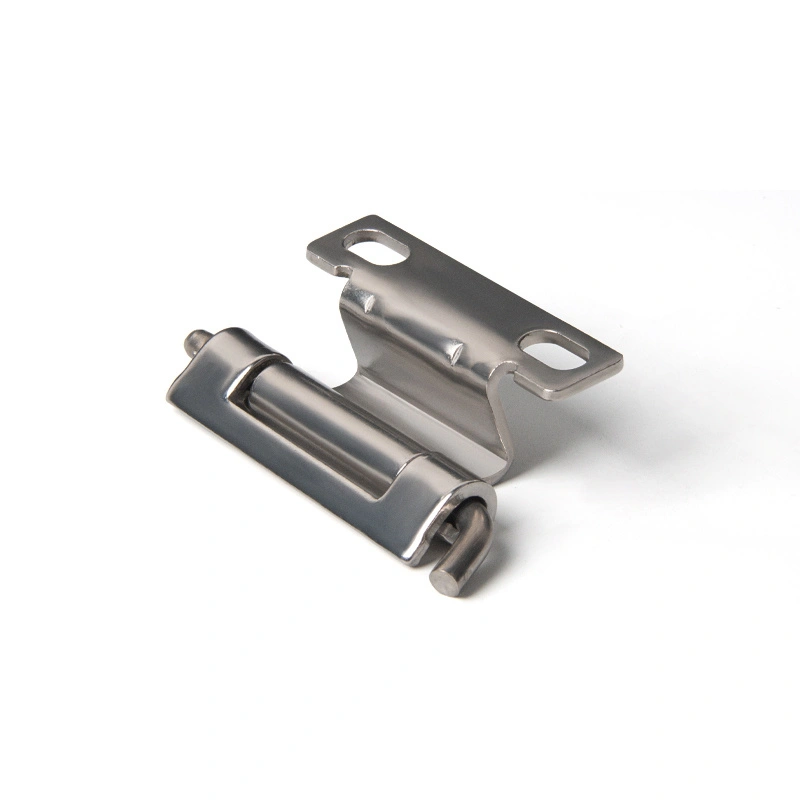

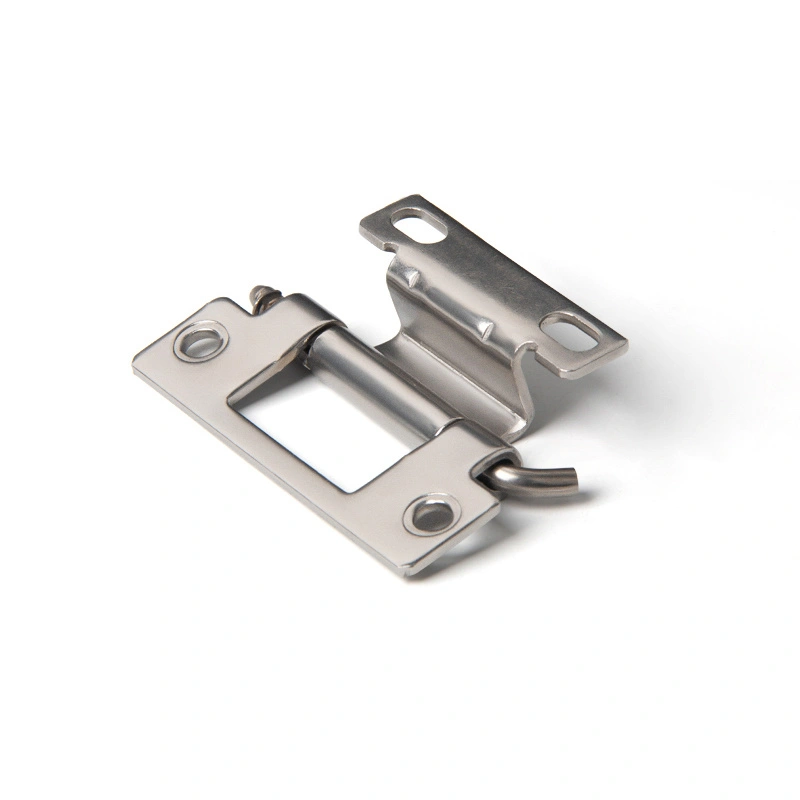

CL250 топсасы мырышпен қапталған көміртекті болаттан және 304 баспайтын болаттан жасалған. Көміртекті болат жабық, құрғақ орталарға сәйкес келеді; 304 баспайтын болат сыртқы қоршаулар, ылғалдылығы жоғары кеңістіктер немесе коррозиялық өндірістік орталар үшін дұрыс таңдау болып табылады.
