90 градус иілу шкафының топсасы

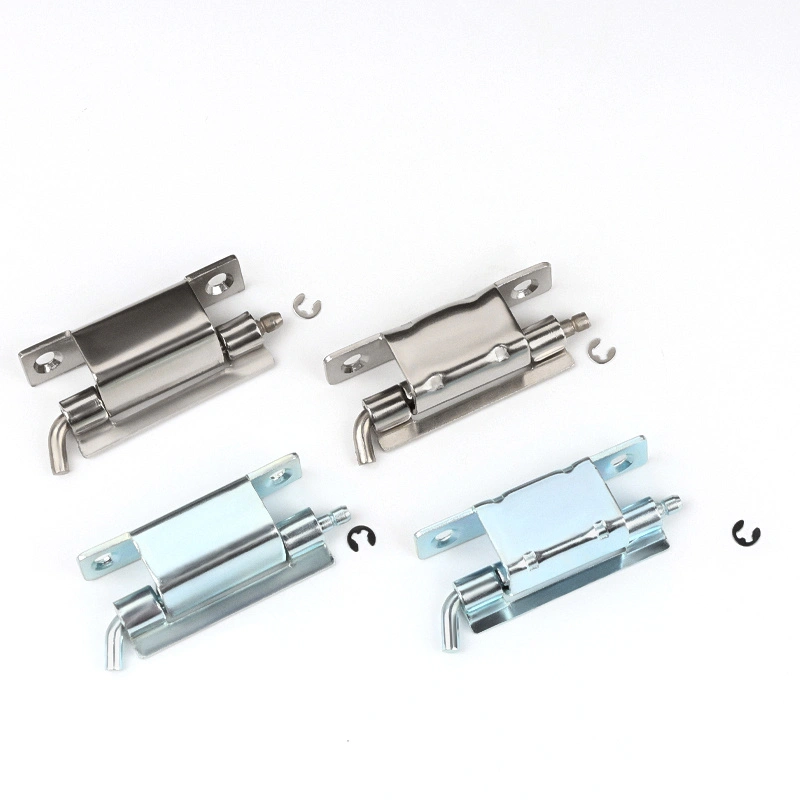

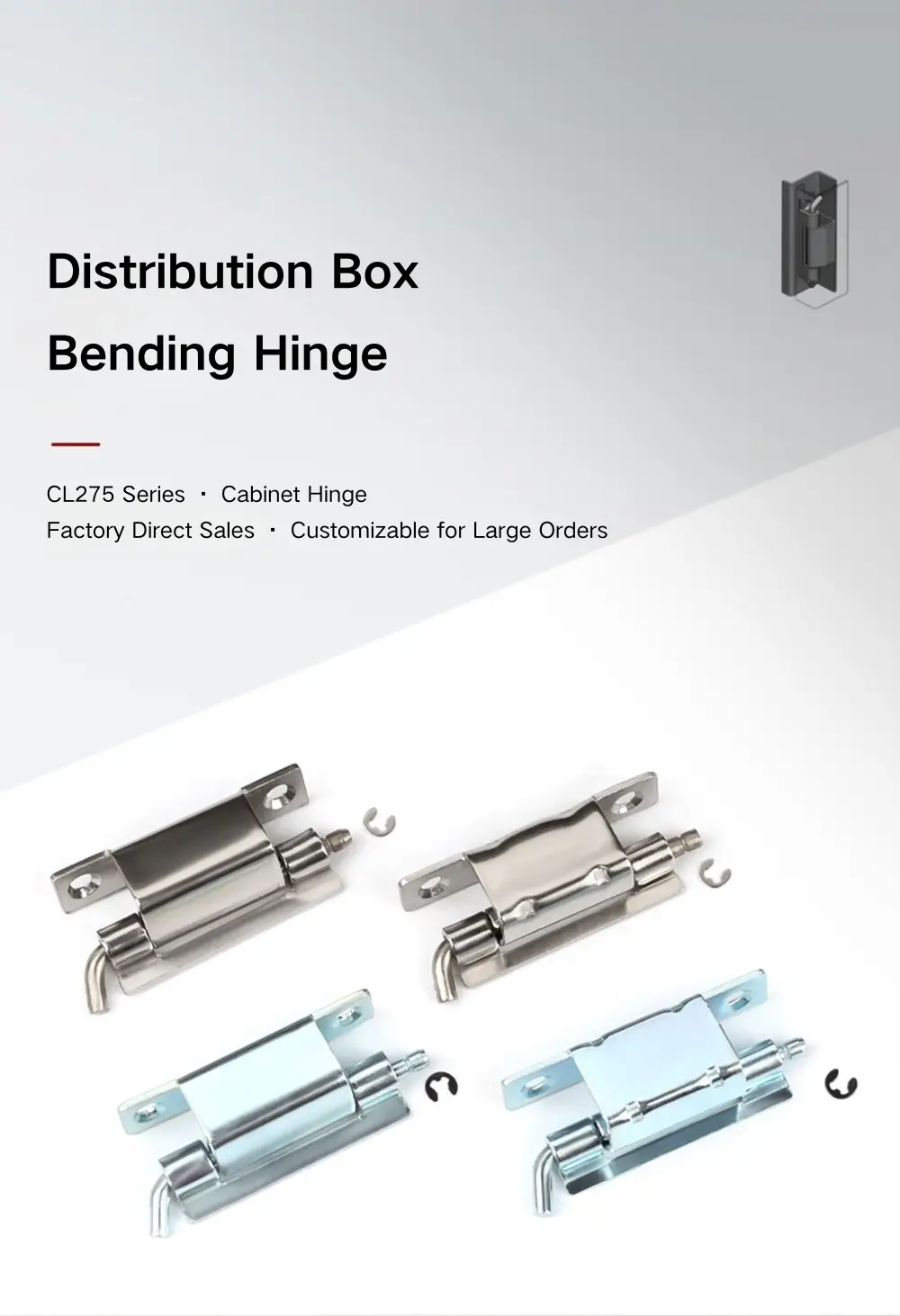

Yitai Lock-тен жасырын қоршау топсаларын сатып алушылар үшін 90 градус иілу шкафының топсасы CL275 оның үш үлгісі бойынша екі ашылу бұрышын қамтиды — CL275-1-де 120° және CL275-2 және CL275-3 екеуінде де 90°. CL275-2 және CL275-3 бірдей көлденең ізді бөліседі, бірақ олардың бүйірлік өлшемдері бойынша ерекшеленеді, сондықтан олардың арасындағы таңдау арнайы есік тақтасы мен корпусыңыздың жақтау геометриясына байланысты. Үшеуі де түйреуіштерді ұстау үшін Φ4 ашық ұстағыш сақинасы бар Φ5 мм баррельді пайдаланады.

Үлгі опциялары және өлшемдері

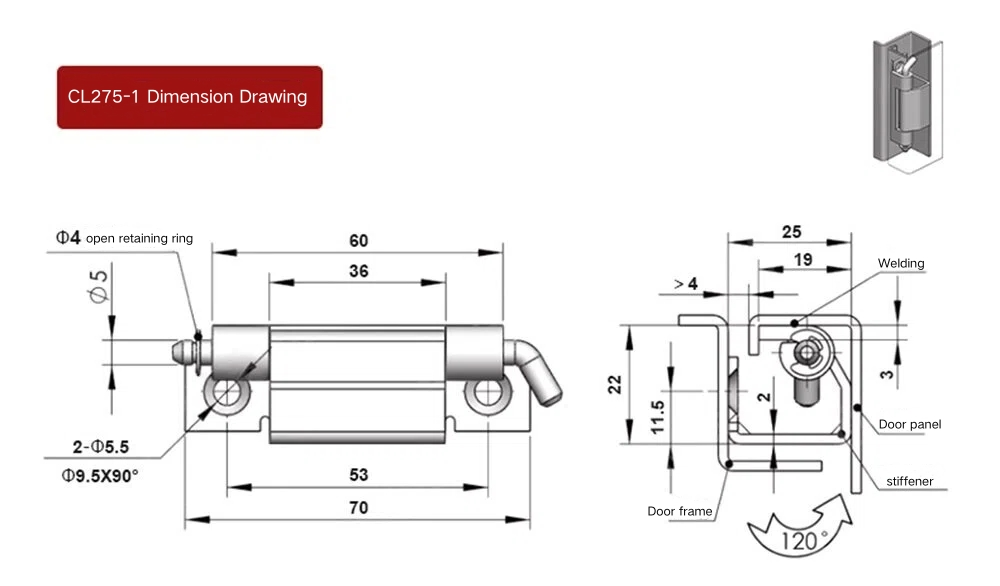

90 градус иілу шкафының топсасы CL275-1 жалпы ұзындығы 70 мм және топса корпусы 60 мм болатын ең үлкен модель болып табылады. Монтаждау қанаттарының арасындағы ішкі аралық 53 мм, бөшкенің диаметрі Φ5 мм, ал екі монтаждық тесік Φ9,5×90° конвертпен Φ5,5 мм. CL275-1 120°-қа дейін ашылады, бұл есіктің кеңірек бұралуын қажет ететін орынды таңдауға мүмкіндік береді.

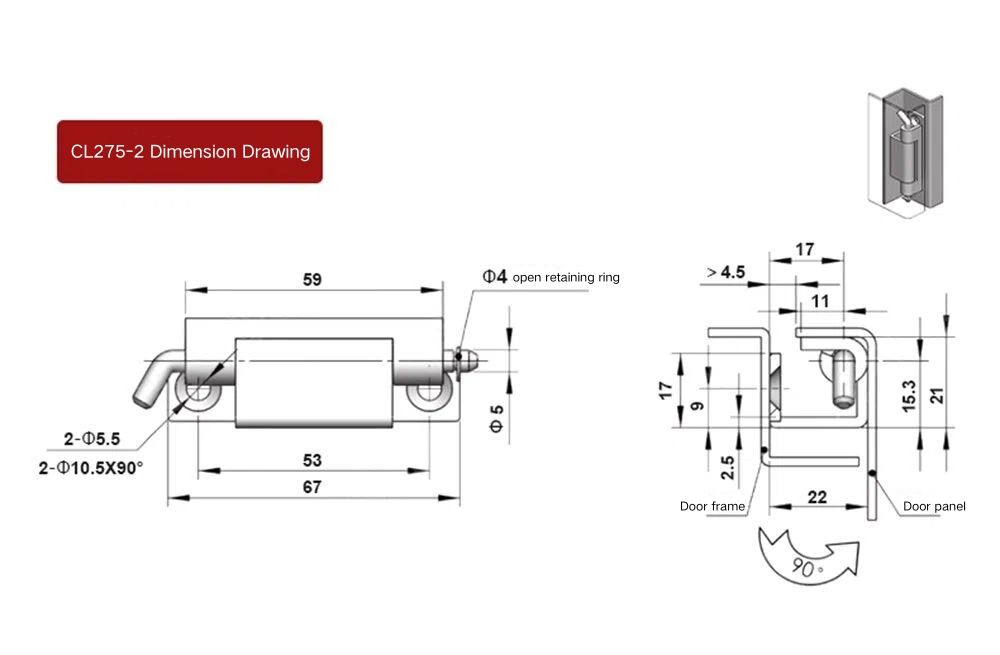

CL275-2 және CL275-3 екеуі де 90°-қа дейін ашылады және ішкі аралығы 53 мм және Φ5 мм баррельді бөліседі, бірақ олардың жалпы өлшемдері мен тесік конфигурациялары бойынша ерекшеленеді. CL275-2 корпусының жалпы ұзындығы 67 мм, корпусы 59 мм және екі Φ10,5×90° қосқыш тесігінің жанында екі Φ5,5 мм саңылау пайдаланады. CL275-3 корпусы 60 мм және жалпы ұзындығы 67 мм екі Φ5,2 мм бекіту тесіктері бар. CL275-3 бүйірлік профилі де CL275-2-ден ерекшеленеді, есік жақтауының қосылу тереңдігі 19,3 мм және жалпы бүйірлік биіктігі 20,2 мм — 90 градус иілу шкафының топсасын белгілі бір жақтау арнасына орнату кезінде маңызды мәліметтер.

Құрылым және орнату

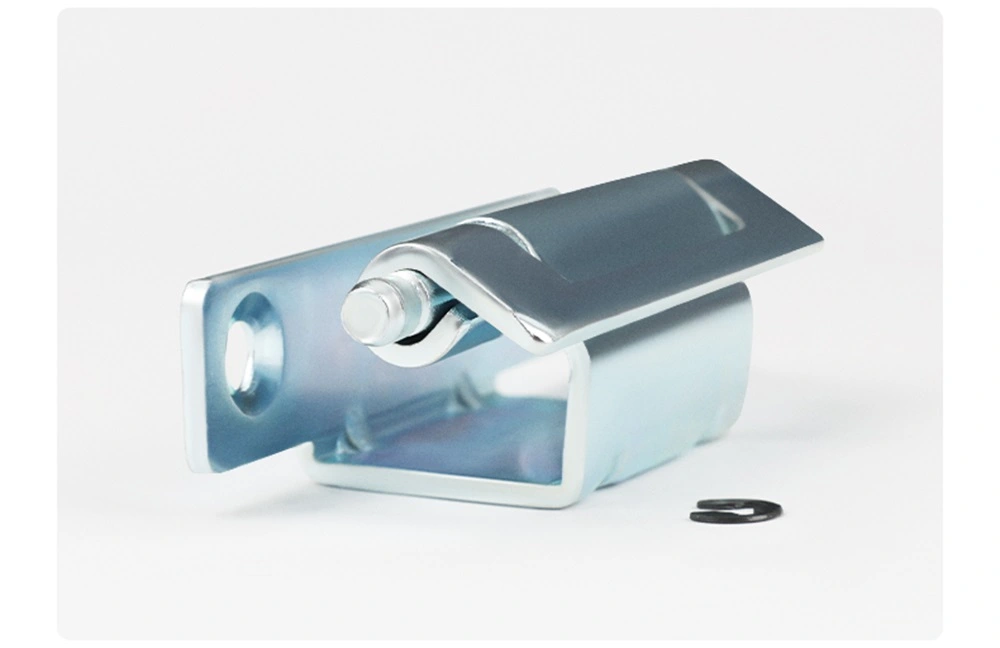

90 градус иілу шкафының топсасының барлық үш үлгісі дәнекерлеу арқылы орнатылады. Иілген қанат конструкциясы топсаның бір жағы есік жақтауының арнасының ішкі жағына, ал екіншісі есік тақтасына қарсы тұруын білдіреді, бұл ретте топсаның бөшкесінің шкафтың бетінде емес, жақтау профилінде орналасқан. Бұл жасырын орналасу CL275-ті стандартты бетке орнатылған топсадан бөлетін нәрсе.

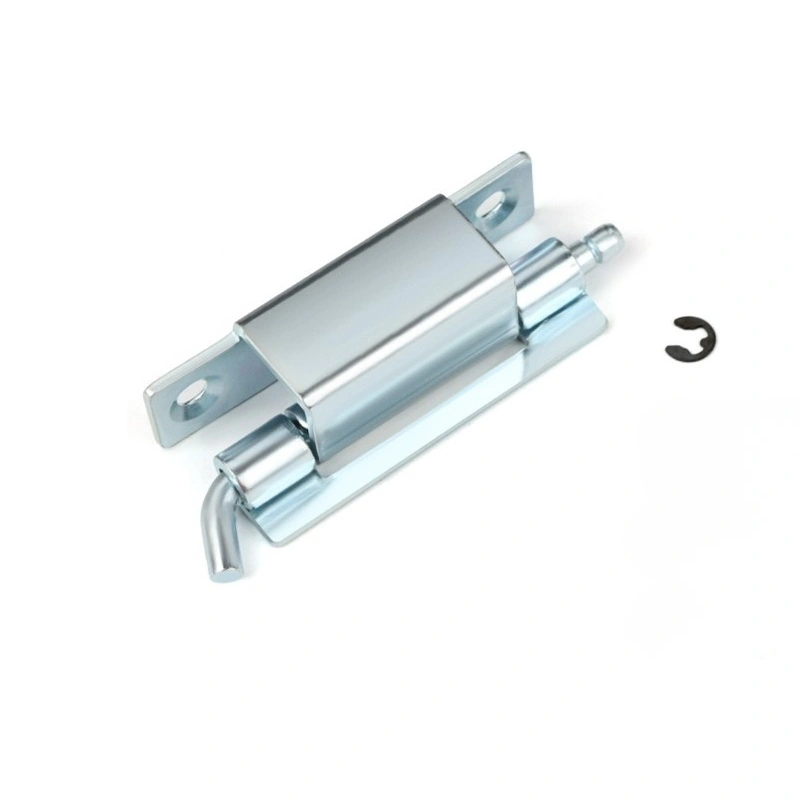

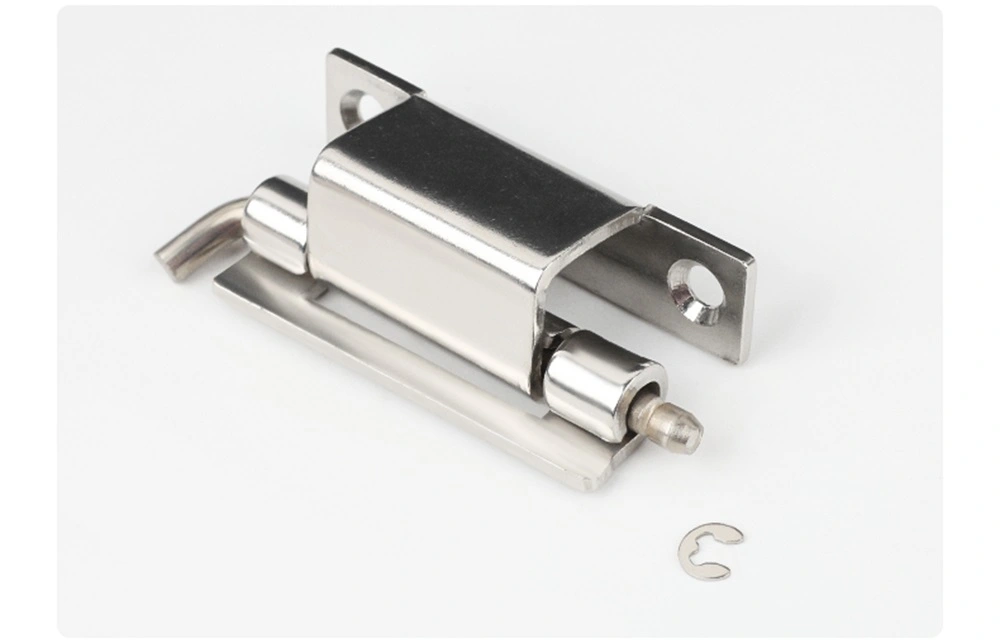

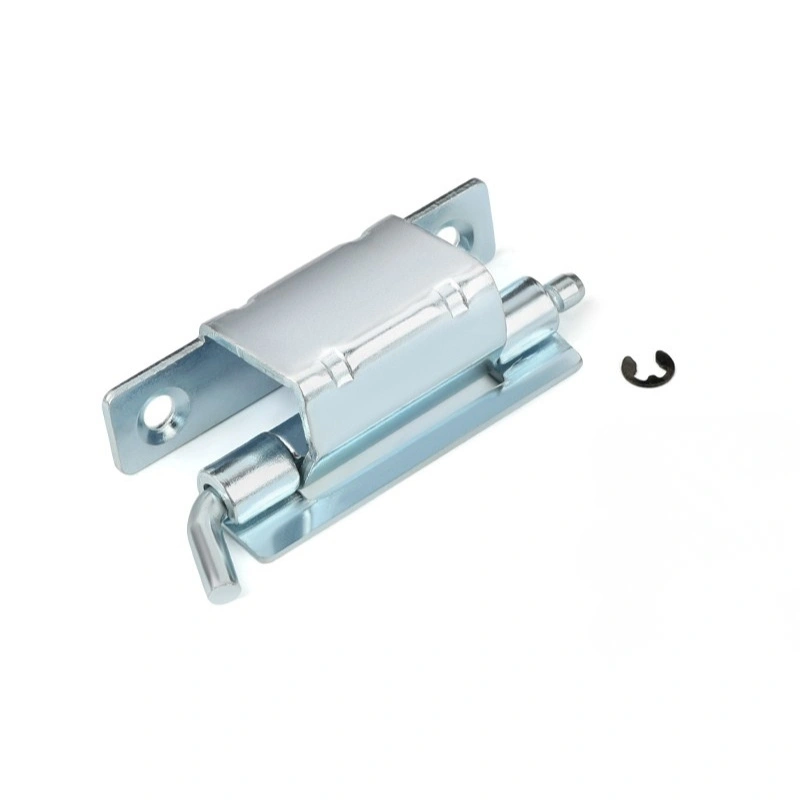

90 градус иілу шкафының топсасы жұмыс кезінде түйреуішті орнында ұстау үшін барлық үш үлгіде Φ4 ашық ұстау сақинасын пайдаланады. Есіктің жапырағын бекіту сақинасын ажырату және түйреуішті тарту арқылы алуға болады - ешқандай құрал қажет емес - бұл ішкі кіру немесе техникалық қызмет көрсету үшін есігін мезгіл-мезгіл алып тастауды қажет ететін шкафтар үшін пайдалы. Дәнекерленген қондырғы бекітілген қанаттың рамаға тұрақты бекітілуін сақтайды, сондықтан есікті қайталап алу монтажға әсер етпейді.

Материалды және бетті өңдеу

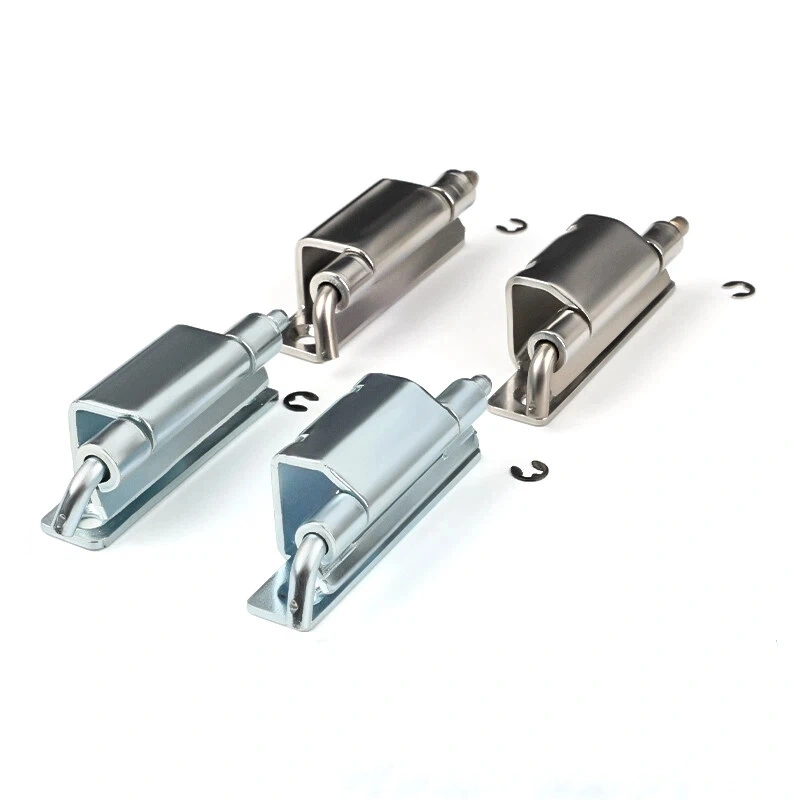

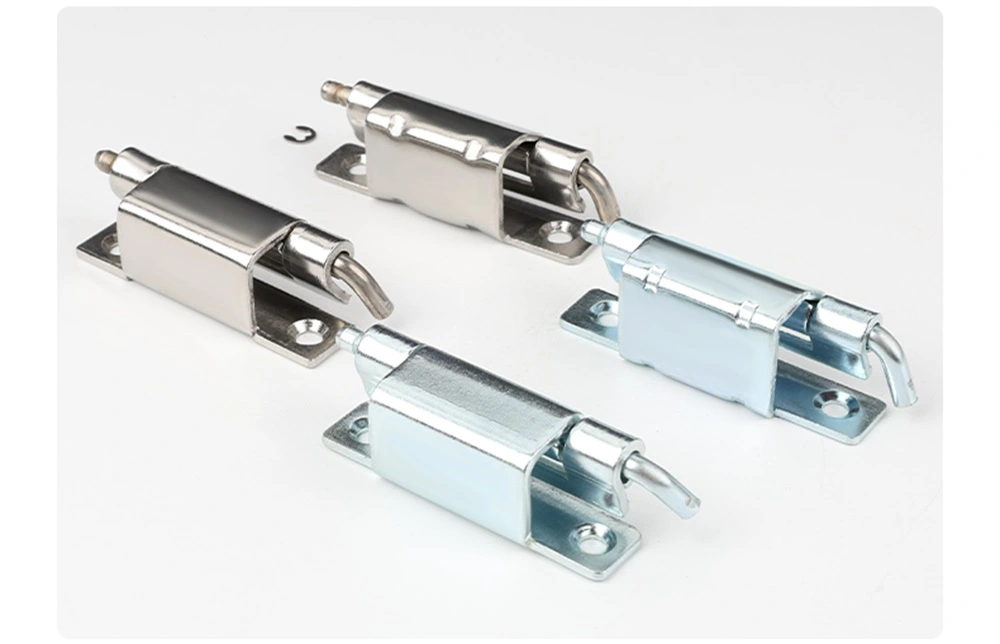

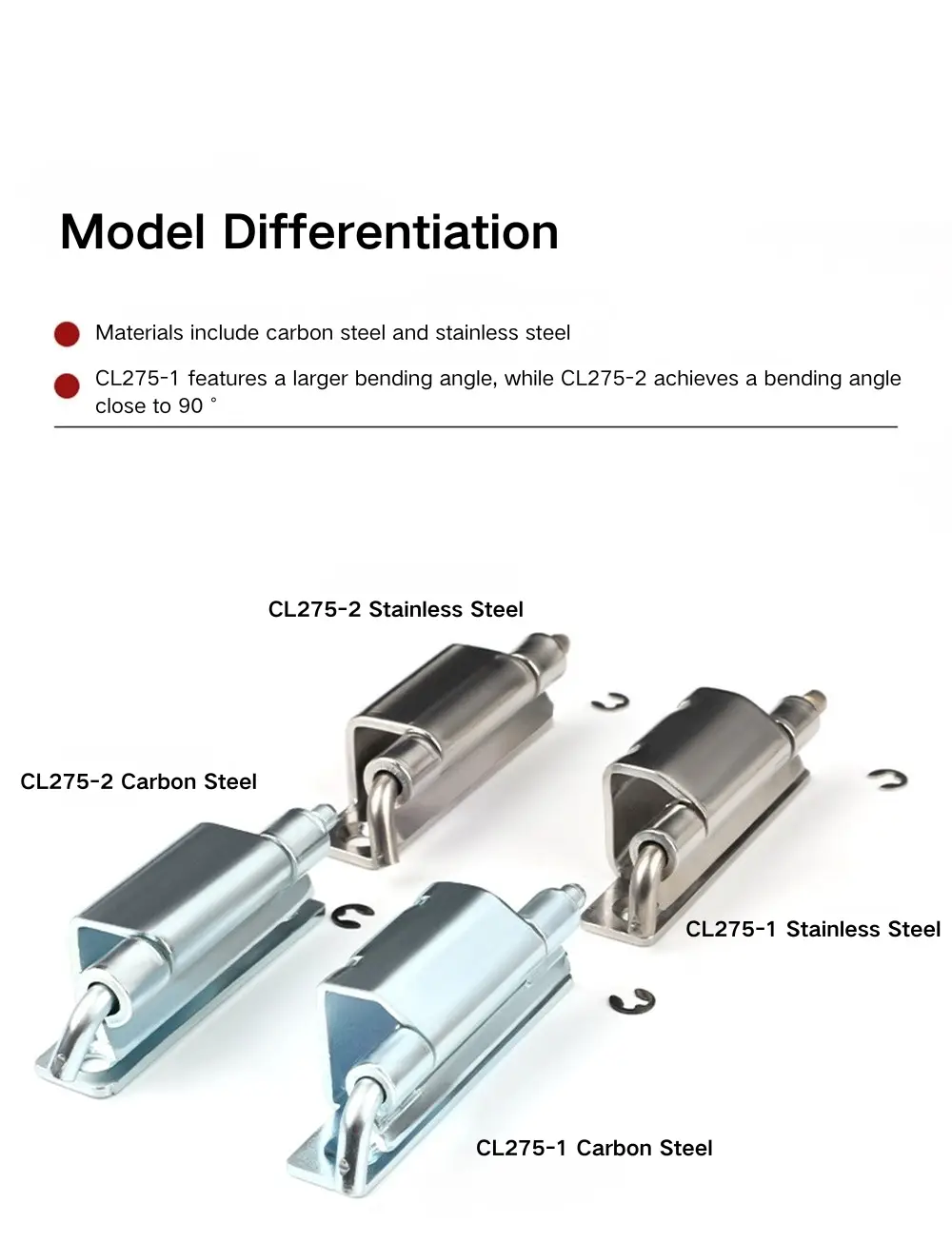

90 градус иілу шкафының топсасы мырышталған көміртекті болаттан және 304 баспайтын болаттан жасалған. Көміртекті болаттан жасалған нұсқада құрғақ немесе климаты басқарылатын орталарда ішкі қоршаулар үшін тиісті коррозиядан қорғауды қамтамасыз ететін мырыш жабыны бар. Бұл электр шкафы мен тарату қорапшасы қолданбаларының көпшілігі үшін стандартты таңдау, мұнда орнату бөлмеде және ылғалдылық фактор болып табылмайды.

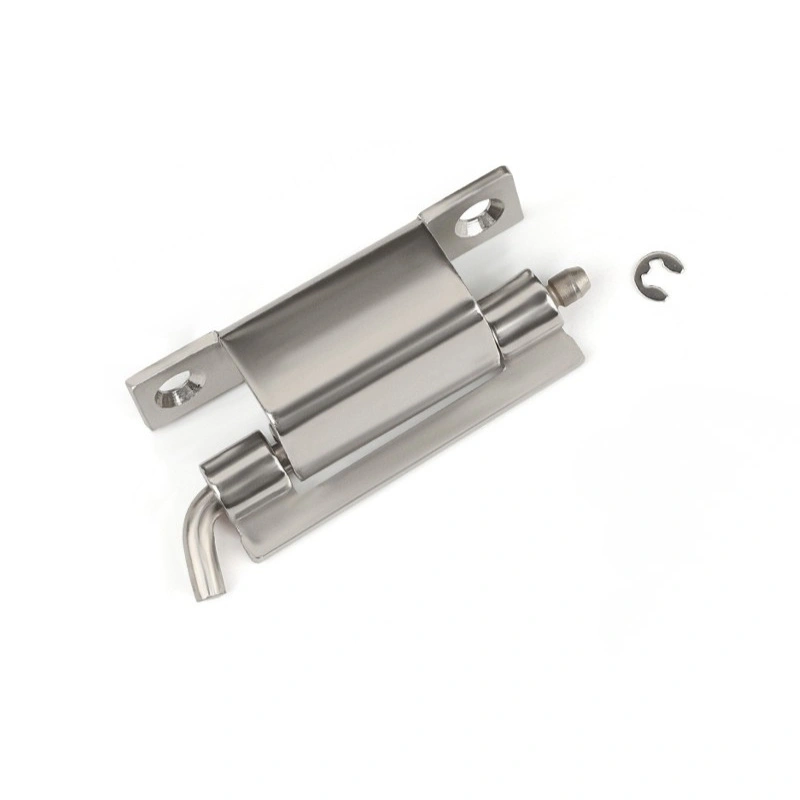

304 тот баспайтын болаттан жасалған 90 градус иілу шкафының топсасы корпус ылғалға, сыртқы жағдайларға немесе ылғалдылығы жоғары орталарға ұшыраған кезде жақсы нұсқа болып табылады. Тот баспайтын болат, сонымен қатар, шкафтың сыртқы әрлеуі ескерілген кезде нақтылануға бейім, өйткені ол қиын жағдайларда мырышталған көміртекті болаттан гөрі уақыт өте келе сыртқы түрін жақсы сақтайды. Екі материал да барлық үш CL275 үлгісінде қол жетімді.

Жиі қойылатын сұрақтар

1-сұрақ: CL275 сериясындағы үш модель қандай және олар қалай ерекшеленеді?

CL275 сериясына CL275-1, CL275-2 және CL275-3 кіреді. CL275-1 120°-қа дейін ашылады және жалпы ұзындығы 70 мм болатын ең үлкен үлгі болып табылады. CL275-2 және CL275-3 екеуі де 90°-қа дейін ашылады және бірдей көлденең өлшемдерге ие, бірақ олардың бүйірлік профилі мен орнату тесігі конфигурациясында ерекшеленеді. Үшеуі де Φ5 мм баррелі бар дәнекерленген топсалар.

2-сұрақ: Әрбір модельдің ашылу бұрышы қандай?

CL275-1 120°-қа дейін ашылады. CL275-2 және CL275-3 екеуі де 90°-қа дейін ашылады. Ашылу бұрышы топса қанаттарының иілу геометриясы арқылы бекітіледі және оны орнатқаннан кейін реттеу мүмкін емес.

3-сұрақ: CL275 топсасы қалай орнатылады?

Барлық үш CL275 моделі дәнекерлеу арқылы орнатылады. Иілген қанат дайындау кезінде шкафтың жақтауына немесе есік тақтасына дәнекерленген. Бұл серияда бұрандалы орнату опциясы жоқ.

4-сұрақ: Топса түйреуіш қалай сақталады және есікті алуға болады ма?

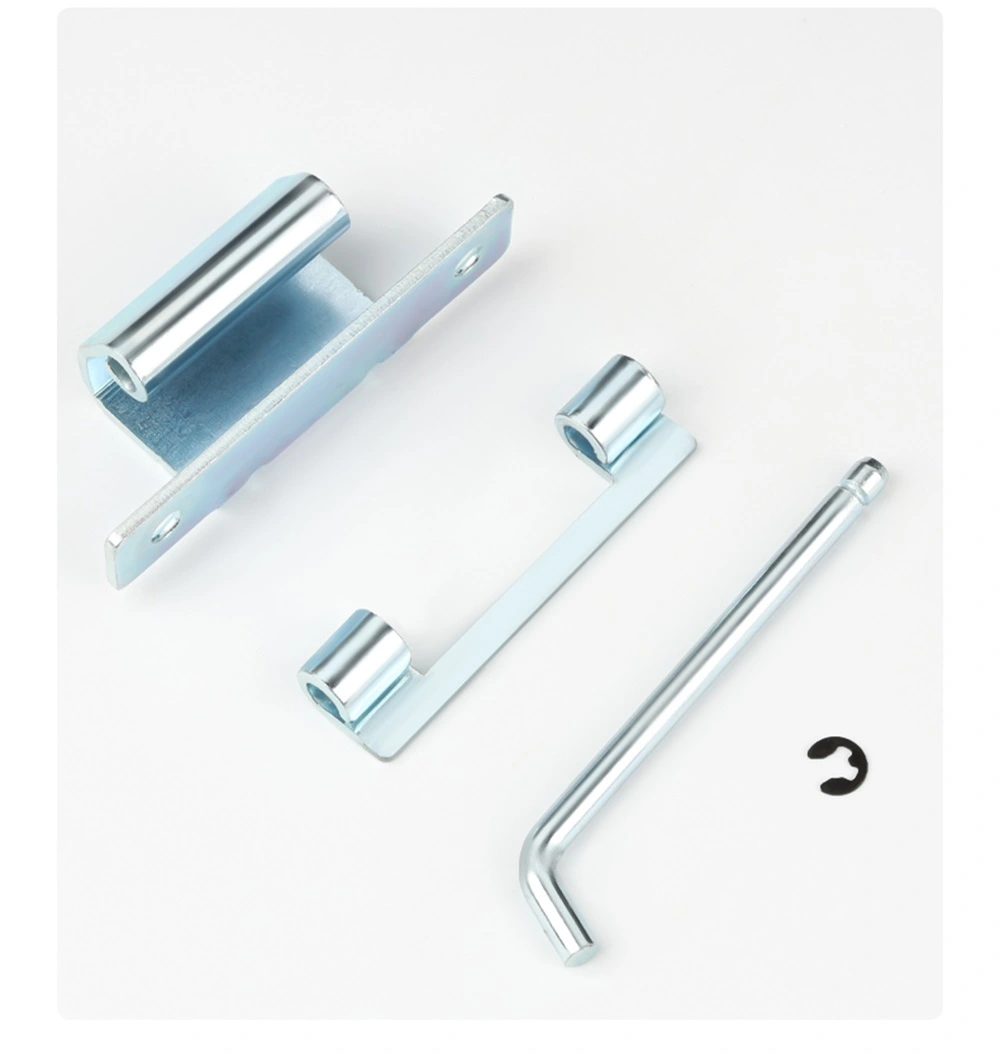

Барлық CL275 үлгілері түйреуішті орнында ұстау үшін Φ4 ашық ұстау сақинасын пайдаланады. Есікті алу үшін бекіту сақинасын ажыратып, түйреуішті тартыңыз — ешқандай құрал қажет емес. Дәнекерленген негіз рамаға бекітілген болып қалады, сондықтан есікті алып тастауға және топсаның бекітуіне әсер етпестен қайта бекітуге болады.

5-сұрақ: Қандай материалдар бар?

CL275 иілу шкафының топсасы мырышталған көміртекті болаттан және 304 баспайтын болаттан жасалған. Көміртекті болат жабық, құрғақ қоршауларға арналған; Тот баспайтын болат сыртқы қондырғылар немесе тұрақты ылғалға ұшырайтын орталар үшін жақсы таңдау болып табылады.

6-сұрақ: CL275-2 мен CL275-3 арасындағы айырмашылық неде?

Екі үлгінің де көлденең өлшемдері және 90° ашылу бұрышы ортақ, бірақ олардың бүйірлік профильдері әртүрлі. CL275-3 есік жақтауын қосу тереңдігі 19,3 мм және бүйірлік биіктігі 20,2 мм, ал CL275-2 жақтау арнасының басқа геометриясына сәйкес келетін әртүрлі бүйірлік саңылауларға ие. Есік жақтауы мен панельдің арнайы өлшемдеріне қарай таңдаңыз.
